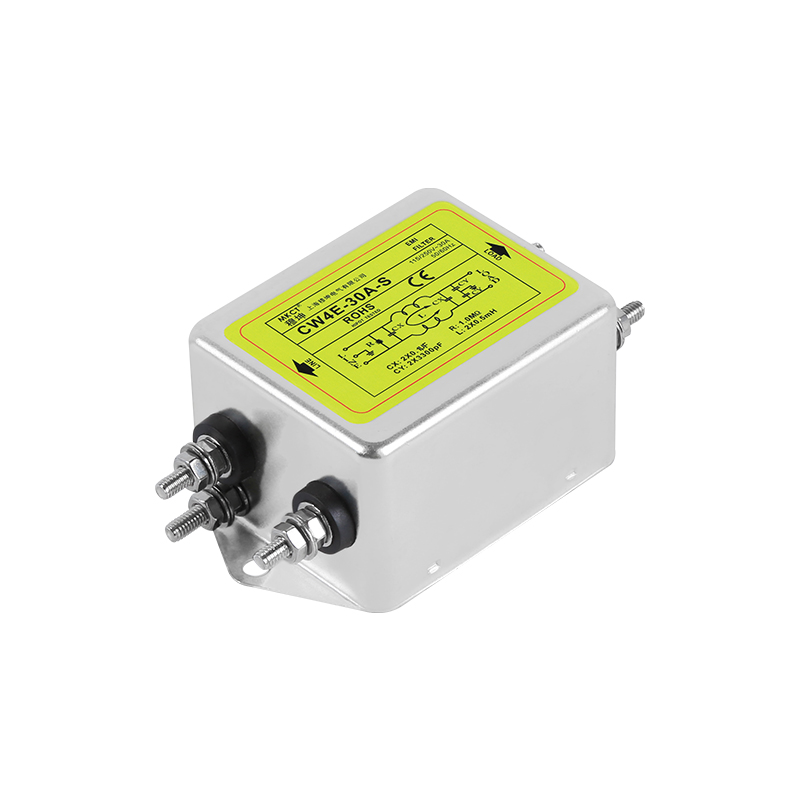

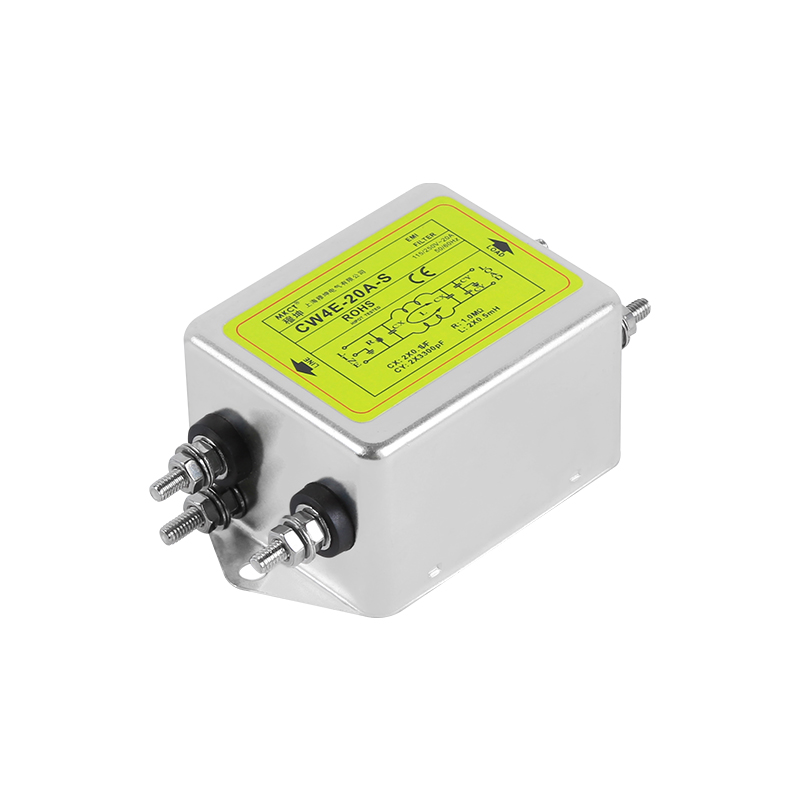

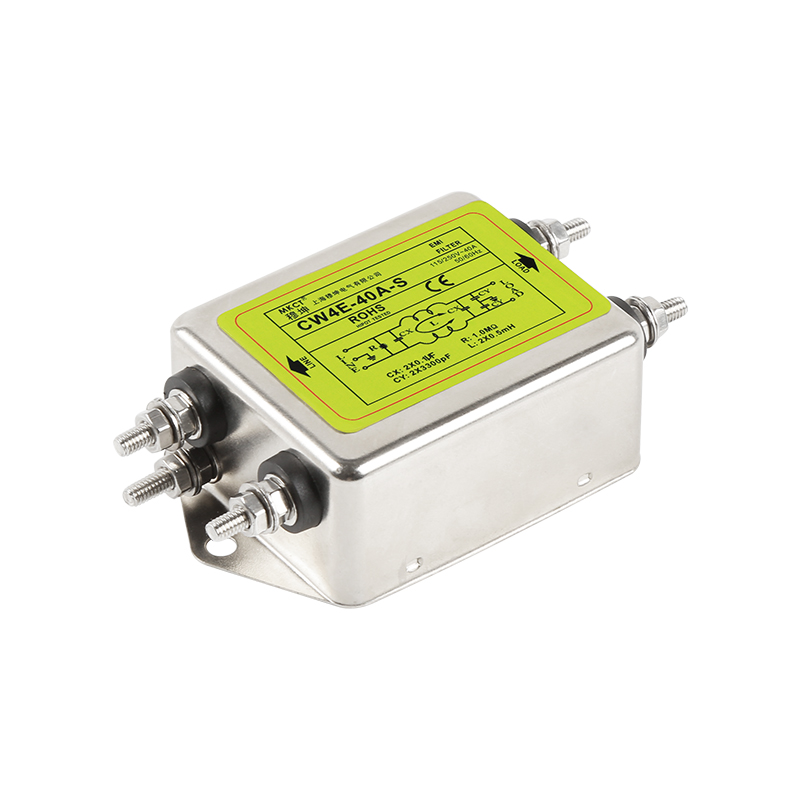

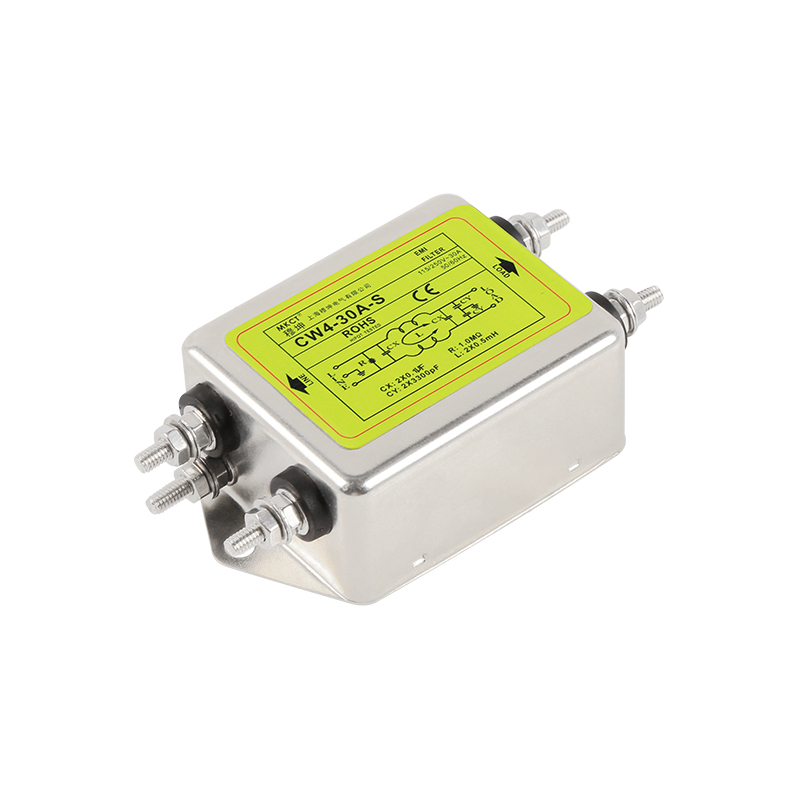

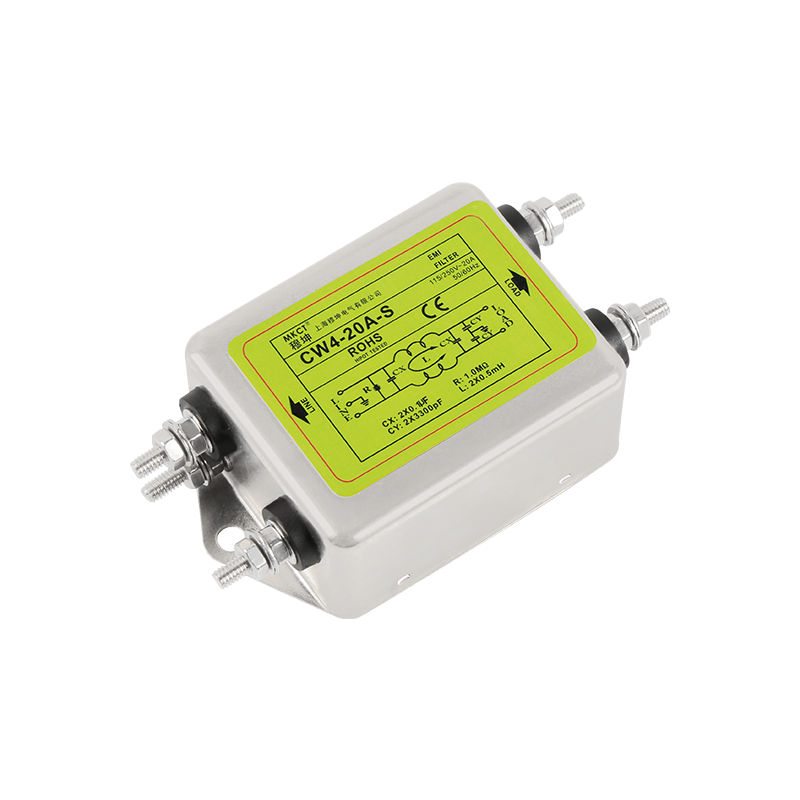

Однофазный сетевой фильтр для очистки от электромагнитных помех переменного тока напряжением 220 В с болтовым соединением является важным компонентом, предназначенным для защиты ваших электрических систем от разрушительных электромагнитных помех. Серии CW4-S и CW4E-S, разработанные специально для однофазных электросетей, обеспечивают исключительное шумоподавление, гарантируя бесперебойную работу как промышленного, так и коммерческого оборудования без ухудшения качества сигнала. Интегрировав этот сетевой фильтр в панели управления или корпус устройства, вы можете эффективно снизить риски закупок, связанные с неисправностью оборудования, непредвиденными простоями и проблемами соответствия.
Особенности и преимущества
Эта серия сетевых фильтров электромагнитных помех разработана с учетом практичности и долгосрочной надежности и предлагает значительные преимущества системным интеграторам и производителям оборудования:
Компактный размер и простота установки. Этот силовой фильтр электромагнитных помех, занимающий мало места, позволяет быстро, просто и надежно монтировать его на шасси. Эта компактная конструкция значительно сокращает время установки, снижает трудозатраты и оптимизирует внутреннюю компоновку в переполненных электрических панелях управления или корпусах оборудования.
Универсальные болтовые соединения: благодаря прочным и надежным болтовым соединениям фильтр обеспечивает надежные электрические контакты даже в средах, подверженных вибрации. Это стабильное соединение сводит к минимуму требования к техническому обслуживанию, снижает контактное сопротивление и повышает общую безопасность системы во время непрерывной работы.
Превосходное подавление электромагнитных и радиочастотных помех: обеспечивает превосходное подавление проводимости наряду с высокоэффективной защитой от импульсных перенапряжений. Активно подавляя радиочастотные помехи (RFI) и электромагнитные помехи (EMI), он защищает чувствительные последующие компоненты, микропроцессоры и датчики от колебаний электросети, скачков напряжения и высокочастотного шума.
Типичные применения
Этот однофазный фильтр электромагнитных помех переменного тока 220 В универсален и подходит для широкого спектра требовательных сред, где качество электроэнергии имеет решающее значение:
Электрическое и электронное оборудование: обеспечивает чистую, очищенную энергию для общей промышленной электроники, источников питания и испытательных приборов. Это обеспечивает стабильную работу и значительно снижает риск неисправности или неточных показаний, вызванных шумами в линии электропередачи.
Медицинское и бытовое оборудование: идеально подходит для чувствительных медицинских диагностических устройств, систем мониторинга пациентов и современной умной бытовой техники. Поддержание строгой целостности сигнала и минимизация электромагнитных излучений имеют решающее значение в этих приложениях для обеспечения безопасности пациентов и надежности устройства.
Системы автоматизации и передачи данных: настоятельно рекомендуется для контроллеров промышленной автоматизации (ПЛК), робототехники, сетей передачи данных и оборудования для электронной обработки данных. Фильтр помогает предотвратить потерю пакетов данных, ошибки связи и неожиданные перезагрузки системы, отфильтровывая разрушительные высокочастотные помехи от источника питания.
Технические характеристики
Понимание технических параметров необходимо для правильного выбора компонентов. Серия CW4 создана в соответствии со строгими отраслевыми стандартами и предлагает широкий выбор номиналов тока для соответствия различным нагрузкам. Высокая диэлектрическая прочность и широкий диапазон рабочих температур гарантируют надежную работу фильтра даже в сложных температурных условиях.
Максимальное непрерывное рабочее напряжение: 250 В переменного тока
Рабочая частота: 50/60 Гц
Номинальные токи: 3 А – 40 А при 40 ℃ Макс.
Испытательное напряжение высокого потенциала (1 мин): между линиями 1500 В постоянного тока / между фазой и землей 1500 В переменного тока
Диапазон температур эксплуатации и хранения: -25℃ ~ +85℃ (Климатическая категория 25.085.21)
Матрица моделей и характеристики
Пожалуйста, обратитесь к подробной матрице моделей ниже, чтобы выбрать подходящую однополюсную или биполярную конфигурацию и требуемый номинальный ток для ваших конкретных потребностей применения.
| Принципиальная схема | Модель | Характеристики | Текущий |
 | CW4-3A-S | одинарный полюс с болтовым креплением | 3А |
| CW4-6A-S | 6А |
| CW4-10A-С | 10А |
| CW4-20A-S | 20А |
| CW4-30А-С | 30А |
| CW4L2-3A-S | болтовой биполярный | 3А |
| CW4L2-6A-S | 6А |
| CW4L2-10A-С | 10А |
| CW4L2-20A-С | 20А |
| CW4L2-30A-С | 30А |
| CW4E-3A-S | одинарный полюс с болтовым креплением | 3А |
| CW4E-6A-S | 6А |
| CW4E-10A-S | 10А |
| CW4E-20A-S | 20А |
| CW4E-30A-S | 30А |
| CW4E-40A-S | 40А |
| CW4EL2-3A-S | болтовой биполярный | 3А |
| CW4EL2-6A-S | 6А |
| CW4EL2-10A-S | 10А |
| CW4EL2-20A-S | 20А |
| CW4EL2-30A-S | 30А |
Подробные кривые производительности, габаритные чертежи и дополнительную техническую документацию можно найти в специальном разделе технических данных на соседней вкладке.
