Введение
Трансформаторы необходимы в электрических системах, но чем они отличаются? Понимание повышающих и понижающих трансформаторов имеет решающее значение для различных приложений. В этой статье мы рассмотрим, как работает каждый трансформатор и его реальное использование. Вы также узнаете, как преобразователи постоянного тока в постоянный связаны с этими трансформаторами при регулировании напряжения для электронных устройств.

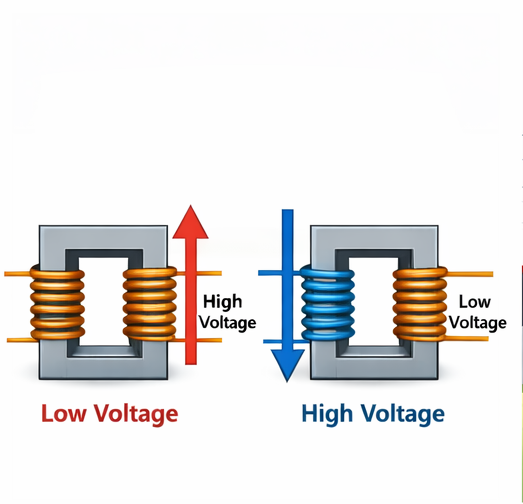

Что такое повышающий трансформатор?
Повышающий трансформатор — это электрическое устройство, которое повышает напряжение с более низкого уровня на первичной стороне до более высокого уровня на вторичной стороне. Он работает на основе принципа электромагнитной индукции, при котором переменный ток (AC), проходящий через первичную катушку, создает магнитное поле, которое индуцирует более высокое напряжение во вторичной катушке. Это устройство имеет решающее значение в системах передачи электроэнергии на большие расстояния, где повышение напряжения помогает снизить потери мощности во время передачи.
Основной механизм повышения напряжения в повышающих трансформаторах
В повышающем трансформаторе первичная обмотка имеет меньше витков по сравнению со вторичной обмоткой, у которой больше витков. Увеличение напряжения на трансформаторе прямо пропорционально соотношению витков, а это означает, что большее количество витков во вторичной обмотке приводит к более высокому выходному напряжению. Например, если вторичная катушка имеет в два раза больше витков, чем первичная, напряжение на вторичной стороне будет в два раза выше первичного напряжения.
Этот механизм основан на законе электромагнитной индукции Фарадея, который гласит, что изменяющееся магнитное поле внутри сердечника трансформатора индуцирует электродвижущую силу (ЭДС) или напряжение во вторичной обмотке. Повышающие трансформаторы обеспечивают повышение напряжения для эффективной передачи энергии, в то время как ток пропорционально уменьшается. Это приводит к снижению потерь при передаче электроэнергии на большие расстояния.
Как повышающие трансформаторы работают в энергосистемах
● Первичная обмотка с меньшим количеством витков, вторичная обмотка с большим количеством витков. В повышающих трансформаторах первичная обмотка имеет меньше витков, а вторичная обмотка содержит больше витков. Эта разница витков обмотки является ключом к повышению напряжения. Когда переменный ток проходит через первичную катушку, в сердечнике генерируется магнитный поток, который индуцирует более высокое напряжение во вторичной катушке.
● Влияние на уровни напряжения и тока. В повышающем трансформаторе при увеличении напряжения ток пропорционально уменьшается. Например, если напряжение удвоится, ток уменьшится вдвое, обеспечивая постоянство мощности. Это снижение тока важно для передачи на большие расстояния, поскольку оно уменьшает резистивные потери (потери I⊃2;R) в линиях передачи.
● Примеры приложений:
○ Электростанции. Повышающие трансформаторы повышают напряжение электроэнергии, вырабатываемой генераторами, с 11–33 кВ до гораздо более высокого уровня (220 кВ и более), что делает возможной передачу электроэнергии на большие расстояния с минимальными потерями энергии.
○ Возобновляемая энергия. В солнечных и ветроэнергетических системах повышающие трансформаторы используются для повышения генерируемого напряжения (например, от 600 В до 1,5 кВ на солнечных электростанциях) до уровня передачи (например, от 33 кВ до 132 кВ).
○ Промышленное использование. Повышающие трансформаторы используются в высоковольтных промышленных машинах и процессах, таких как рентгеновские аппараты, где требуется высокое напряжение.
Что такое понижающий трансформатор?
Понижающий трансформатор — это электрическое устройство, которое снижает напряжение с более высокого уровня на первичной стороне до более низкого уровня на вторичной стороне. Это преобразование происходит по тому же принципу электромагнитной индукции, но в направлении, противоположном повышающим трансформаторам. Понижающие трансформаторы необходимы в распределительных сетях, обеспечивая подачу электроэнергии на безопасном, пригодном для использования уровне напряжения домам, предприятиям и промышленным потребителям.
Основной механизм снижения напряжения в понижающих трансформаторах
В понижающих трансформаторах первичная обмотка имеет больше витков провода, чем вторичная, что приводит к снижению напряжения на трансформаторе. Это уменьшение также пропорционально коэффициенту витков, поэтому трансформатор с первичной обмоткой, содержащей в два раза больше витков, чем вторичная, вдвое уменьшит входное напряжение на вторичной стороне.
Здесь действует тот же закон электромагнитной индукции: изменяющееся магнитное поле в сердечнике трансформатора индуцирует более низкое напряжение во вторичной обмотке. Понижающие трансформаторы обычно используются для преобразования высокого напряжения передачи в более низкие, более безопасные уровни, подходящие для жилых или промышленных применений.
Как понижающие трансформаторы обеспечивают безопасное распределение электроэнергии
● Первичная катушка с большим количеством витков, вторичная катушка с меньшим количеством витков. В понижающих трансформаторах первичная катушка состоит из большего количества витков провода, а вторичная — из меньшего количества витков. Такая конфигурация гарантирует снижение напряжения на вторичной стороне. Первичная катушка подключена к источнику питания высокого напряжения, и, протекая через нее, переменный ток вызывает более низкое напряжение во вторичной катушке.
● Влияние на уровни напряжения и тока: при уменьшении напряжения на вторичной стороне ток увеличивается. Например, если напряжение уменьшится вдвое, ток увеличится вдвое, обеспечивая постоянство мощности на обеих сторонах.
● Примеры приложений:
○ Сети распределения электроэнергии. Понижающие трансформаторы используются для снижения напряжения с высокого уровня (например, 132 кВ) до более низкого, более безопасного уровня для домов и предприятий, обычно 230 В или 120 В.
○ Промышленное применение. Понижающие трансформаторы используются для питания машин и оборудования, которым требуется определенный уровень напряжения, часто в диапазоне от 11 до 33 кВ.
○ Бытовая электроника: понижающие трансформаторы преобразуют более высокое напряжение (например, 110 В или 220 В) в более низкое напряжение (например, 5 В, 12 В, 24 В) для таких устройств, как ноутбуки и зарядные устройства для телефонов.
Ключевые различия между повышающими и понижающими трансформаторами

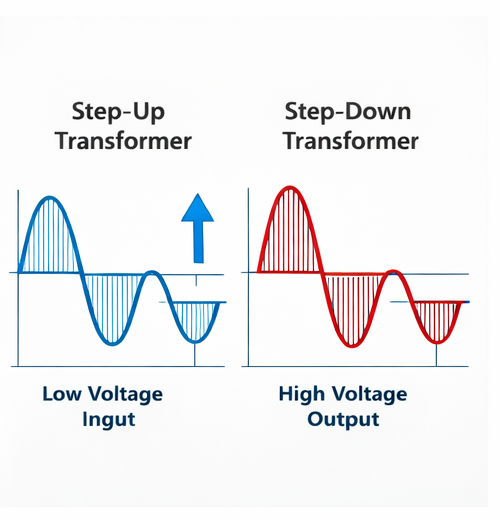

Поведение напряжения и тока в повышающих и понижающих трансформаторах
Фундаментальное различие между повышающими и понижающими трансформаторами заключается в том, как они обрабатывают напряжение и ток. В повышающем трансформаторе напряжение увеличивается, и как следствие ток уменьшается. Это снижение тока имеет решающее значение для эффективной передачи на большие расстояния, поскольку более низкий ток снижает потери энергии в виде тепла (потери I⊃2;R). И наоборот, понижающий трансформатор снижает напряжение, одновременно увеличивая ток. Такое увеличение тока позволяет подавать электроэнергию на безопасном и пригодном для повседневного использования уровне, например, в бытовой технике.
КПД обоих трансформаторов зависит от их конструкции и применения. Хотя оба типа обычно достигают высокого КПД (от 95% до 99%), повышающие трансформаторы предназначены для минимизации тока, что полезно для систем передачи энергии. С другой стороны, понижающие трансформаторы отдают приоритет безопасности и адаптируемости для потребления конечным пользователем.
В контексте преобразователей постоянного тока в постоянный оба типа трансформаторов играют важную роль в регулировании напряжения, гарантируя, что устройства получают необходимое напряжение для оптимальной работы. Повышающие трансформаторы могут использоваться для повышения напряжения в мощных системах, тогда как понижающие трансформаторы имеют решающее значение для подачи более низкого напряжения на электронные устройства.
Особенности конструкции: понимание коэффициентов намотки
Одной из ключевых конструктивных особенностей, отличающих повышающие трансформаторы от понижающих, является соотношение намоток. В повышающем трансформаторе вторичная обмотка имеет больше витков, чем первичная. Эта разница позволяет повысить напряжение, поскольку большее количество витков вторичной обмотки вызывает более высокое напряжение на выходе. Напротив, понижающий трансформатор имеет больше витков в первичной обмотке и меньшее количество витков во вторичной обмотке, что приводит к снижению напряжения.
Кроме того, материал сердечника, используемый в трансформаторах, играет важную роль в эффективности. В повышающих трансформаторах обычно используются материалы, оптимизированные для работы при высоком напряжении, что гарантирует, что они смогут выдерживать более высокие напряжения без ущерба для производительности. Понижающие трансформаторы, используемые в устройствах с низким напряжением, часто изготавливаются из материалов, в которых приоритет отдается экономичности и простоте использования.
Уровни эффективности в реальных приложениях также различаются. Хотя оба типа могут обеспечить высокий КПД, повышающие трансформаторы часто используются в системах передачи большой мощности, где даже незначительные потери могут быть критическими. С другой стороны, понижающие трансформаторы обычно используются в приложениях, где потери энергии не вызывают беспокойства, но безопасность и надежность имеют первостепенное значение, например, в бытовых системах электроснабжения.
Приложения и реальные примеры использования повышающих и понижающих трансформаторов
Как повышающие, так и понижающие трансформаторы необходимы для энергосистем и электронных устройств, каждый из которых играет особую роль в преобразовании напряжения. Ниже приведено сравнение их основных применений в различных отраслях:
Тип трансформатора | Основной вариант использования | Примеры приложений |
Повышающий трансформатор | Увеличивает напряжение для эффективной передачи энергии на большие расстояния. | Электростанции, возобновляемые источники энергии (солнечная и ветровая), высоковольтное промышленное оборудование |
Понижающий трансформатор | Снижает напряжение для безопасного распределения и потребительского использования. | Электрораспределительные сети, бытовое электричество, промышленное оборудование, бытовая электроника |
Применение повышающих трансформаторов
● Производство электроэнергии. Повышающие трансформаторы обычно используются на электростанциях для повышения напряжения с 11–33 кВ до гораздо более высокого напряжения передачи (например, 220 кВ или более). Это обеспечивает эффективную передачу электроэнергии на большие расстояния с минимальными потерями.
● Интеграция возобновляемых источников энергии: В солнечных и ветроэнергетических системах повышающие трансформаторы повышают генерируемое напряжение (например, от 600 В до 1,5 кВ на солнечных электростанциях) до более высоких уровней передачи (например, от 33 до 132 кВ) для интеграции в сеть, способствуя распределению экологически чистой энергии.
● Высоковольтное оборудование. Повышающие трансформаторы также необходимы в высоковольтном оборудовании специализированного промышленного применения. Примеры включают рентгеновские аппараты и промышленные печи, для работы которых требуется высокое напряжение.
Применение понижающих трансформаторов
● Сети распределения электроэнергии. Понижающие трансформаторы широко используются в системах распределения электроэнергии. Они снижают высокое напряжение передачи (например, 132 кВ или 400 кВ) до безопасного низкого напряжения (например, 230 В или 120 В) для использования в жилых помещениях, что делает его безопасным для потребителей.
● Промышленное использование. В промышленности понижающие трансформаторы преобразуют напряжение до уровней (например, от 11 до 33 кВ), подходящих для работы машин и заводов. Эти трансформаторы обеспечивают безопасную работу оборудования без перегрузок.
● Бытовая электроника. Понижающие трансформаторы обычно используются в адаптерах питания бытовой электроники, преобразуя высокое напряжение (например, 110 В или 220 В) в более низкие уровни (например, 5 В, 12 В или 24 В), обеспечивая безопасную и эффективную работу таких устройств, как ноутбуки, телефоны и бытовая техника.
Выбор подходящего трансформатора для ваших нужд
Выбор между повышающими и понижающими трансформаторами
При выборе между повышающим и понижающим трансформатором необходимо учитывать несколько факторов, чтобы обеспечить выбор правильного трансформатора для конкретного применения.
● Требования к напряжению. Основной вопрос заключается в том, необходимо ли повысить или понизить напряжение. Для применений, требующих передачи высокого напряжения, таких как электростанции или системы возобновляемых источников энергии, необходим повышающий трансформатор. С другой стороны, если цель состоит в том, чтобы снизить высокое напряжение передачи до более безопасного и пригодного для использования уровня для жилого или промышленного использования, необходим понижающий трансформатор.
● Номинальная мощность и потребности конкретного применения. Трансформатор следует выбирать в зависимости от номинальной мощности, необходимой для применения. Например, электростанциям требуются мощные трансформаторы, способные обрабатывать огромное количество электроэнергии. Для бытовой техники и мелкой техники будет достаточно понижающего трансформатора меньшей мощности.
● Преобразователи постоянного тока в постоянный: при интеграции преобразователей постоянного тока в постоянный обычно используются понижающие трансформаторы, чтобы обеспечить соответствие выходного напряжения требуемым уровням для различных устройств с питанием от постоянного тока. Напротив, повышающие трансформаторы используются, когда напряжение необходимо увеличить до того, как оно попадет в преобразователь постоянного тока для поддержания правильной работы.
Факторы, влияющие на эффективность и стоимость трансформатора
Эффективность как повышающих, так и понижающих трансформаторов зависит от различных факторов, таких как конструкция, используемые материалы и условия эксплуатации. Оптимизация этих факторов может помочь минимизировать потери энергии и обеспечить экономическую эффективность.
● Особенности проектирования. Конструкция трансформатора, включая тип материала сердечника и конфигурацию обмотки, играет решающую роль в его эффективности. Например, трансформаторы с высококачественными сердечниками, такими как кремниевая или аморфная сталь, имеют тенденцию иметь меньшие потери, что повышает общий КПД.
● Типичные затраты и соображения по техническому обслуживанию. Стоимость трансформаторов может варьироваться в зависимости от их размера, номинального напряжения и используемых материалов. Повышающие трансформаторы, используемые в производстве и передаче электроэнергии, обычно более дороги из-за их способности работать с более высоким напряжением и необходимости более совершенной изоляции. Понижающие трансформаторы, как правило, дешевле и часто имеют более простую конструкцию, поскольку предназначены для приложений с низким напряжением. Затраты на техническое обслуживание зависят от типа трансформатора и его применения, при этом мощные трансформаторы требуют более частых проверок.
● Факторы окружающей среды. Температура и влажность могут влиять на производительность трансформатора. Трансформаторы, используемые в экстремальных климатических условиях, могут потребовать дополнительных мер защиты для обеспечения их долговечности. Например, трансформаторы с водонепроницаемой конструкцией класса IP68 подходят для использования на открытом воздухе или в местах с высоким уровнем влажности.
Таким образом, выбор правильного трансформатора предполагает понимание требований к напряжению, потребностям в мощности и условиям окружающей среды. Трансформаторы предназначены для решения конкретных задач, будь то повышение напряжения для эффективной передачи или понижение напряжения для безопасного использования потребителями. Учитывая такие соображения, как эффективность и техническое обслуживание, правильный трансформатор может обеспечить долгосрочную ценность и обеспечить надежное распределение электроэнергии.
Заключение
Повышающие трансформаторы повышают напряжение для эффективной передачи электроэнергии на большие расстояния, а понижающие трансформаторы снижают напряжение для безопасного использования потребителями. Выбор правильного трансформатора важен как для эффективного распределения электроэнергии, так и для безопасной эксплуатации. Трансформаторы также играют решающую роль в преобразовании постоянного тока в постоянный, гарантируя, что устройства получают правильное напряжение. Компания Zhejiang Ximeng Electronic Technology Co., Ltd. предлагает высококачественные трансформаторы, которые обеспечивают надежное регулирование напряжения, обеспечивая ценность благодаря передовым технологиям и решениям, ориентированным на клиента.
Часто задаваемые вопросы
Вопрос: Какова роль повышающего трансформатора в промышленности?
Ответ: Повышающие трансформаторы повышают напряжение для эффективной передачи электроэнергии на большие расстояния, часто используются на электростанциях и в системах возобновляемых источников энергии. Они играют решающую роль в оптимизации уровней напряжения перед интеграцией в преобразователи постоянного тока для регулирования напряжения.
Вопрос: Как понижающие трансформаторы влияют на производительность преобразователя постоянного тока в постоянный?
О: Понижающие трансформаторы снижают напряжение для безопасного использования в промышленном оборудовании и бытовой электронике. Такое снижение обеспечивает совместимость с преобразователями постоянного тока в постоянный, обеспечивая стабильное напряжение для эффективной работы чувствительного оборудования.
Вопрос: В каких случаях в энергосистемах повышающий трансформатор предпочтительнее понижающего?
О: При повышении напряжения для передачи на большие расстояния следует использовать повышающий трансформатор. Это важно в приложениях, где используются преобразователи постоянного тока в постоянный, чтобы обеспечить управление и эффективное преобразование высоких уровней напряжения для эффективного использования энергии.
Вопрос: Каковы финансовые последствия выбора повышающего или понижающего трансформатора?
Ответ: Повышающие трансформаторы обычно дороже из-за их сложной конструкции и более высокого номинального напряжения. Однако их способность оптимизировать передачу на большие расстояния снижает эксплуатационные расходы в энергосистемах, особенно при интеграции с преобразователями постоянного тока в постоянный.
