Закрытые источники питания по сравнению с источниками питания на DIN-рейке для шкафов управления

При проектировании шкафа промышленного управления выбор правильного форм-фактора источника питания напрямую влияет на время сборки. Это также влияет на управление температурным режимом и затраты на долгосрочное техническое обслуживание. Инженеры часто уделяют большое внимание электрическим требованиям. Однако физическая упаковка имеет не меньшее значение. Правильный физический выбор предотвращает дорогостоящую модернизацию панели в дальнейшем. Неправильный выбор приводит к тесноте проводки. Хотя электрические характеристики сужают ваш первоначальный список, физический метод монтажа требует истинной интеграции. Это определяет вашу стратегию макета. В этом руководстве представлено прямое техническое сравнение этих двух популярных стилей монтажа. Мы помогаем инженерам-электрикам и системным интеграторам завершить разработку спецификации материалов (BOM). Мы избавляем вас от догадок в процессе выбора компонентов. Вы поймете, как оценить пространственные ограничения. Вы также научитесь правильно оценивать тепловую динамику и требования к техническому обслуживанию. Мы стремимся помочь вам выбрать идеальный блок питания для вашего следующего промышленного проекта.

Ключевые выводы

• Источники питания на DIN-рейку минимизируют трудозатраты благодаря установке без использования инструментов и оптимизированы для конвекционного охлаждения в промышленных шкафах с высокой плотностью размещения.
• Стандартные закрытые источники питания предлагают более низкую первоначальную стоимость единицы и меньший физический профиль, но требуют труда по сверлению, нарезанию резьбы и монтажу на панели.
• Выбор в конечном итоге зависит от компромисса между первоначальным бюджетом на оборудование (в пользу закрытого исполнения) и долгосрочной эффективностью эксплуатации/обслуживания (в пользу DIN-рейки).
• Понимание пространственных ограничений и кривых температурного снижения характеристик имеет решающее значение перед определением любого форм-фактора.

Определение форм-факторов в архитектуре шкафа

Понимание промышленных источников питания начинается с их механических основ. Мы классифицируем эти устройства в первую очередь по тому, как они крепятся внутри панели управления. Вы должны понимать основную философию каждого дизайна. Они служат принципиально разным интеграционным стратегиям.

Подход с использованием DIN-рейки: производители создают эти устройства специально для отраслевой стандартизации. Они предназначены для крепления непосредственно к стандартным рейкам TS35 шириной 35 мм (часто называемым цилиндрами в соответствии со стандартом IEC 60715). Вы устанавливаете их рядом с программируемыми логическими контроллерами (ПЛК), реле и автоматическими выключателями. Этот метод в значительной степени ориентирован на модульность. Это позволяет аккуратно расположить компоненты автоматики в горизонтальные ряды. Философия дизайна делает упор на быстрое развертывание. Это создает единую, организованную визуальную компоновку внутри корпуса. Во время сборки вы можете легко перемещать компоненты влево или вправо.

Закрытый подход (с креплением на шасси): представляет собой весьма традиционный блок с металлическим каркасом. Он часто имеет перфорированный алюминиевый или стальной корпус для пассивного воздушного потока. Вы прикручиваете это устройство непосредственно к металлической задней панели шкафа. Вы также можете установить его непосредственно на шасси машины. Это обеспечивает высоконадежное и постоянное решение для монтажа. Инженеры десятилетиями использовали этот надежный метод в тяжелом производственном оборудовании.

При формулировании основного спора о закрытом блоке питания и блоке питания на DIN-рейке рассматривайте его как вопрос механической интеграции. Это редко сводится к различиям в электрических характеристиках. Оба стиля могут обеспечивать высокостабильную мощность постоянного тока. Ваше физическое расположение определяет победителя. Ваш рабочий процесс сборки также играет огромную роль в этом окончательном выборе.

Основные оценочные размеры шкафов управления

Мы должны оценить эти устройства по нескольким строгим физическим параметрам. Нельзя полагаться только на электрические характеристики. Давайте разберем основные аспекты, которые ежедневно влияют на производителей шкафов.

Эффективность установки и затраты на рабочую силу

Как быстро вы сможете смонтировать устройство? Этот вопрос напрямую влияет на ваш производственный бюджет. Квалифицированная рабочая сила остается дорогой.

DIN-рейка: встроенный защелкивающийся механизм сокращает время установки до нескольких секунд. Вам не нужно сверлить. Вам требуется нулевое постукивание. Производители панелей очень предпочитают этот стиль для быстрой сборки. Они просто зацепляют верхнюю губу за металлическую направляющую. Затем они защелкивают нижний пружинный зажим на место. Удовлетворительный щелчок подскажет вам, что это безопасно. Этот подход без инструментов исключает человеческие ошибки. Это значительно ускоряет линейное производство.

Закрытый: этот стиль требует значительно больше ручных усилий. Это требует точных измерений на задней пластине. Вы должны разметить отверстия, пробить их по центру и просверлить в металле. Затем вы нажимаете на нити. Наконец, вы убираете металлическую стружку. Металлическая стружка, если ее оставить, может стать причиной катастрофического короткого замыкания. Затем вы прикручиваете блок вручную. Этот процесс значительно увеличивает рабочее время на единицу продукции. Такой рабочий процесс плохо масштабируется при крупносерийном производстве шкафов. Со временем вы платите значительно больше за сборку.

Использование пространства и ограничения высокой плотности

Вы должны оценить, как каждая единица занимает трехмерное физическое пространство. Инженеры часто забывают о глубине при планировании планировки.

Занимаемая площадь и объем. Закрытые устройства обычно имеют более широкую двумерную площадь. Однако они сохраняют гораздо более низкий профиль. Они плотно прилегают к задней панели. И наоборот, агрегаты, монтируемые на рейку, уже по горизонтали. Они экономят ценное пространство на рельсах для других автоматизированных компонентов. Однако они обладают более высоким профилем глубины. Они выступают гораздо дальше в пространство шкафа. Вы должны следить за тем, чтобы они не ударялись о дверцу шкафа при закрытии.

Правила оформления: вы должны соблюдать обязательные требования к расстоянию для обоих стилей. Правильное расстояние предотвращает опасные тепловые узкие места. Производители обычно рекомендуют зазор от 20 до 50 миллиметров над и под стандартными конвекционными агрегатами. Игнорирование этих правил приводит к резкому повышению внутренней температуры. Высокая температура приводит к преждевременному выходу конденсатора из строя. Прежде чем завершить работу над чертежами САПР, всегда сверяйтесь с конкретной таблицей технических данных, чтобы узнать пределы зазоров.

Управление температурой и воздушный поток

Тепло остается главным врагом электронных компонентов. Вы должны эффективно управлять им, чтобы обеспечить долголетие.

Динамика конвекции. Хорошо спроектированный блок питания на DIN-рейке использует естественную вертикальную конвекцию. Тепло поднимается вверх через внутренние охлаждающие трубы. Этот вертикальный поток воздуха естественным образом охлаждает внутренние компоненты. Вертикальная ориентация идеально способствует эффекту дымохода. Конструкция по своей сути способствует лучшему пассивному охлаждению без внешней помощи.

Проводимость и принудительная вентиляция. Закрытые устройства часто сильно зависят от проводимости. Они передают тепло непосредственно на холодную металлическую заднюю панель. Иногда для закрытых блоков высокой мощности требуются встроенные охлаждающие вентиляторы постоянного тока. Вентиляторы вводят в вашу систему движущиеся части. Движущиеся части со временем выходят из строя. Пыль со временем забивает подшипники вентилятора. Вы должны использовать вентиляторы для поддержания рабочей температуры при больших нагрузках, но они создают новые риски при обслуживании.

Стандарты вибрации, ударов и соответствия

Механическое напряжение играет огромную роль в суровых условиях. Вы должны планировать физические движения.

Внимательно сравните устойчивость монтажа в условиях повышенной вибрации. Подумайте о тяжелом штамповочном оборудовании или применении на морских судах. Надежно закрепленные болтами закрытые блоки часто выступают здесь за рамки стандартных пружинных зажимов. Четыре жестких стальных винта просто не открутятся. Они выдерживают серьезные перегрузки. Если вы выберете в этих настройках модульный метод, вам может потребоваться указать прочные металлические кронштейны для направляющих. Дешевые пластиковые зажимы могут сломаться при сильном механическом ударе.

Уделяйте пристальное внимание промышленному соответствию. Ознакомьтесь со стандартными требованиями UL508, UL61010-1 и UL62368-1. Оба форм-фактора предлагают полностью совместимые модели. Вы должны проверить наличие конкретных сертификатов безопасности, необходимых для предполагаемого региона рынка.

Подробный обзор: когда следует выбирать закрытый источник питания LRS

Иногда традиционная установка на шасси имеет стратегический смысл. Давайте рассмотрим конкретный отраслевой стандарт, чтобы понять, почему.

Стратегическое соответствие: эти устройства идеально подходят для экономичного и крупносерийного OEM-оборудования. Инженеры часто интегрируют блок питания непосредственно в шасси машины. Они полностью пропускают стандартизированную отдельную панель управления. Такой непосредственный монтаж машины экономит ценное пространство. Это устраняет необходимость во внешней электрической коробке. Вы часто видите это в 3D-принтерах, фрезерных станках с ЧПУ и торговых автоматах.

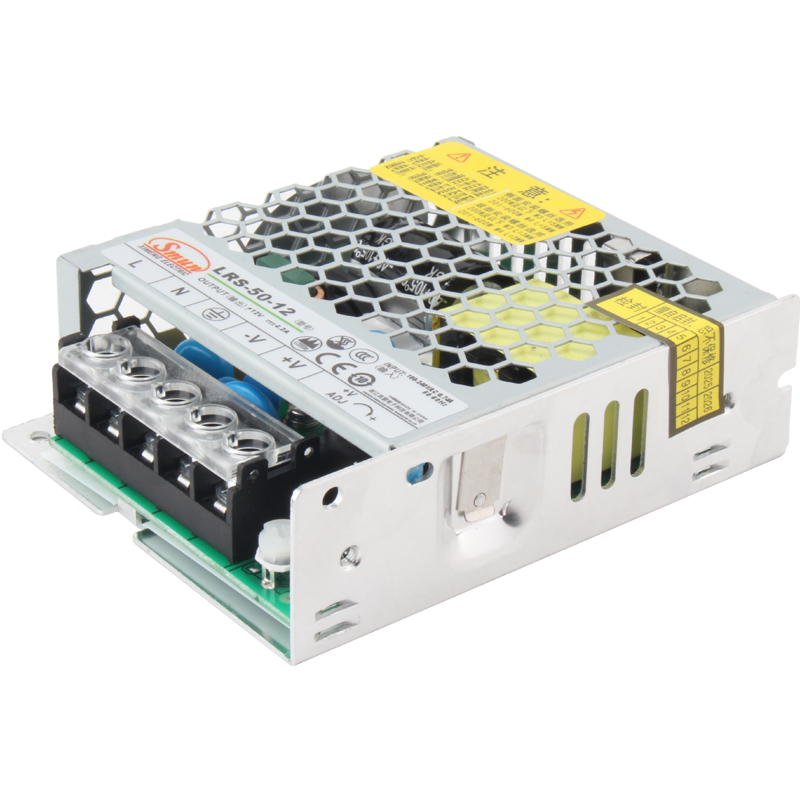

Ключевое слово: Мы должны проанализировать серию закрытых источников питания LRS . Он является абсолютным эталоном в отрасли. Он надежно обеспечивает низкопрофильную, экономичную мощность. Инженеры во всем мире доверяют этой серии для решения общих задач автоматизации.

Преимущества: Вы получаете чрезвычайно конкурентоспособное соотношение цены за ватт. Вы также получаете выгоду от исключительно низкого профиля. Многие модели имеют толщину менее 30 миллиметров. Этот форм-фактор 1U чрезвычайно помогает в ограниченном вертикальном пространстве. Вы можете легко скрыть их за интерактивными дисплеями. Вы можете спрятать их внутри неглубоких панелей оператора, куда традиционные блоки не помещаются.

Ограничения: их замена в полевых условиях будет происходить гораздо медленнее. В стесненных условиях специалисты по техническому обслуживанию должны удалять крепежные винты вручную. Они также предлагают меньшую степень интеграции со стандартными промышленными контурами управления. Им не хватает модульных мостовых функций, присущих аналогам, монтируемым на рейке. Вы не можете последовательно соединить их так чисто.

Техническое обслуживание жизненного цикла и бюджет оборудования

Мы должны проанализировать финансовые последствия вашего выбора с течением времени. Не просто смотрите на первоначальный заказ на поставку. Посмотрите на жизненный цикл эксплуатации.

Первоначальная стоимость оборудования. Мы должны откровенно признать реальность первоначальных цен. Закрытые устройства обычно на 20–40 % дешевле на аппаратном уровне. Столь значительный ценовой разрыв делает их весьма привлекательными. Проекты со строгим бюджетом часто по умолчанию используют этот стиль. Когда вы производите десять тысяч машин, экономия двадцати долларов на каждой единице имеет огромное значение для прибыли.

Время простоя и замены: вам необходимо рассчитать MTTR (среднее время ремонта). Замена прикрученного закрытого блока питания занимает значительное время. Вы должны полностью выключить машину. Техник должен безопасно отвинтить шасси. Им необходимо тщательно перемонтировать клеммные колодки. Замена блока, монтируемого на рейке, занимает всего несколько минут. Вы просто отстегиваете сломанный блок. Вы перекликаете новый. Некоторые рельсовые блоки премиум-класса даже оснащены съемными клеммными колодками. Вы мгновенно передаете подключаемый блок, не касаясь оголенных проводов. Такая скорость экономит сотни долларов во время простоев завода.

Масштабируемость: железнодорожные установки обеспечивают невероятно легкое расширение в будущем. В дальнейшем вы сможете легко добавить модули резервирования. Вы можете прикрепить резервные аккумуляторные батареи ИБП постоянного тока на той же направляющей. Эта гибкость гарантирует будущее конструкции вашего шкафа. Болтовые установки фиксируют вас в жестком физическом пространстве. Если позже вам понадобится больше мощности, вам придется просверлить новые отверстия.

Схема принятия решений: какой блок питания подходит для вашего приложения?

Сделайте свой окончательный выбор, используя четкие критерии. Мы структурировали практическую разбивку, чтобы помочь вам.

Выбирайте DIN-рейку, когда:

• Вы создаете сложные модульные панели автоматизации с ПЛК, ЧМИ и моторными приводами.
• Затраты на ручную сборку значительно перевешивают первоначальную разницу в стоимости оборудования.
• Быстрое обслуживание на месте и минимальное время простоя на заводе представляют собой важные соглашения об уровне обслуживания.
• Компоновка вашего шкафа управления строго стандартизируется вокруг горизонтальных направляющих TS35.
• Вы ожидаете, что в будущем вам понадобятся модули резервирования системы или резервные аккумуляторы.

Выбирайте закрытый вариант (крепление на шасси), когда:

• Вы разрабатываете автономные встраиваемые машины со строгими предварительными ограничениями бюджета.
• Глубина вашего шкафа сильно ограничена, поэтому требуется очень низкопрофильное решение.
• Устройство подвергнется сильному механическому удару, в результате которого пластиковые пружинные зажимы могут сместиться.
• Вы планируете установить устройство непосредственно внутри OEM-шасси, а не в электрической коробке.
• Ваше приложение не требует частой замены оборудования или быстрого устранения неполадок.

Сводка сравнения стилей монтажа

Давайте рассмотрим шаги по проверке физической установки перед покупкой. Строго соблюдайте их, чтобы избежать дорогостоящих ошибок при сборке.

1. Измерьте доступное пространство на задней панели во всех трех измерениях. Не забудьте измерить глубину шкафа.
2. Проверьте требуемые производителем зазоры для охлаждения сверху и снизу устройства.
3. Добавьте значения зазоров к физическим размерам устройства. Убедитесь, что общая площадь по-прежнему соответствует вашему макету.
4. Просмотрите кривую снижения характеристик при температуре окружающей среды. Убедитесь, что устройство обеспечивает полную номинальную мощность при ожидаемой внутренней температуре шкафа.
5. Подтвердите расположение клеммных колодок. Убедитесь, что пути прокладки проводов остаются свободными и легко доступными для технических специалистов.

Заключение

Выбор между этими двумя стилями по сути остается выбором механической архитектуры. Он отражает вашу стратегию жизненного цикла, а не просто подачу электроэнергии. Оба типа обеспечивают стабильное напряжение. Однако они по-разному интегрируются в ваш рабочий процесс. Вы проектируете физическую экосистему. Грамотная компоновка экономит время как при сборке, так и при последующем обслуживании.

Мы напоминаем инженерам о необходимости тщательной проверки кривых термического снижения номинальных характеристик. Всегда проверяйте пределы физических размеров перед окончательной закупкой. Если игнорировать тепло, оно разрушит ваши электрические компоненты. Убедитесь, что в вашем шкафу достаточно места для передышки для любого стиля, который вы выберете. Не упаковывайте агрегаты слишком плотно.

Мы предлагаем покупателям внимательно просмотреть конкретные параметры таблицы. Запросите образец для физического испытания на посадку внутри вашего прототипа шкафа. Проконсультируйтесь со своим техническим отделом продаж для получения точных оптовых цен и информации о сроках выполнения заказа. Сделайте свой выбор, основываясь на надежных инженерных данных, а не только на отраслевых привычках.

Часто задаваемые вопросы

Вопрос: Могу ли я установить блок питания закрытого типа на DIN-рейку?

О: Да, вы можете адаптировать их, используя монтажные кронштейны вторичного рынка. Однако этот подход увеличивает стоимость и увеличивает физическую глубину устройства. Это также может отрицательно повлиять на рассеивание тепла по сравнению с оригинальным блоком, разработанным специально для монтажа на рейке. Мы рекомендуем по возможности покупать родной агрегат.

Вопрос: Требуются ли для блоков питания на DIN-рейке охлаждающие вентиляторы?

О: Обычно нет. Большинство промышленных моделей разработаны специально для безвентиляторного охлаждения с естественной конвекцией. Эта конструкция значительно улучшает среднее время наработки на отказ (MTBF) за счет исключения движущихся частей. Вентиляторы часто ломаются в пыльных промышленных условиях, поэтому отказ от них повышает надежность.

Вопрос: Безопасен ли закрытый источник питания LRS для стандартных панелей управления?

О: Да, они совершенно безопасны при условии, что они соответствуют необходимым сертификатам безопасности для вашего конкретного региона. Вы должны устанавливать их с соответствующими защитными крышками клемм, чтобы предотвратить случайный контакт с проводами под напряжением. Стандартные рельсовые блоки по своей конструкции часто закрывают эти клеммы, поэтому закрытые блоки требуют немного большего внимания к безопасности прикосновения во время установки.
