| Модель | ЛРС-150-12 | ЛРС-150-15 | ЛРС-150-24 | ЛРС-150-36 | ЛРС-120-48 |
| Выход | Постоянное напряжение | 12 В | 15 В | 24В | 36В | 48В |
| Текущий диапазон | 0-12,5 А | 0-10А | 0-6,3 А | 0-4,2 А | 0-3,2 А |
| Номинальная мощность | 150 Вт | 150 Вт | 151,2 Вт | 151,2 Вт | 153,6 Вт |
| Пульсирующий шум (макс.) | 150 мВ (пик-пик) | 150 мВ (пик-пик) | 200 мВпик-пик | 200 мВпик-пик | 200 мВпик-пик |
| Диапазон регулировки напряжения | 10,5 ~ 13,8 В | 13,5 ~ 18 В | 21,6 ~ 28,8 В | 32,4~39,6 В | 43,2~52,8 В |
| Допуск по напряжению | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Регулирование линии | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Регулирование нагрузки | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Настройка, время нарастания | 500 мс, 30 мс/230 В переменного тока 500 мс, 30 мс/115 В переменного тока (полная нагрузка) |
| Время задержки | 40 мс/230 В переменного тока 35 мс/115 В переменного тока (полная нагрузка) |
| Вход | Диапазон напряжения | 85 ~ 132 В переменного тока/170 ~ 264 В переменного тока выбран переключателем 240 ~ 373 В постоянного тока (включение 230 В переменного тока) |
| Частота | 47 ~ 63 Гц |
| Эффективность | 87,5% | 88,5% | 89% | 89% | 90% |
| переменный ток | 3 А/115 В переменного тока 1,7 А/230 В переменного тока |
| Пусковой ток | ХОЛОДНЫЙ ПУСК: 60 А/230 В переменного тока |
| Ток утечки | <0,75 мА/240 В переменного тока |
| Защита | Перегрузка | 110 ~ 150% номинальная выходная мощность |
| Тип защиты: режим сбоя, автоматически восстанавливается после устранения неисправности. |
| Перенапряжение | 13,8~16,2 В | 18,8~21,8 В | 28,8~33,6 В | 41,4~48,6 В | 55,2~64,8 В |
| Тип защиты: отключить рабочее напряжение, повторно включить питание для восстановления. |
| Среда | Рабочая температура | -20 ~ +70 ℃ (см. кривую снижения номинальных характеристик в таблице данных SMUN) |
| Рабочая влажность | 20 ~ 90% относительной влажности без конденсации |
| Температура хранения. Влажность | -45 ~ +85 ℃, относительная влажность 20 ~ 95% без конденсации |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50℃) |
| Вибрация | 10~500Гц, 2G 10 мин/1 цикл, 60мин по каждой оси XYZ |
Безопасность
| Стандарты безопасности | GB4943.1, EN60950.1 одобрено |
| Выдерживать напряжение | I/PO/P: 1,5 кВА переменного тока I/P-FG: 1,5 кВА переменного тока O/P-FG: 0,5 кВА переменного тока |
| Сопротивление изоляции | I/PO/P, I/P-FG, O/P-FG: 100 МОм/500 В постоянного тока/25 ℃/70% относительной влажности |
| ЭМС-излучение | EN61000-3-2:2014/EN61000-3-3:2013 |
| Устойчивость к ЭМС | EN 55032:2015/EN55035:2017/60950-1 |
| Другие | среднее время безотказной работы | ≥720,6 тыс. часов MIL-HDBK-217F (25 ℃) |

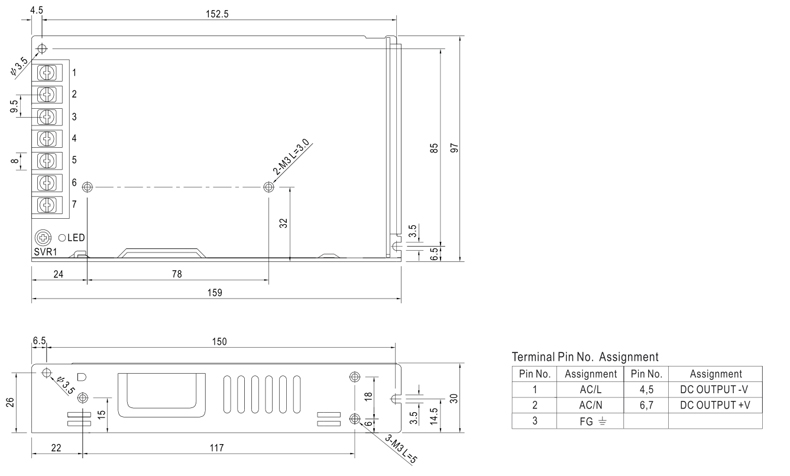

| Измерение | 159*97*30 мм (Д*Ш*В) |
| Упаковка | 0,48 кг; 30 шт/15,4 кг/КТН |
| Примечание | 1. Все параметры, НЕ упомянутые специально, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃. 2. Пульсации шума измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары с параллельными конденсаторами емкостью 0,1 мкФ и 47 мкФ. 3. Допуск включает в себя допуск настройки, регулирование линии и регулирование нагрузки. 4. При низком входном напряжении требуется снижение номинальных характеристик. Подробную информацию см. в кривой снижения номинальных характеристик. 5. Блок питания следует рассматривать как часть компонентов системы. Все испытания на ЭМС проверяют образцы на металлической железной пластине толщиной 1 мм, длиной 360 мм и шириной 36 мм. 6. Пожалуйста, свяжитесь со службой поддержки клиентов SMUN для получения более подробной информации. |
