Основная схема: также называемая силовым модулем, это основной корпус всего DC-DC. Входное напряжение должно проходить через цепь постоянного тока, чтобы получить желаемое выходное напряжение на выходной стороне. Схема переключения первичной стороны, которая модулирует входной ток в прямоугольную волну, представляет собой процесс, основанный на модуляции контроллером волны ШИМ с определенным рабочим циклом, который используется для управления четырьмя коммутационными трубками для открытия и закрытия в соответствии с установить последовательность и время, реализуя тем самым текущий процесс инверсии. Первичное входное напряжение можно регулировать в зависимости от рабочего цикла, а выходное напряжение увеличивается, когда рабочий цикл увеличивается, и уменьшается, когда рабочий цикл уменьшается.
Модуль привода: четыре сигнала ШИМ, выдаваемые микросхемой управления, не управляют напрямую четырьмя лампами переключения мощности. Поэтому, как правило, импульсный источник питания необходим для поддержки схемы управления для управления лампами переключения мощности. Существует множество типов схем драйверов, в основном из следующих трех:
Тип с прямой связью: управляющий сигнал ШИМ выдает управляющий сигнал в каждом направлении через схему усилителя, состоящую из двух транзисторов, для управления лампами переключения мощности. Этим методом невозможно добиться изоляции управляющей части и главной цепи.
Схема управления с импульсным трансформатором: эта схема основана на схеме с прямой связью с импульсным трансформатором для обеспечения изоляции цепи управления от основной цепи.
Схема управления микросхемой драйвера. Чтобы упростить управление лампами переключения мощности, многие компании разработали микросхемы драйвера, которые могут выдавать большую мощность для управления переключающими лампами, а с развитием миниатюризации чипов размер микросхем драйверов теперь очень мал, с различные формы упаковки.
Что такое модуль управления преобразователем постоянного тока?
Модуль управления: обратная связь главной цепи имеет три основных режима управления: режим управления напряжением, режим управления пиковым током и режим управления средним током.
Режим управления напряжением: он относится к обратной связи по напряжению, использует выходное напряжение для коррекции, представляет собой режим одноконтурной обратной связи, выборку выходного напряжения и сравнение входного опорного напряжения, полученный выходной сигнал и сравнение пилообразного напряжения, выходной ШИМ. волновой сигнал.
Режим управления пиковым током: Разница между режимом управления пиковым током и режимом управления напряжением заключается в том, что режим управления пиковым током, режим управления напряжением с пилообразной формой волны, преобразуется в переходный ток индуктора с наложенной небольшой пилообразной формой волны.
Режим управления усредненным током: он относится к режиму управления с двойным контуром, а выходной сигнал контура напряжения используется в качестве опорного тока для сравнения с сигналом обратной связи тока индуктора. Усилитель ошибки настроен на усреднение некоторых высокочастотных составляющих входного тока. Затем выходной усредненный ток сравнивается с пилообразным сигналом, генерируемым микросхемой, для получения подходящего сигнала ШИМ.

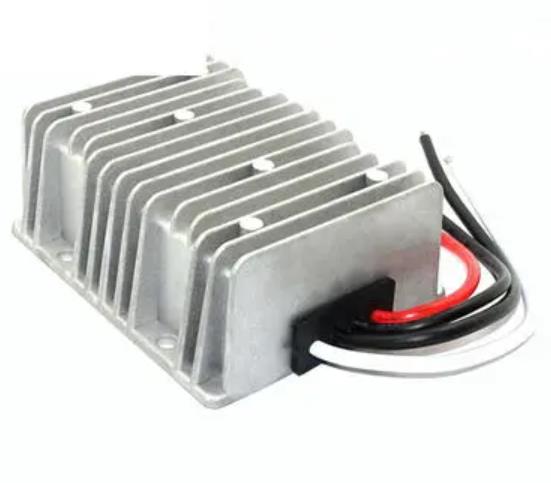

Структура Преобразователь постоянного тока в постоянный является сложным и точным. За более чем десятилетие исследований и разработок источников питания и датчиков. Мы всегда придерживаемся цели «клиент во-первых, бренд во-первых, технологии для улучшения жизни» и приверженности «качеству, честности, лучшему обслуживанию, новейшим технологиям», стремимся к искреннему обслуживанию, предоставляем качественную продукцию. , для удовлетворения потребностей разнообразных клиентов, для удовлетворения разнообразного рыночного спроса. Если у вас есть соответствующие потребности, добро пожаловать на наш официальный сайт: https://www.smunchina.com. за консультацию и понимание. Большое спасибо за вашу поддержку.
