Каков принцип работы импульсного источника питания?

Просмотры:0     Автор:Pедактор сайта     Время публикации: 2022-04-11      Происхождение:Работает

Запрос цены

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Поскольку мир уделяет больше внимания вопросам энергетики, потребление энергии электронными продуктами будет становиться все более заметным. Как снизить энергопотребление в режиме ожидания и повысить эффективность электроснабжения, стало актуальной проблемой, которую необходимо решить. Хотя традиционный линейный стабилизированный источник питания имеет простую схемную структуру и надежную работу, он имеет такие недостатки, как низкий КПД, большой объем, большой расход меди и железа, высокая рабочая температура и небольшой диапазон регулировки. Чтобы повысить эффективность, люди разработали импульсный источник питания с КПД более 85% и широким диапазоном регулирования напряжения. Кроме того, импульсный источник питания также обладает характеристиками высокой точности стабилизации напряжения и не использует силовые трансформаторы, что делает его идеальным регулируемым источником питания. Источник питания на шине DR-Din, являющийся разновидностью импульсного источника питания, также аналогичен импульсному источнику питания. Теперь давайте представим принцип работы импульсного источника питания.


Вот список содержимого:

1. Метод управления подключением

2.Базовая схема

3. Схема управления

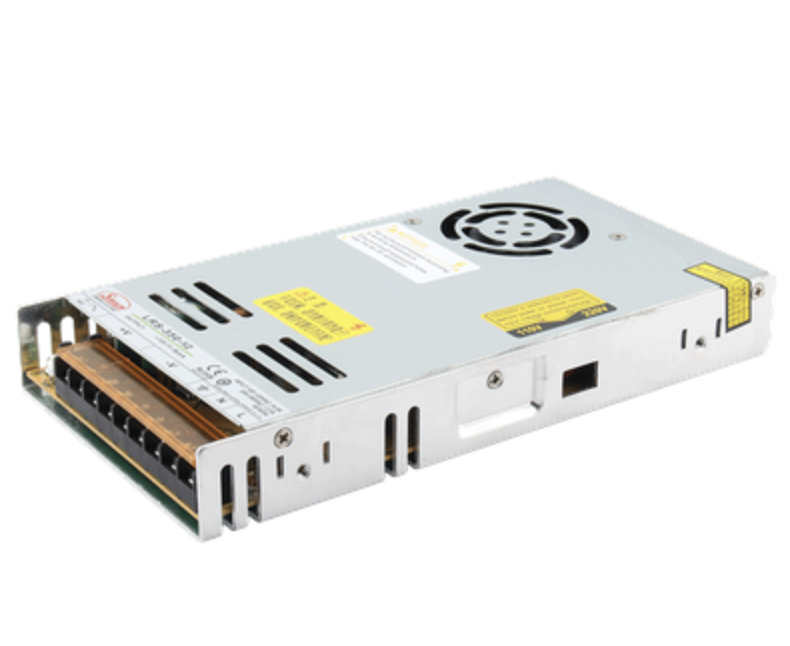

импульсный источник питания

Метод контроля подключения


Импульсный источник питания Методы управления связью делятся на два типа: широтная модуляция и частотная модуляция. В практических приложениях чаще используется широтная модуляция. В разрабатываемых и используемых в настоящее время интегральных схемах импульсных источников питания большинство из них также имеют широтно-импульсную модуляцию. Для униполярного прямоугольного импульса среднее напряжение постоянного тока зависит от ширины прямоугольного импульса. Чем шире импульс, тем выше среднее значение напряжения постоянного тока. Среднее напряжение постоянного тока можно рассчитать по формуле. При определенных условиях среднее напряжение постоянного тока будет пропорционально ширине импульса. Таким образом, пока мы пытаемся сузить ширину импульса по мере увеличения выходного напряжения регулируемого источника питания, цель стабилизации напряжения может быть достигнута.


Базовая схема


После того, как напряжение переменного тока импульсный источник питания выпрямляется и фильтруется схемой выпрямителя и схемой фильтра, оно становится напряжением постоянного тока, содержащим определенную пульсирующую составляющую, которая преобразуется в прямоугольный сигнал необходимого значения напряжения высокочастотным преобразователем. Наконец, импульсный источник питания преобразует напряжение прямоугольной формы в необходимое напряжение постоянного тока посредством выпрямления и фильтрации.


Схема управления


Схема управления импульсный источник питания представляет собой широтно-импульсный модулятор, который в основном состоит из семплера, компаратора, генератора, широтно-импульсной модуляции и схемы опорного напряжения. Сейчас эта часть схемы интегрирована и изготовлены различные интегральные схемы для переключения источников питания. Схема управления используется для регулировки соотношения времени переключения высокочастотного переключающего элемента для достижения цели стабилизации выходного напряжения.


В целом, принцип работы импульсного источника питания заключается в том, что импульсный источник питания включается и выключается на высокой скорости посредством схемы управления переключающей трубки. Принцип работы источника питания на шину DR-Din также аналогичен принципу работы импульсного источника питания.

Zhejiang Ximeng Electronic Technology Co., Ltd. — компания, специализирующаяся на производстве импульсных источников питания. В компании работает группа профессионалов, вы можете рассмотреть возможность покупки продукции нашей компании.
