Промышленные системы управления полностью полагаются на стабильную и непрерывную подачу электроэнергии. Неправильный выбор источника питания на DIN-рейке приводит к нежелательным отключениям, преждевременному отказу оборудования или неустойчивому поведению логики управления. Операционные ставки остаются невероятно высокими, когда ваша основная энергетическая основа колеблется.
Производители панелей и системные интеграторы сталкиваются с необходимостью постоянно балансировать во время проектирования. Выбор правильного устройства требует управления тяжелыми постоянными нагрузками наряду с непредсказуемыми пусковыми нагрузками. Вы также должны учитывать серьезные ограничения окружающей среды и сокращение пространства в шкафу управления.
Мы создали эту законченную, ориентированную на инженерно-техническую основу структуру, чтобы упростить ваш следующий проект установки. Он предлагает прямой, практический подход к точному расчету мощности и правильному указанию напряжения. Вы узнаете, как снизить риски при выборе размеров на объектах тяжелой промышленности и в современных средах автоматизации зданий.
Ключевые выводы
- Точность напряжения: выходное напряжение должно идеально соответствовать требованиям нагрузки; коэффициент регулируемых выходов для длинных проводов для компенсации падения напряжения.
- Запас мощности: рассчитайте общую непрерывную нагрузку и добавьте минимум 20–30 % буфера, чтобы обеспечить долговечность и справиться с термическим снижением мощности.
- Рекомендации по пусковому току: Индуктивные и емкостные нагрузки требуют источников питания с достаточной пиковой нагрузкой для предотвращения сбоев при запуске.

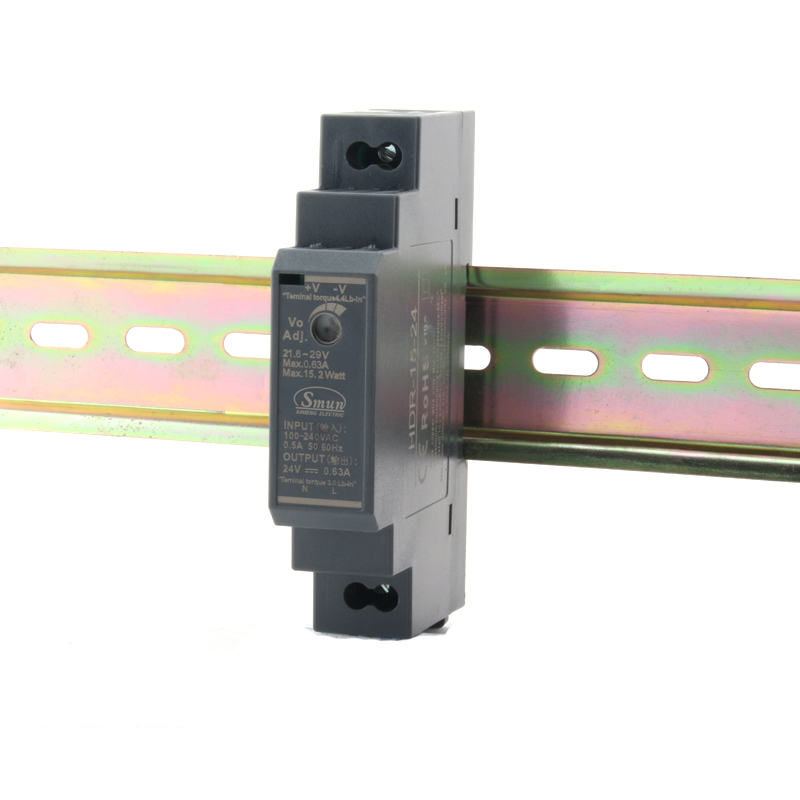

- Форм-фактор имеет значение. Для шкафов управления с ограниченным пространством часто требуются сверхтонкие профили (например, блок питания HDR на DIN-рейке) без ущерба для надежности промышленного уровня.
- Снижение характеристик окружающей среды: рабочие температуры напрямую влияют на полезную мощность; Прежде чем сделать окончательный выбор, всегда сверяйтесь с кривой снижения номинальных характеристик, указанной производителем.
Влияние точного определения размера на бизнес
Покупка большого запаса мощности «на всякий случай» приводит к пустой трате бюджета вашего проекта. Это неоправданно увеличивает выделение тепла внутри корпуса. Вы также потребляете дополнительное пространство на DIN-рейке при установке негабаритных устройств. Панели управления требуют эффективного использования пространства для размещения современных компонентов автоматизации. Большие, недостаточно используемые источники питания нарушают этот баланс и усложняют прокладку кабелей.
Предельные размеры создают не менее серьезные эксплуатационные проблемы. Маргинальные блоки перегреваются, что приводит к серьезным тепловым нагрузкам. Это уменьшает среднее время наработки на отказ (MTBF) внутренней электроники. Внезапные падения напряжения часто происходят во время пиковой нагрузки системы. Эти провисания могут привести к дорогостоящему простою оборудования и порче чувствительных производственных партий.
Правильный выбор размеров гарантирует, что ваша система будет соответствовать строгим стандартам UL508 и UL61010. Вы обеспечиваете соблюдение критических требований безопасности на всех развернутых панелях. Такое усердие позволяет избежать потенциальных электрических пожаров и предотвратить катастрофическое повреждение оборудования. Надежная подача электроэнергии в конечном итоге защищает производителей от серьезных рисков ответственности и неизмеримых производственных потерь.
Шаг 1. Определение требований к выходному напряжению
Идеальное соответствие номинальному напряжению — ваша первая инженерная задача. В промышленных системах используется несколько стандартных напряжений, каждое из которых соответствует определенному классу оборудования. Правило абсолютно: никогда не превышайте номинальное напряжение. Перенапряжение моментально выводит из строя чувствительные микроконтроллеры и датчики. Пониженное напряжение вызывает логические сбои и переводит программируемые логические контроллеры (ПЛК) в состояния ошибки.
Таблица: Стандартные промышленные напряжения и типичные применения
| Номинальное напряжение | Типичное промышленное применение | Общие устройства с питанием |
| 5 В постоянного тока | Логика уровня платы и микроконтроллеры | Пользовательская логика печатной платы, последовательные преобразователи |
| 12 В постоянного тока | ИТ-оборудование и специальные приборы | Промышленные маршрутизаторы, устаревшие дисплеи |
| 24 В. | Стандартная логика автоматизации и управления | ПЛК, датчики приближения, реле |
| 48V DC | Питание через Ethernet (PoE) и моторные приводы | PoE-переключатели, приводы шаговых двигателей |
Длинные кабели между шкафом управления и полевыми устройствами неизбежно вызывают провалы напряжения. Медная проводка создает электрическое сопротивление на расстоянии. Это падение напряжения необходимо учитывать на этапе проектирования. Оцените устройства с регулируемыми потенциометрами выходного напряжения. Они позволяют набрать напряжение питания 24В до 26В в источнике. Это гарантирует, что на удаленный датчик поступит ровно 24 В.
Допуск по напряжению и пульсирующий шум требуют одинакового внимания. Жесткое регулирование напряжения защищает чувствительное оборудование. Характеристики низких пульсаций и шума имеют огромное значение для аналоговых датчиков и высокоскоростных модулей связи. Чрезмерные электрические помехи искажают аналоговые показания температуры и нарушают связь по цифровой шине.
Шаг 2. Расчет мощности и текущей нагрузки
Установление точной базовой нагрузки предотвращает ранний сбой оборудования. Вы должны систематически рассчитывать общую базовую мощность. Используйте простую формулу: общая сила тока всех подключенных устройств, умноженная на выходное напряжение, равна базовой мощности. Проверьте технические характеристики каждого компонента на предмет максимального постоянного потребления тока. Не полагайтесь исключительно на «типичные» характеристики розыгрыша. Устройства часто потребляют больше энергии при больших эксплуатационных нагрузках.
Диаграмма: расчет базовой мощности и буферной мощности
| Количество | компонентов | Макс. потребляемая мощность (А) | Общая мощность (при 24 В) |
| Главный процессор ПЛК | 1 | 1,5 А | 36 Вт |
| Сенсорная матрица | 5 | 0,2 А (каждый) | 24 Вт |
| Электромагнитные клапаны | 3 | 0,5 А (каждый) | 36 Вт |
| Общий базовый уровень | - | 4,0 А | 96 Вт |
| Рекомендуемая единица измерения (добавление 30 % буфера) | 124,8 Вт (выберите блок мощностью 150 Вт) |
Следующим важным шагом будет учет пусковых и пиковых токов. Вы должны определить большие пусковые нагрузки в контуре управления. Двигатели постоянного тока, соленоиды, массивные контакторы и емкостные цепи создают огромные начальные скачки напряжения. Ищите источники питания с указанием «максимальной мощности». Качественные агрегаты зачастую выдерживают 150% нагрузку до 3 секунд. Положитесь на эту пиковую мощность, а не подбирайте всю базовую мощность так, чтобы она соответствовала пиковой нагрузке при запуске.
Применение стандартного буфера надежности 20–30 % защитит ваши инвестиции. Передовые инженерные практики диктуют выбор мощности источника питания таким образом, чтобы он постоянно работал на уровне 70–80 %. Этот буфер значительно снижает температуру внутренних компонентов. Работа охладителя продлевает срок службы электролитического конденсатора. Это увеличивает общее среднее время безотказной работы и гарантирует годы бесперебойной работы.
Шаг 3. Оценка экологических ограничений и форм-факторов
Реалии температурного снижения мощности диктуют фактическую доступность электроэнергии. Источники питания теряют эффективность при повышении температуры окружающей среды. Это падение производительности следует определенной кривой снижения номинальных характеристик. Номинальный блок питания мощностью 100 Вт может обеспечить только 75 Вт при температуре 60°C. Рассчитайте требуемую мощность строго после применения этого коэффициента снижения мощности. Основывайте этот расчет на максимальной внутренней температуре окружающей среды вашей панели управления, а не на температуре в помещении.
Современные тенденции панельного дизайна все чаще отдают предпочтение планировке с высокой плотностью размещения. Ограничения пространства в шкафу вынуждают инженеров переосмыслить традиционные размеры. Вам нужны компактные решения для автоматизации зданий и бытовой техники. Блок питания HDR на DIN-рейке имеет оптимальную конструкцию. Его ультратонкий профиль ступенчатой формы легко помещается в шкафы с небольшим зазором. Он обеспечивает надежность промышленного уровня и экономит драгоценные дюймы направляющих.
Способы охлаждения и вентиляции определяют пространство для установки. Сравните охлаждение с естественной конвекцией и системами принудительной подачи воздуха. Большинство устройств на DIN-рейке полностью полагаются на естественную конвекцию. Тепло поднимается через вентиляционные отверстия корпуса для охлаждения внутренних радиаторов. Вы должны оставить достаточное расстояние по вертикали над и под устройством. Блокирование этих путей воздушного потока гарантирует преждевременное отключение из-за перегрева.
Риски реализации и распространенные ошибки определения размера
Игнорирование параллельных операций — частая и опасная ошибка проектирования. Некоторые инженеры полагают, что приводы или клапаны никогда не сработают одновременно. Системы часто активируют несколько устройств во время наихудших сценариев или аварийных перезагрузок. Внезапный текущий спрос мгновенно подавляет недостаточное предложение. Это приводит к отключению основного ПЛК и перезагрузке всей машины.
Неправильная интерпретация возможностей параллельной работы разрушает дорогостоящее оборудование. Вы не можете просто подключить два источника питания параллельно, чтобы удвоить мощность. Юниты сражаются друг с другом, если у них нет синхронизации. Для них требуются специальные функции разделения тока, встроенные непосредственно в печатную плату. Перед объединением выходов всегда проверяйте поддержку параллельной работы в таблице данных производителя.
Игнорирование колебаний входного напряжения приводит к случайным отключениям. Качество электроэнергии в сети сильно различается в разных промышленных зонах. Вам нужен источник питания, способный работать в широком диапазоне входного напряжения, обычно 85–264 В переменного тока. Такое широкое признание обеспечивает стабильную выходную мощность, несмотря на серьезные провалы или перебои в работе переменного тока. Он защищает вашу нисходящую логику от нестабильного электропитания.
Логика для выбора источника питания на DIN-рейку
Чтобы завершить выбор источника питания для DIN-рейки , следуйте этому последовательному контрольному списку инженерных работ. Это избавляет от догадок и стандартизирует процесс закупок.
- Определите выходную мощность: зафиксируйте точное фиксированное или регулируемое напряжение постоянного тока, необходимое для вашего наиболее чувствительного компонента.
- Рассчитайте реальную мощность: добавьте базовую нагрузку, проверьте требования к пусковым нагрузкам, включите 30%-ный буфер надежности и примените регулировку снижения мощности при температуре.
- Оценка физических ограничений: выбирайте между стандартными промышленными металлическими корпусами или тонкими пластиковыми корпусами в зависимости от доступного места на DIN-рейке.
- Проверьте сертификаты: убедитесь, что все модели, включенные в короткий список, имеют необходимые электрические сертификаты (UL, CE, ограничение мощности класса 2), необходимые для вашей конкретной среды установки.
Вы обеспечите оптимальную производительность системы, строго следуя этим шагам. Пропуск любой фазы делает вашу систему автоматизации уязвимой для неустойчивых аномалий мощности.
Заключение
Выбор мощности и напряжения — это не просто математическое упражнение. Он представляет собой сложный экологический и эксплуатационный расчет. Ваша окончательная спецификация должна согласовывать постоянные нагрузки, температурные ограничения и физические ограничения панели.
Всегда отдавайте предпочтение надежности и увеличению среднего времени безотказной работы над незначительной экономией первоначальных затрат. Надежная силовая основа окупается, предотвращая ни одного часа простоя машины. Прежде чем совершать покупку, убедитесь, что вы наметили максимальные температуры и пиковые скачки при запуске.
Проконсультируйтесь с техническим специалистом или воспользуйтесь специальным инструментом расчета нагрузки, чтобы проверить точные требования к вашей модели. Если вам требуется экспертная оценка вашего следующего выбора источника питания для DIN-рейки , обратитесь к опытным командам инженеров, которые понимают промышленные потребности.
Часто задаваемые вопросы
Вопрос: Могу ли я использовать блок питания для DIN-рейки большей мощности, чем требуется моей системе?
А: Да. Это фактически продлевает срок службы устройства, позволяя внутренним компонентам работать меньше. Работа на 50% мощности значительно снижает термическую нагрузку. Однако устройства с более высокой мощностью стоят дороже и занимают больше физического места на DIN-рейке.
Вопрос: Что произойдет, если мое выходное напряжение окажется немного ниже требуемого?
О: Ваши подключенные устройства могут полностью не включиться. Аналоговые сигналы могут искажаться, в результате чего датчики сообщают неточные данные. Кроме того, цифровые логические контроллеры могут испытывать внезапные отключения электроэнергии, что приводит к случайным перезагрузкам машины и потере производственных данных.
Вопрос: Подходят ли блоки питания HDR на DIN-рейку для тяжелого промышленного использования?
Ответ: Они очень надежны, но обычно используются в системах автоматизации зданий, системах безопасности или в неглубоких шкафах. Вы должны проверить их конкретные температурные и вибрационные характеристики и сравнить их с тяжелыми устройствами в металлическом корпусе, прежде чем использовать их в суровых заводских условиях.
Вопрос: Сколько места следует оставить вокруг источника питания на DIN-рейке?
О: Всегда необходимо обращаться к руководству по установке конкретного производителя. Обычно для блоков требуется 20–40 мм свободного пространства сверху и снизу и 5–15 мм по бокам. Это обеспечивает правильное естественное конвекционное охлаждение и предотвращает тепловую перегрузку.
