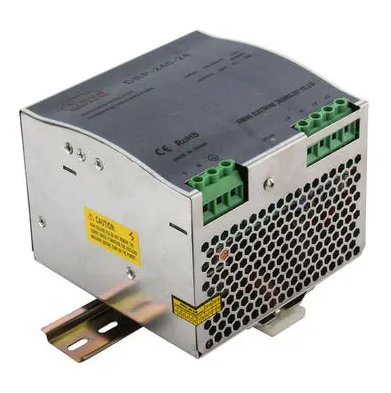

Согласно классификации соединения между коммутационной трубкой и нагрузкой,импульсный источник питанияможно разделить на три типа: последовательные, параллельные и с трансформаторной связью (параллельные).Ниже приведены подробные сведения об этих различных типах.
Вот содержание:
Тип серии
Параллельный тип
Импульсный трансформаторный (параллельный) тип
Тип серии
Основной формой импульсного источника питания является последовательно включенный импульсный источник питания, который характеризуется последовательным соединением импульсного регулятора с нагрузкой.Следовательно, требования к выдерживаемому напряжению переключающих трубок и токоведущих диодов невысоки.Конденсатор фильтра в переключающей трубке включен и выключен - ток, поэтому эффективность фильтрации хорошая, коэффициент пульсации выходного напряжения небольшой.И его требования к площади поперечного сечения сердечника индуктора накопителя энергии также меньше.Однако у него есть и недостатки: между выходным постоянным напряжением и сетевым напряжением нет развязывающего трансформатора.И если внутреннее короткое замыкание трубки переключателя, все входное напряжение непосредственно на нагрузку вызовет перенапряжение или перегрузку по току, повреждение компонентов.Поэтому на выходной стороне обычно необходимо добавить стабилизатор напряжения для защиты.
Параллельный тип
Основная схема импульсного стабилизатора параллельного типа такая же, как и в последовательной схеме, потому что переключающая трубка подключена параллельно с нагрузкой и называется параллельным типом.Кроме того, диод обычно называют импульсным выпрямителем.Когда переключающая трубка имеет насыщенную проводимость, входное напряжение добавляется к обоим концам индуктора накопления энергии.В это время ток в катушке индуктивности линейно возрастает, диод меняет смещение на противоположное и отключается, в катушке индуктивности накапливается энергия, ток, требуемый нагрузкой, обеспечивается напряжением, заряженным на конденсаторе некоторое время назад.
Когда импульсный источник питания переключает трубку отсечки, проводимость VD, через индуктивность линейного падения тока, индукционное напряжение остается отрицательным, правым положительным, входное напряжение и индуктивность на индукционном напряжении с последовательностью полярности, входным напряжением питания и индуктивностью, выделяемыми энергии одновременно для подачи тока на нагрузку и для зарядки конденсатора.
Точно так же, когда достигается динамический баланс, индуктор увеличивает ток, когда переключающая трубка насыщается, и уменьшает ток, когда переключающая трубка отключена, то есть энергия на индукторе остается постоянной величиной.
Импульсный трансформаторный (параллельный) тип
Коммутационное устройство импульсных источников питания с трансформаторной связью может быть биполярным транзистором или полевой лампой.Здесь первичная обмотка импульсного трансформатора играет роль индуктора накопления энергии, импульсный трансформатор передает энергию через индуктивную связь, которая может изолировать входную сторону и регулируемую выходную сторону друг от друга и реализовать корпус (опорную пластину) без электричества, а также могут удобно получать различные напряжения постоянного тока, что обеспечивает удобство производства и обслуживания, поэтому в большинстве цветных телевизоров используется импульсный источник питания с трансформаторной связью.
Высокая эффективность преобразования импульсного источника питания является большим преимуществом, и из-за его высокой частоты он использует небольшой размер и легкий трансформатор.Следовательно, импульсный источник питания будет меньше, чем размер линейного источника питания, вес будет относительно небольшим.На этом этапе Zhejiang Ximeng Electronic Technology Co., Ltd. может гарантировать потребности и качество своих клиентов.
