Как пульсации выходного сигнала влияют на стабильность ПЛК и датчика?

Периодические сбои в автоматизации бесконечно расстраивают инженеров. Необъяснимые перезагрузки ПЛК нарушают критически важные производственные процессы. Ложные логические триггеры и отклоняющиеся показания датчиков отнимают ценное производственное время. Мы часто упускаем из виду основную причину этих фантомных неисправностей в шкафах управления 24 В постоянного тока. Скрытым виновником обычно являются пульсации выходного напряжения источника питания . Грязное питание постоянного тока слегка дестабилизирует идеально настроенные сети автоматизации. Это заставляет чувствительные компоненты работать за пределами назначенных электрических параметров.

В данной статье объективно оценивается, как электрический шум ухудшает общую стабильность системы управления. Вы узнаете точные механизмы, лежащие в основе этих логических нарушений. Мы также рассмотрим, как правильно определить правильную архитектуру питания. Принятие обоснованных решений здесь предотвращает дорогостоящие и неожиданные простои оборудования на вашем предприятии.

Ключевые выводы

• Чрезмерные пульсации выходного сигнала источника питания могут нарушить логические пороги ПЛК и ухудшить точность аналоговых датчиков высокого разрешения.

• Стандартная отраслевая практика требует, чтобы пульсации и шум оставались ниже 1% от номинального выходного напряжения (например, <120 мВпик-пик для системы 24 В) при полной нагрузке.

• Для оценки промышленного источника питания необходимо выйти за рамки «типичных» значений, приведенных в технических характеристиках, чтобы понять, как пульсации ведут себя при динамических нагрузках и термических нагрузках.

• Переход на высококачественный блок питания на DIN-рейку с конденсаторами премиум-класса с низким ESR снижает долговременное ухудшение пульсаций, вызванное старением корпуса.

Скрытая цена пульсаций выходного сигнала источника питания в автоматизации

Микроскопические электрические аномалии легко приводят к макроскопическим потерям бизнеса. Кратковременное колебание напряжения может длиться всего несколько миллисекунд. Однако это может остановить работу всей упаковочной линии. Незапланированные простои оборудования обходятся предприятиям в тысячи долларов в минуту. Снижение качества партии приводит к дорогостоящим отходам материала. Рабочее время на диагностику быстро увеличивается, поскольку бригады технического обслуживания гоняются за невидимыми электрическими призраками.

Технические специалисты часто ошибочно обвиняют в возникновении ошибок прошивку ПЛК. Они могут заменить вполне хорошие аналоговые датчики. Они переделывают сетевые кабели в надежде исправить обрывы связи. Эти вмешательства терпят неудачу, потому что они лечат симптомы. Фактическая точка отказа — это грязная мощность постоянного тока. Никакое обновление прошивки не сможет исправить нестабильную систему подачи питания. Изменение проводки ничего не дает, если само напряжение источника сильно колеблется.

Вы должны установить строгие критерии успеха для стабильной структуры власти. Настоящая стабильность означает, что напряжение остается строго в пределах узких допусков. Чувствительным микропроцессорам требуется ровное и непрерывное питание постоянного тока. Для правильной работы аналого-цифровых преобразователей (АЦП) требуется чистый уровень шума. Успешная конструкция сохраняет эти параметры независимо от больших нагрузок. При запуске большого двигателя шина постоянного тока не должна провисать или звенеть. Закрепление этого фундамента исключает большинство необъяснимых неисправностей шкафа.

Механизмы сбоя: ПЛК против аналоговых датчиков

Влияние на цифровую логику ПЛК

Цифровые входы ПЛК с напряжением 24 В постоянного тока используют определенные пороговые значения напряжения для считывания логических состояний. Мы называем эти пороговые значения $V_{IL}$ (низкое входное напряжение) и $V_{IH}$ (высокое входное напряжение). Типичный ПЛК может распознать любое напряжение ниже 5 В как логический «0». Он может распознать любое напряжение выше 15 В как логическую «1». Область между 5 В и 15 В является неопределенной областью. Пульсации напряжения высокой амплитуды могут привести к попаданию достоверного сигнала в эту неопределенную зону. Если устойчивый сигнал 24 В испытывает сильные отрицательные пульсации, ПЛК может на мгновение прочитать «0». Это вызывает ложное срабатывание. Реле безопасности может сработать. Секвенсор может пропустить важный шаг.

Современные ПЛК имеют внутренние сети фильтрации. Эти схемы помогают сгладить незначительные электрические аномалии. Однако полностью полагаться на них нельзя. Устойчивые высокочастотные переходные процессы легко обходят базовые входные фильтры. Сильные низкочастотные пульсации перегружают внутренние развязывающие конденсаторы. Как только шум проходит внешнюю изоляцию, он повреждает основной логический процессор. Надлежащее регулирование мощности источника остается вашей лучшей защитой.

Влияние на точность аналогового датчика

Аналоговые схемы еще больше страдают от чрезмерных пульсаций. Стандартные контуры 0–10 В или 4–20 мА требуют абсолютной стабильности напряжения. Датчик давления, преобразующий физическую силу в сигнал 4–20 мА, предполагает, что базовое напряжение остается идеально ровным. Ripple напрямую вмешивается в этот процесс перевода. Датчик передает колебательный сигнал. Контроллер неверно интерпретирует физическую реальность.

Минимальный уровень шума напрямую влияет на разрешение АЦП. Современная автоматизация использует 16-битные или даже 24-битные АЦП для задач высокой точности. 16-битный АЦП, работающий от источника опорного напряжения 10 В, имеет размер младшего значащего бита (LSB) примерно 0,15 мВ. Если ваш источник питания создает пульсацию 50 мВ, он эффективно скрывает самые низкие биты в шуме. Это вносит неприемлемые ошибки квантования. Вы платите за 16-битную точность, но получаете только 8-битную производительность.

Оценка характеристик: какая пульсация приемлема для промышленного источника питания?

Отраслевые стандарты обеспечивают четкие базовые уровни приемлемого уровня шума. Стандартная практика требует, чтобы пульсации и шум оставались ниже 1% от номинального выходного напряжения. Для надежной промышленной системы с напряжением 24 В это означает поддержание уровня шума ниже 240 мВ пик-пик. Однако высококачественные юниты стремятся гораздо ниже. премиум-класса Промышленный источник питания обычно ограничивает пульсации до уровня менее 120 мВ (пик-пик). Измерительные сети и датчики лабораторного класса требуют еще более жестких допусков. Им часто требуется производительность ниже 50 мВ (пик-пик) для обеспечения целостности данных.

Инженеры должны критически читать таблицы данных. Необходимо различать низкочастотную пульсацию и высокочастотный шум. Низкочастотные пульсации обычно возникают из-за входной сети переменного тока. Он появляется с частотой, вдвое превышающей частоту сети (например, 100 Гц или 120 Гц). Высокочастотный шум состоит из резких артефактов переключения. Эти всплески возникают на частоте переключения регулятора, часто между 50 и 500 кГц.

Всегда внимательно изучайте условия испытаний, указанные в таблице данных. «Типичная» характеристика мало что значит в суровых условиях. Задайте себе эти важные вопросы:

• Пульсации измерялись при строгой полосе пропускания 20 МГц?

• Производитель тестировал устройство при полной или частичной нагрузке?

• Проводилось ли испытание при умеренной температуре 25°C или при реальных рабочих температурах шкафа?

Вы также должны оценить фундаментальный компромисс между линейными и импульсными регуляторами. Линейные регуляторы обеспечивают сверхнизкую пульсацию. Они производят практически нулевой шум переключения. К сожалению, они выделяют чрезмерное тепло и недостаточно эффективны. Импульсные регуляторы работают с высоким КПД. Они остаются прохладными при больших нагрузках. Однако они по своей сути генерируют шум переключения. Им требуются превосходные внутренние фильтрующие компоненты для очистки выходного напряжения.

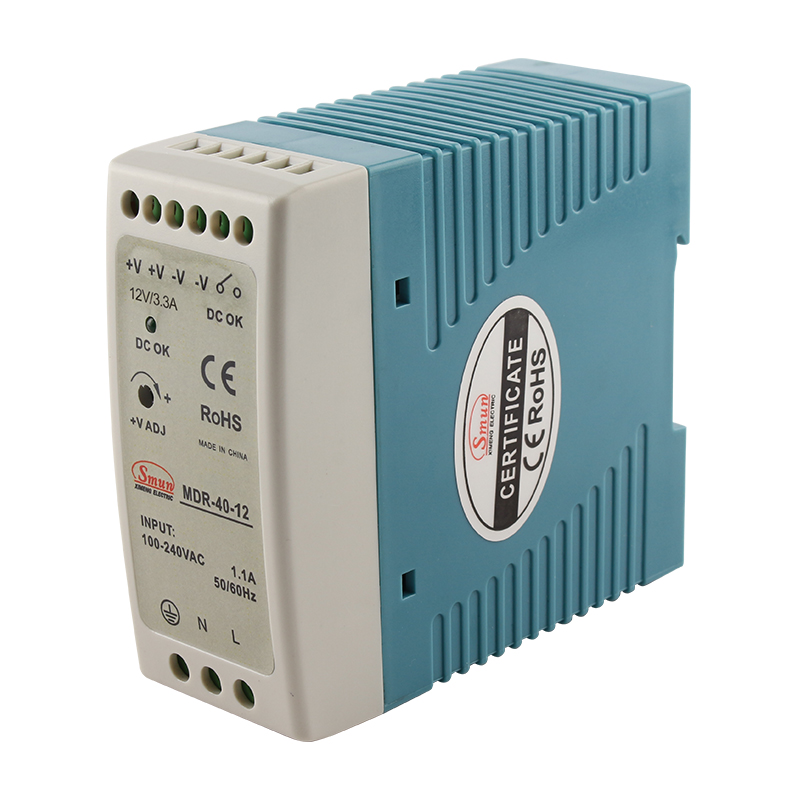

Выбор подходящего источника питания на DIN-рейке для чувствительных нагрузок

Шкафное пространство — это ценный ресурс в современной автоматизации. Типичный источник питания на DIN-рейке работает в стесненных, невентилируемых помещениях. Несколько устройств расположены близко друг к другу. Это создает высокую термическую плотность. Тепло действует как главный враг силовой электроники. Высокая тепловая плотность разрушает внутренние электролитические конденсаторы гораздо быстрее. По мере того как жидкий электролит со временем испаряется, эквивалентное последовательное сопротивление (ESR) увеличивается. Более высокий ESR напрямую приводит к увеличению пульсаций выходного сигнала. Ваша система может работать идеально в первый же день, но через два года по необъяснимым причинам выйти из строя.

Вы должны оценить блоки питания по нескольким критическим параметрам, сопоставляя функции с результатами. Следуйте этим рекомендациям:

1. Качество конденсаторов: ищите модели, в которых явно указаны высокотемпературные (номинальные значения 105°C) конденсаторы с низким ESR. Эти компоненты устойчивы к термическому разложению и поддерживают ровные профили напряжения в течение многих лет непрерывного использования.

2. Динамическая реакция на нагрузку: источник питания должен сохранять свои характеристики пульсаций даже во время внезапных скачков тока. Индуктивные нагрузки, такие как контакторы и соленоиды, часто срабатывают на одной и той же шине постоянного тока. Блок питания должен мгновенно восстановиться без резких провалов напряжения или звона.

3. Встроенная фильтрация электромагнитных и радиочастотных помех: обратите внимание на расширенную встроенную фильтрацию. Это гарантирует, что высокочастотный шум переключения не проникнет обратно в сеть переменного тока. Это также предотвращает проникновение шума в чувствительную материнскую плату ПЛК.

Не покупайте просто устройство с самой высокой мощностью. Увеличение мощности импульсного источника питания иногда приводит к ухудшению регулирования нагрузки. Многие агрегаты работают менее эффективно при нагрузке 10 %, чем при нагрузке 80 %. Внимательно ориентируйтесь на процент регулирования нагрузки. Проверьте характеристики пульсаций при максимальных номинальных рабочих температурах. Наконец, проверьте документацию MTBF (среднее время наработки на отказ), чтобы гарантировать долгосрочную надежность.

Реалии реализации: тестирование и смягчение пульсаций в кабинете министров

Неправильное измерение шума приводит инженеров на неправильный путь диагностики. Стандартные пробники осциллографа часто приводят к серьезным ошибкам при измерениях. Обычно они используют длинный заземляющий провод с зажимом типа «крокодил». Этот длинный провод действует как антенна. Он активно улавливает окружающие электромагнитные помехи (ЭМП) от преобразователей частоты и реле внутри шкафа. На экране осциллографа отображаются искусственно завышенные показания пульсации.

Чтобы избежать этой ловушки, используйте метод «наконечник и ствол» или метод наземной пружины. Полностью снимите стандартный зажим заземления. Прикрепите короткую оголенную пружину непосредственно к корпусу зонда. Прижмите этот узел непосредственно к выходным клеммам. Это устраняет антенный эффект. Вы зафиксируете истинное, не завышенное пульсирующее напряжение.

Даже самый лучший источник питания требует правильного развертывания. Учитывайте следующие важные этапы сборки шкафа:

• Разделите пути маршрутизации. Никогда не прокладывайте чувствительные провода аналогового сигнала параллельно сильноточным линиям электропередачи постоянного тока или сети переменного тока.

• Используйте локализованные развязывающие конденсаторы вблизи высокочувствительных приборов.

• Разверните специальные преобразователи постоянного тока для изоляции критически важных узлов измерения. Это предотвращает перекрестное загрязнение ваших прецизионных инструментов шумом от общей шины 24 В.

Помните о серьезных рисках усыновления. Модернизация блока питания без устранения фундаментальных недостатков проводки не решит ваших проблем с шумом. Контуры заземления представляют собой серьезную угрозу стабильности автоматизации. Если ваш шкаф имеет несколько конфликтующих потенциалов заземления, шум будет распространяться независимо от качества питания. Вы должны обеспечить наземную архитектуру с одной звездой. Только тогда источник питания с фильтром премиум-класса сможет по-настоящему защитить ваши ПЛК и датчики.

Заключение

Пульсации выходного сигнала источника питания не являются загадочным электрическим явлением. Это строго измеримая и легко решаемая переменная. Это в значительной степени определяет общую надежность вашего оборудования автоматизации. Контроль этого шума предотвращает случайные логические сбросы. Он сохраняет точную точность ваших аналоговых контуров управления. Игнорирование этого фактора гарантирует неприятные периодические остановки производства.

Примите активные меры сегодня, чтобы защитить архитектуру вашего компьютера. Сначала просмотрите технические характеристики вашего текущего блока питания. Сравните заявленные пределы пульсаций со строгими допусками по напряжению установленных ПЛК и датчиков. Во-вторых, предусмотрите надлежащие методы измерения с использованием метода «наконечник и ствол» для проверки реальных условий в шкафу. Наконец, рассмотрите возможность перехода на промышленные блоки DIN-рейки с усиленной фильтрацией для всех критически важных узлов. Предварительные инвестиции в экологически чистую электроэнергию предотвращают огромные затраты на диагностику в дальнейшем.

Часто задаваемые вопросы

Вопрос: Усиливаются ли со временем пульсации выходного напряжения источника питания?

А: Да. По мере старения и высыхания внутренних конденсаторов (особенно в жарких условиях) их эквивалентное последовательное сопротивление (ESR) увеличивается, вызывая рост пульсаций напряжения по мере того, как срок службы устройства приближается к концу.

Вопрос: Могу ли я использовать стандартный коммерческий источник питания для промышленных ПЛК, если напряжение соответствует?

О: Не рекомендуется. Коммерческим источникам питания не хватает надежной фильтрации электромагнитных помех и строгого контроля пульсаций, необходимых для промышленных сред, что приводит к риску логических ошибок ПЛК во время заводских скачков напряжения.

Вопрос: В чем разница между пульсациями и переходным шумом?

О: Пульсация — это периодическое изменение, соответствующее частоте переключения или частоте сети переменного тока. Переходный шум состоит из случайных высокочастотных всплесков, обычно вызываемых индуктивным переключением нагрузки. Оба требуют разных подходов к фильтрации.
