Как рассчитать запас по пиковому току для промышленного источника питания?

Системы промышленной автоматизации процветают благодаря стабильной и надежной подаче электроэнергии. Тем не менее, одно-единственное падение напряжения в неподходящем блоке может привести к внезапной и полной остановке целых производственных линий. Недостаточные размеры вашего оборудования неизбежно приводят к неустойчивому поведению программируемого логического контроллера (ПЛК). Это также приводит к нежелательным отключениям и дорогостоящим незапланированным простоям. И наоборот, агрессивное увеличение размеров блоков приводит к потере ценного пространства в шкафу. Это неоправданно увеличивает первоначальные капитальные затраты (CAPEX).

Точный расчет запаса по току источника питания устраняет критический разрыв между теоретическими электрическими нагрузками и суровыми реальными условиями эксплуатации. Это обеспечивает надежность системы без ненужного раздувания компонентов. В этом руководстве вы познакомитесь с конкретной структурой вычислений для обработки динамических пиков. Мы также рассмотрим основные правила снижения номинальных характеристик при температуре и конкретные критерии оценки поставщиков. Эти шаги помогут вам уверенно определить спецификации электропитания и обеспечить бесперебойную работу производственных процессов.

Ключевые выводы

• Стандартный запас по току непрерывного источника питания обычно на 20–30 % превышает максимальную установившуюся нагрузку, однако динамические нагрузки требуют отдельных расчетов пиковых значений.

• Продолжительность пикового тока (например, 3 секунды против 30 миллисекунд) строго определяет, нужен ли вам более мощный непрерывный источник питания или устройство со специальной функцией «повышения мощности».

• Термические условия, снижающие номинальные характеристики, сильно влияют на расчет запаса; источник питания на 10 А может выдавать только ток 7,5 А при температуре 60°C.

• Выбор форм-фактора — особенно выбор между закрытым источником питания и источником питания на DIN-рейке — фундаментально меняет рассеивание тепла и требуемые запасы безопасности.

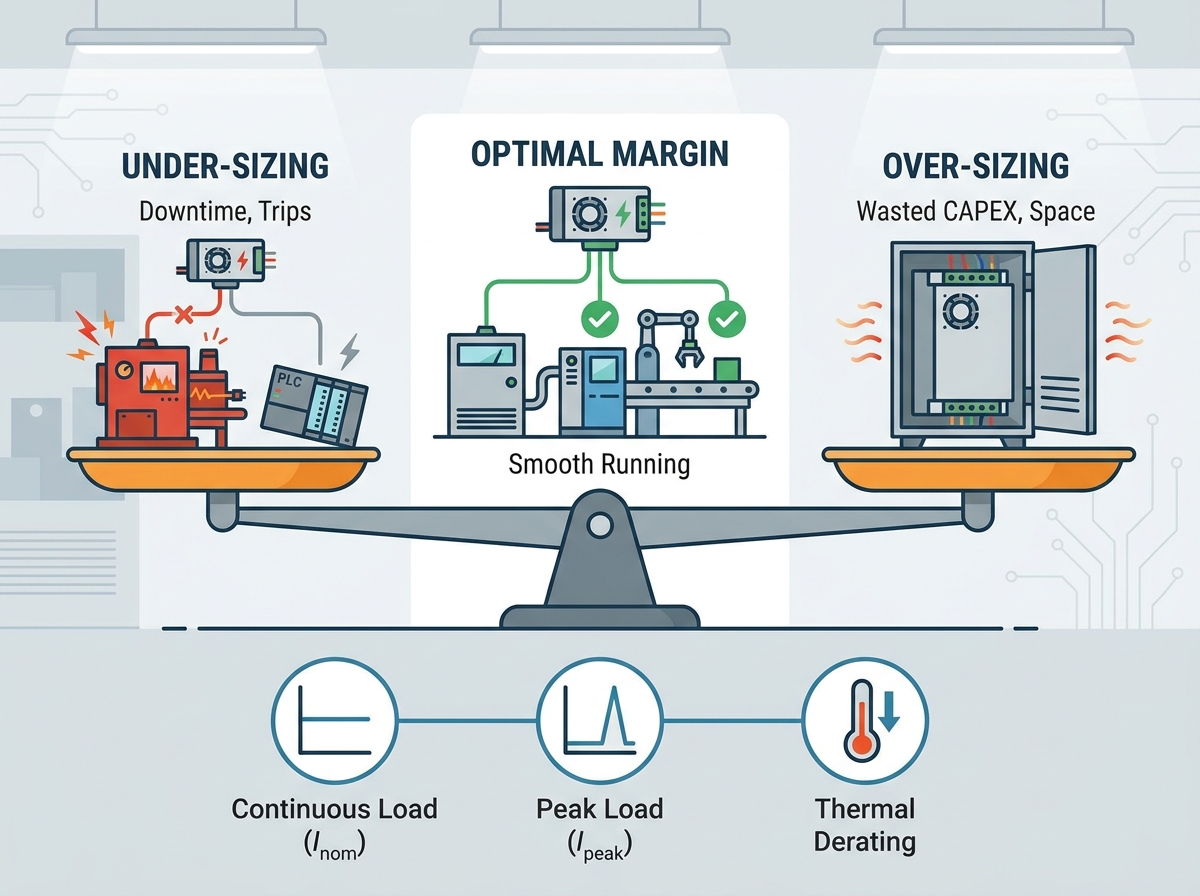

Экономическое обоснование: баланс между надежностью и завышенными техническими характеристиками

Команды инженеров часто изо всех сил пытаются найти оптимальную золотую середину при составлении спецификации мощности. Вы должны сбалансировать физическую безопасность вашего оборудования со строгими бюджетами на закупки. Достижение этого баланса требует глубокого понимания того, как электрические нагрузки ведут себя с течением времени.

Стоимость занижения размера

Когда вы выбираете агрегат исключительно на основе номинальной нагрузки, вы подвергаетесь серьезным эксплуатационным рискам. Неприятное срабатывание является наиболее распространенным признаком недостаточного размера. Это происходит, когда переходные скачки активируют внутреннюю защиту устройства от короткого замыкания. Это приводит к неожиданному завершению работы системы. Ускоренное старение компонентов представляет еще одну скрытую опасность. Непрерывная работа устройства на максимальном пределе приводит к чрезмерному внутреннему нагреву. Это тепло быстро разрушает электролитические конденсаторы. Уравнение Аррениуса гласит, что срок службы конденсатора уменьшается примерно вдвое при повышении рабочей температуры на каждые 10°C. Кроме того, агрегаты недостаточного размера часто вызывают непредсказуемые перезагрузки системы во время запуска двигателя. Это перезапускает испорченные данные и уничтожает активные производственные партии.

Ловушка чрезмерного размера

Чтобы избежать занижения размеров, некоторые инженеры применяют произвольные 100% запасы прочности. Они удваивают расчетную нагрузку и закупают массивные агрегаты. Такой подход создает определенные проблемы. Во-первых, это значительно увеличивает занимаемую площадь внутри шкафа управления. Площадка на панели стоит очень дорого. Во-вторых, это снижает электрический КПД. Импульсные силовые устройства работают наиболее эффективно при нагрузке от 50% до 80% номинальной. Эксплуатация массивного агрегата только на 20% мощности приводит к ненужным потерям тепла. Наконец, завышение размеров неоправданно увеличивает затраты на закупки. Вы платите за внутренний кремний и медь, которые никогда не будете использовать.

Критерии успеха

Окончательная спецификация должна достичь четырех различных целей. Он должен комфортно покрывать установившуюся тягу. Он должен выдерживать известные переходные скачки без падения напряжения. Он должен учитывать температурное снижение характеристик внутри закрытых панелей. Наконец, он должен оптимизировать общее соотношение цены и качества для вашего конкретного приложения.

Пошаговый расчет запаса по пиковому току

Вы не можете угадать свой путь к надежной системе. Методический подход гарантирует, что ваша спецификация будет соответствовать действительности. Следуйте этой четырехэтапной схеме проектирования, чтобы определить точные требования.

Шаг 1. Проверьте общую непрерывную нагрузку ($I_{nom}$)

Начните с суммирования номинального тока всех активных компонентов. Необходимо рассчитать нагрузку при одновременной работе устройств в стандартных условиях. Включите датчики, ПЛК, человеко-машинные интерфейсы (HMI) и стандартные реле. Просмотрите техническое описание каждого компонента в вашей спецификации. Если на устройстве указан диапазон энергопотребления, используйте максимальное установившееся значение. Эта базовая цифра представляет ваш $I_{nom}$.

Шаг 2. Определите переходные/пиковые нагрузки ($I_{peak}$)

Затем изолируйте индуктивную и емкостную нагрузку. Эти компоненты требуют большого пускового тока при включении. Двигатели постоянного тока (DC), тяжелые контакторы и большие соленоиды представляют собой типичные индуктивные нагрузки. Определите точную продолжительность этих пиковых нагрузок. Двигатель может потреблять 150% номинального тока в течение трех полных секунд. И наоборот, светодиодный драйвер может требовать 300% всего в течение 30 миллисекунд. Наметьте рабочий цикл этих событий. Частые пики требуют иных стратегий охлаждения, чем редкие, изолированные события.

Шаг 3. Примените коэффициент снижения мощности, обусловленный воздействием окружающей среды.

Тепло серьезно ограничивает подачу тока. Вам необходимо найти конкретную кривую снижения характеристик производителя для выбранного вами устройства. Определите максимальную ожидаемую рабочую температуру внутри вашего шкафа управления. Большинство промышленных установок обеспечивают 100% производительность до 50°C. За пределами этой точки они обычно теряют от 2% до 2,5% мощности на градус Цельсия. Рассчитайте фактическую потерю мощности при максимальной температуре. Мы называем это дефицитом теплового снижения номинальных характеристик.

Шаг 4: Окончательная формула маржи

Теперь объедините ваши данные в конкретный расчет. Примените следующие правила, чтобы установить базовый уровень и проверить пики.

1. Базовый расчет: рекомендуемый номинал = ($I_{nom}$ × буфер 1,25) + термическое снижение номинальных характеристик.

2. Проверка пика: сравните рассчитанный $I_{peak}$ с указанными пиковыми возможностями устройства. Убедитесь, что сертифицированная пиковая продолжительность выбранного устройства превышает самый продолжительный переходный процесс в вашей системе.

Если ваш базовый расчет предполагает блок на 10 А, но ваш 3-секундный запуск двигателя достигает 20 А, вы стоите перед выбором. Вам необходимо либо купить блок непрерывного действия на 20 А, либо найти блок на 10 А со специальной функцией повышения мощности на 200%.

Управление динамическими нагрузками и рисками пускового тока

Динамические нагрузки обманывают многих инженеров. Система может выглядеть совершенно безопасной на бумаге, но неоднократно выходить из строя в полевых условиях. Понимание поведения нагрузки поможет вам избежать ошибок стандартных спецификаций.

Запуск двигателя и соленоида

Индуктивные нагрузки борются с изменениями тока. Когда вы подаете напряжение на неподвижный двигатель, ему не хватает обратной электродвижущей силы (ЭДС). В результате он может потреблять ток, в три-пять раз превышающий номинальный, в течение нескольких миллисекунд или секунд. Стандартным силовым устройствам не хватает внутренней емкости, чтобы поддерживать такое огромное потребление. Они рассматривают внезапный спрос как ошибку. Они активируют защиту от короткого замыкания и переходят в «режим сбоя». Этот режим отключает выход и неоднократно перезапускает его. Если при расчете запаса это поведение игнорируется, ваши двигатели вместо запуска будут просто дергаться.

Емкостные нагрузки

Емкостные нагрузки представляют собой другую проблему. Пустые конденсаторы действуют как короткое замыкание в момент подачи питания. Драйверы светодиодов и сложные сетевые коммутаторы содержат массивные входные конденсаторные батареи. Они вызывают невероятно крутые, мгновенные всплески тока. В то время как индуктивные всплески могут длиться секунды, емкостные всплески часто исчезают за микросекунды. Однако амплитуда серьезная. Если всплеск упадет системное напряжение ниже минимального рабочего порога ПЛК, контроллер мгновенно перезагрузится.

Реализация Реальность

Не следует значительно увеличивать номинальный постоянный ток только для того, чтобы справиться с короткими и нечастыми скачками напряжения. Это нарушает наше правило против превышения размера. Вместо этого оцените агрегаты, разработанные специально для динамических нагрузок. Ищите устройства с функциями «Пиковая мощность» или «Усиление мощности». Эти усовершенствованные устройства могут выдерживать ток от 150% до 200% от номинального в течение 3–5 секунд. Они обеспечивают плавный запуск двигателя. После этого они возвращаются к своему высокоэффективному непрерывному рейтингу.

Таблица характеристик динамической нагрузки

Оценка форм-фактора: тепловые ограничения и монтаж

Ваш расчет маржи во многом зависит от того, насколько хорошо устройство выделяет тепло. Форм-фактор фундаментально меняет рассеивание тепла. Вы должны согласовать запасы безопасности со своей стратегией физического монтажа.

Запасы источника питания на DIN-рейке

Источник питания на DIN-рейке монтируется непосредственно на стандартную металлическую рейку внутри шкафа управления. Обычно их можно найти в панелях автоматизации высокой плотности. Этот форм-фактор основан почти исключительно на естественном конвекционном охлаждении. Холодный воздух поступает в нижние вентиляционные отверстия, поглощает тепло и выходит через верхние вентиляционные отверстия.

При расчете полей для этого форм-фактора правила вертикального зазора являются абсолютными. Производители требуют наличия определенных зазоров сверху и снизу устройства. Если вы закроете эти вентиляционные отверстия толстыми проволочными коробами, внутренняя температура резко возрастет. Соседние тепловыделяющие устройства также нарушают охлаждение. Если вы устанавливаете горячий преобразователь частоты (ЧРП) непосредственно рядом с источником питания, вам придется значительно увеличить дефицит теплового снижения номинальных характеристик. Если принудительный поток воздуха (вентиляторы шкафа) недоступен, запас по постоянному току часто должен быть выше, чтобы компенсировать застой тепла.

Закрытые параметры источника питания

Закрытый источник питания имеет защитный металлический корпус. Обычно эти устройства крепятся с помощью винтов шасси. Вы найдете их в отдельно стоящем оборудовании, в жестких заводских цехах или в средах с высокой вибрацией, где DIN-рейки могут выйти из строя. Они часто используют охлаждение базовой платы или встроенные механические вентиляторы охлаждения.

Закрытые устройства обычно более изящно справляются с более высокими температурами окружающей среды. Охлаждение опорной плиты передает тепло непосредственно в тяжелую металлическую раму машины. Однако устройства, использующие внутренние вентиляторы, представляют механический риск. Механические вентиляторы со временем выходят из строя из-за попадания пыли или износа подшипников. При выборе закрытого устройства с вентилятором оцените среднее время наработки на отказ (MTBF) при расчетной текущей нагрузке. Если вентилятор выйдет из строя, устройство резко снизит свою мощность или полностью отключится. Чтобы снизить этот риск, многие инженеры используют закрытые блоки, достаточно большие, чтобы они могли работать пассивно даже в случае отказа вентилятора.

Сравнение форм-факторов

Оценка поставщика: чтение спецификаций с инженерным скептицизмом

Таблицы данных часто скрывают важные ограничения маркетинговой терминологии. К спецификациям поставщиков следует относиться со здоровым инженерным скептицизмом. Рассчитанная маржа не имеет значения, если оборудование не работает так, как заявлено.

Непрерывные и пиковые рейтинги

Никогда не путайте краткосрочные пиковые нагрузки с продолжительной эксплуатационной способностью. Некоторые производители маркируют устройство крупным шрифтом как «240 Вт». Однако чтение мелкого шрифта показывает, что он выдерживает мощность 240 Вт только в течение трех секунд. Его фактическая непрерывная мощность может составлять всего 120 Вт. Отвергайте производителей, которые скрывают эти различия. Всегда требуйте независимой проверки. Найдите сертификаты UL, TUV или CE, подтверждающие результаты термических испытаний в установившемся режиме.

Поведение защиты от перегрузки

Вы должны точно оценить, как ведет себя агрегат, когда ваша нагрузка превышает расчетный запас. Устройства обычно используют одну из двух топологий защиты.

«Ограничение постоянного тока» идеально подходит для запуска тяжелых промышленных нагрузок. Когда нагрузка требует чрезмерного тока, устройство ограничивает ток до максимального предела. Затем он пропорционально снижает напряжение. Это позволяет тяжелым двигателям постепенно раскручиваться, не вызывая сбоев в системе.

И наоборот, «Foldback» или «Hiccup mode» полностью отключает выход при обнаружении перегрузки. Устройство подождет несколько секунд и повторит попытку. Несмотря на то, что режим икоты отлично подходит для устранения реальных коротких замыканий, он может полностью не запустить индуктивные нагрузки. Убедитесь, что вы выбрали «Ограничение постоянного тока», если в вашей системе используются большие двигатели.

Логика включения в шорт-лист

Используйте строгий, повторяемый процесс для фильтрации вариантов поставщиков. Выполните следующие последовательные шаги:

1. Фильтрация по номинальной мощности: возьмите расчет $I_{nom}$ и добавьте 25% буфера. Отбросьте любые единицы, падающие ниже этого непрерывного рейтинга.

2. Фильтрация по продолжительности пика: сопоставьте измеренную длительность переходных всплесков с сертифицированным окном повышения мощности, установленным производителем.

3. Проверьте температурную кривую: сопоставьте кривую снижения номинальных характеристик при предполагаемой температуре шкафа. Убедитесь, что устройство по-прежнему соответствует требованиям шага 1 при температуре 60°C.

4. Выбирайте по долговечности: сравните общую стоимость жизненного цикла, гарантийные сроки и установленные показатели безотказной работы среди оставшихся вариантов.

Заключение

Расчет правильной маржи остается задачей точного сбора данных, а не произвольных догадок. Определение ваших установившихся нагрузок устанавливает базовый уровень. Отображение переходных пиков позволяет успешно преодолевать индуктивные риски запуска. Применение точного температурного снижения номинальных характеристик гарантирует, что устройство выдержит суровые условия окружающей среды. Следуя этой систематической схеме, вы защитите целостность своей системы, не увеличивая первоначальные капитальные затраты.

Примите немедленные меры при следующей сборке. Тщательно просмотрите текущую спецификацию материалов. Изолируйте самые высокие индуктивные нагрузки и измерьте их точную пиковую длительность. Наконец, прежде чем оформить окончательный заказ на поставку, всегда сверяйтесь с кривыми температурного снижения характеристик вашего поставщика.

Часто задаваемые вопросы

Вопрос: Каково практическое правило безопасного запаса тока источника питания?

О: Запас на 20–30 % выше максимальной продолжительной нагрузки является отраслевым стандартом для стабильных сред. Однако это общее правило легко обойти. Особые требования к термическому снижению номинальных характеристик или исключительно высокие пусковые нагрузки требуют специальных расчетов для обеспечения безопасности.

Вопрос: Могу ли я использовать источник питания с более высоким током, чем требуется?

А: Да. Устройство будет потреблять только тот ток, который ему необходим для работы. Однако значительное превышение размера устройства (например, >50%) снижает его электрический КПД. Это также увеличивает занимаемую площадь внутри вашего шкафа и неоправданно увеличивает первоначальные затраты на оборудование.

Вопрос: Как температура влияет на текущий расчет маржи?

Ответ: Большинство промышленных силовых устройств начинают «снижать» характеристики или терять мощность при температуре выше 50–60 °C. Если внутренняя температура вашего шкафа достигает 60°C, устройство может обеспечить только 75% номинального постоянного тока. Ваш базовый запас должен быть увеличен, чтобы компенсировать этот тепловой дефицит.

Вопрос: Что произойдет, если пиковый ток превысит номинал источника питания?

О: В зависимости от конкретной внутренней топологии выходное напряжение резко упадет. Альтернативно, устройство может войти в «режим сбоя», что означает, что оно выключается и постоянно перезагружается. Такое поведение немедленно сбрасывает подключенные контроллеры и приводит к длительным простоям в работе.
