В промышленной автоматизации и панелях управления ненадежная подача электроэнергии часто приводит к остановке производственных линий. Он остается основной точкой отказа для ПЛК, датчиков и модулей связи. Инженеры часто завышают или недооценивают силовые компоненты при первоначальном проектировании панели. Обычно они неправильно понимают, как на самом деле работают диапазоны входного напряжения и гальваническая развязка в условиях реальных нагрузок. Это недоразумение неоправданно увеличивает первоначальные расходы на оборудование. Хуже того, это создает серьезные уязвимости системы, подвергая чувствительные материнские платы воздействию разрушительных контуров заземления и скачков переходного напряжения.
Мы разработали это руководство, чтобы помочь вам построить более надежную архитектуру электропитания. Ниже вы найдете конкретную, ориентированную на принятие решений структуру для оценки входных допусков. Мы также изучаем строгие требования к изоляции, специально разработанные для промышленных панелей. Освоив эти основные концепции, вы сможете защитить чувствительное оборудование, оптимизировать процесс проектирования и предотвратить непредвиденные сбои на местах до того, как они произойдут.
Ключевые выводы
- Входной диапазон определяет устойчивость: выбор правильного входного соотношения (например, 2:1 против 4:1) определяет способность системы выдерживать падения напряжения батареи, ухудшение напряжения кабеля и переходные процессы при переключении нагрузки.
- Изоляция важна для целостности системы, а не только для безопасности. Гальваническая развязка имеет решающее значение для разрыва контуров заземления и предотвращения распространения неисправностей между мощными исполнительными механизмами и чувствительными логическими цепями.
- Форм-фактор определяет температурную реальность: при оценке преобразователя постоянного тока на DIN-рейку необходимо сопоставить бумажные характеристики изоляции и входного диапазона с кривыми снижения номинальных характеристик и температурными ограничениями шкафа.
1. Инженерное влияние диапазона входного напряжения
Источники питания в промышленных условиях редко обеспечивают идеальную, плоскую кривую напряжения. Понимание того, как преобразователь справляется с этими колебаниями, требует внимательного изучения коэффициентов входного напряжения. Производители обычно определяют эти диапазоны как соотношения 2:1, 4:1 или 8:1. Эти числа представляют собой максимальное входное напряжение, разделенное на минимальное входное напряжение.
Например, в системе с номинальным напряжением 24 В может использоваться преобразователь 2:1. Это устройство принимает напряжение от 18 В до 36 В. Преобразователь 4:1, рассчитанный на ту же номинальную шину 24 В, может принимать напряжение от 9 В до 36 В. Сверхширокий преобразователь 8:1 может расширять диапазон напряжения от 9 В до 75 В. Выбор правильного соотношения напрямую влияет на то, насколько хорошо ваше оборудование выдерживает ежедневное электрическое воздействие окружающей среды.
Обработка переходных процессов и провалов
Широкий входной диапазон является обязательным для любой системы с батарейным питанием. Свинцово-кислотные или литиевые аккумуляторы существенно колеблются в зависимости от состояния их заряда. Во время массовой зарядки аккумуляторная батарея на 24 В может находиться под напряжением 27,6 В. Однако во время цикла глубокой разрядки оно может упасть ниже 19 В. Если вы выберете преобразователь с узким входным окном, система преждевременно отключится. Вы теряете важные возможности мониторинга, когда напряжение батареи падает ниже рабочего порога преобразователя.
Переключение нагрузки вызывает аналогичные головные боли. Когда большие двигатели, соленоиды или исполнительные механизмы запускаются на общей шине постоянного тока, они потребляют огромные пусковые токи. Этот внезапный спрос резко снижает напряжение местной шины на несколько миллисекунд. Эти локальные провалы напряжения легко приводят к срабатыванию чувствительных логических контроллеров. Преобразователь 4:1 или 8:1 легко преодолевает эти кратковременные провалы, сохраняя стабильность последующей электроники.
Компромисс между стоимостью и возможностями
Инженеры сталкиваются с явным компромиссом при выборе входных диапазонов. Более широкие входные диапазоны обеспечивают огромную универсальность. Они позволяют командам закупок консолидировать SKU. Вы можете использовать одну модель преобразователя 4:1 как на панелях управления 12 В, так и на 24 В. Это снижает сложность инвентаризации.
Однако эта универсальность приносит компромиссы. Чрезвычайно широкие входные диапазоны часто вынуждают разработчиков соглашаться на несколько более низкий пиковый электрический КПД. Внутренние коммутационные компоненты должны работать усерднее, чтобы снизить входное напряжение 75 В по сравнению со стабильным входным напряжением 24 В. Более того, преобразователи с высоким коэффициентом усиления обычно имеют более высокую закупочную цену из-за более сложной внутренней магнитной конструкции. Более широкие диапазоны следует указывать только там, где этого требует волатильность шины.
2. Гальваническая развязка: когда и почему ваша система этого требует
Гальваническая развязка физически разделяет входные и выходные цепи источника питания. Он предотвращает протекание постоянного тока между первичным источником питания и вторичной нагрузкой. Передача энергии через этот барьер осуществляется с помощью магнитных полей внутри трансформатора или световых волн внутри оптопары. Этот физический зазор действует как невидимый щит для вашей электроники.
Матрица решений: неизолированные или изолированные
Прежде чем указывать компонент, необходимо тщательно оценить операционную среду. Неизолированные преобразователи имеют общую землю между входом и выходом. Они стоят дешевле, работают высокоэффективно и занимают меньшую физическую площадь. Обычно мы используем их для локализованного регулирования в точке нагрузки, где потенциалы земли остаются совершенно стабильными.
Изолированные преобразователи стоят дороже и требуют больше места. Однако суровые промышленные условия абсолютно необходимы. Чтобы упростить процесс выбора, просмотрите таблицу ниже.
Диаграмма: изолированный и неизолированный преобразователь. Матрица | решений. Критерии оценки. | Неизолированные преобразователи. | Изолированные преобразователи. |
| Общее заземление | Вход и выход имеют общую землю. | Входные и выходные земли полностью разделены. |
| Основное приложение | Регулирование точки нагрузки (PoL) на одной стабильной печатной плате. | Суровые заводские цеха, дистанционные датчики, узлы связи. |
| Шумоустойчивость | Низкий. Чувствителен к шуму автобуса. | Высокий. Блокирует синфазные электрические помехи. |
| Площадь и стоимость | Очень компактный и в целом недорогой. | Больше за счет внутренних трансформаторов; более высокая первоначальная цена. |
Основные драйверы, требующие изоляции
Основная причина, по которой инженеры требуют изоляции, — это устранение контура заземления. На крупных заводах точки заземления на разных концах здания редко имеют одинаковый электрический потенциал. Если вы подключаете аналоговый датчик или коммуникационную шину RS-485 к двум разным потенциалам земли без изоляции, через кабели передачи данных протекают блуждающие токи. Эти блуждающие токи повреждают пакеты данных и ухудшают точность аналогового сигнала.
Изоляция неисправностей является вторым основным фактором. Представьте себе катастрофическое короткое замыкание, произошедшее на первичной высоковольтной шине. Изолированный преобразователь содержит эту неисправность. Это предотвращает пересечение барьера мощным скачком напряжения и повреждение хрупких микроконтроллеров вторичной стороны.
Наконец, соблюдение нормативных требований диктует пределы изоляции. Системы, предназначенные для использования в медицинских, железнодорожных или взрывоопасных средах, должны соответствовать строгим стандартам безопасности. Стандарт IEC/UL 62368-1 часто требует определенного диэлектрического выдерживаемого напряжения, например 1,5 кВ, 3 кВ или 4 кВ, чтобы гарантировать безопасность оператора в условиях неисправности.
3. Оценка преобразователя постоянного тока на DIN-рейке для промышленных условий.
Проектирование промышленных панелей требует выхода за рамки базовых электрических характеристик. При оценке преобразователя постоянного тока на DIN-рейку форм-фактор существенно влияет на надежность системы. Вы должны воплотить лабораторные спецификации уровня печатных плат в реалии шкафа управления.
Контекст форм-фактора
Монтаж имеет огромное значение. Преобразователь, припаянный к монтажной плате под открытым небом, испытывает совершенно иную тепловую динамику, чем преобразователь, плотно закрепленный на металлической рейке. Промышленные шкафы управления страдают от сильного локального перегрева. Приводы двигателей, источники питания и контакторы генерируют тепловую энергию. Поскольку в шкафах IP67 или высокогерметизированных шкафах IP20 отсутствует принудительное воздушное охлаждение, выбранный вами преобразователь должен выжить только за счет естественной конвекции.
Устройство должно сохранять точную целостность изоляции и строгое регулирование входного напряжения при выпекании при температуре окружающей среды, которая легко превышает 60°C. Если внутренняя герметизация или расстояние между компонентами деформируются под воздействием тепла, изоляционный барьер выходит из строя.
Критерии оценки для включения в короткий список
При выборе следующего преобразователя постоянного тока для DIN-рейки примените эти три строгих критерия оценки:
- Характеристики электромагнитных помех и электромагнитной совместимости. Соответствует ли устройство стандартам выбросов EN55032 класса B без необходимости использования внешних фильтрующих компонентов? Шкафы управления плотно упаковывают оборудование. Шумный преобразователь будет индуктивно передавать помехи соседним проводам аналогового датчика. Встроенная фильтрация имеет решающее значение для ограниченного пространства.
- Рабочая температура и снижение номинальных характеристик: не просто читайте максимальную температуру. Внимательно изучите кривую снижения номинальных характеристик. Устройство, рассчитанное на 15 Вт при 25°C, может безопасно выдавать только 8 Вт при 65°C. Оценка поведения устройства внутри закрытой горячей панели предотвращает загадочные отключения в летнее время.
- Интегрированная защита: изоляция сама по себе не может предотвратить все сбои. Убедитесь в наличии надежных OVP (защита от перенапряжения), OLP (защита от перегрузки) и SCP (защита от короткого замыкания). Эти механизмы должны срабатывать автоматически и корректно восстанавливаться после устранения неисправности.
Рекомендация: всегда оставляйте зазор не менее 5 миллиметров с каждой стороны модуля с конвекционным охлаждением. Этот зазор позволяет вертикальному потоку воздуха отводить тепло от корпуса.
4. Реальная реализация: выбор преобразователя постоянного тока DDR-15.
Давайте применим эту структуру оценки к практическому сценарию. Представьте, что вам нужно указать маломощное решение для распределенного узла управления. Этот узел функционирует как шлюз Интернета вещей внутри шумного автомобильного завода. Шлюз извлекает данные из устаревших последовательных устройств и передает их в магистраль промышленного Ethernet.
Применение фреймворка

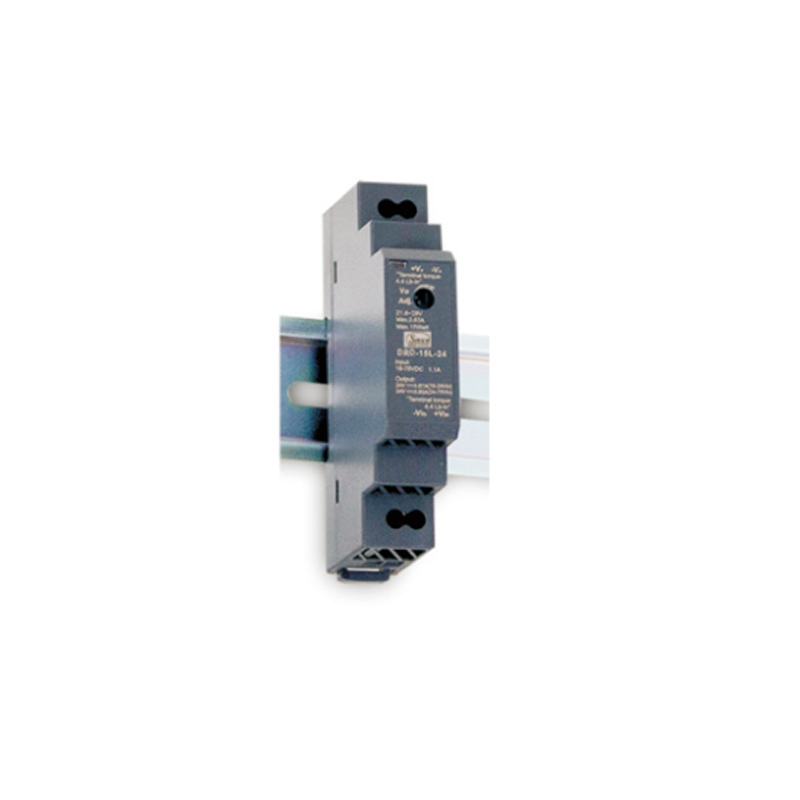

Такой модуль, как преобразователь постоянного тока DDR-15, идеально подходит для этого сценария благодаря своим специфическим инженерным особенностям. Сначала мы рассмотрим проверку входного диапазона. Это 15-ваттное устройство имеет сверхширокий входной сигнал 4:1. Он комфортно принимает напряжение 9–36 В или 18–75 В в зависимости от конкретной модели.
Это широкое окно стандартизирует спецификацию материалов (BOM). На заводе, вероятно, используются различные напряжения шины. Некоторые шкафы работают от напряжения 12 В, тогда как другие используют сильно нагруженные шины 24 В, подверженные сильным колебаниям напряжения. Одна единственная модель преобразователя легко справляется с обеими средами, устраняя необходимость иметь на складе несколько вариантов.
Изоляция и физические ограничения
Затем проанализируйте характеристики изоляции. Уровень изоляции входов/выходов 4 кВ постоянного тока обеспечивает невероятно надежную защиту. В заводских цехах наблюдаются огромные переходные процессы от сварочного оборудования и приводов с регулируемой частотой. Этот барьер 4 кВ гарантирует, что эти пики не смогут пройти вверх по линиям электропередачи и разрушить чувствительный микропроцессор внутри шлюза Интернета вещей.
Наконец, физические ограничения определяют удобство использования. Недвижимость с DIN-рейкой требует высокой премии. На панелях управления всегда не хватает места. Сверхтонкие профили, часто шириной около 17,5 мм, позволяют инженерам размещать на направляющей больше функциональных узлов. Несмотря на такую узкую ширину, тщательная внутренняя конструкция обеспечивает сохранение требуемых зазоров и путей утечки для изоляции 4 кВ.
5. Общие риски усыновления и стратегии их смягчения
Даже опытные инженеры иногда неправильно интерпретируют технические характеристики блоков питания. Неправильное понимание этих спецификаций приводит непосредственно к преждевременным сбоям в эксплуатации. Ниже мы рассмотрим три распространенных риска внедрения и способы их активного смягчения.
Путаница напряжения изоляции с рабочим напряжением
Многие проектировщики предполагают, что номинал «изоляции 1500 В постоянного тока» означает, что преобразователь может непрерывно работать при разнице потенциалов 1000 В. Это предположение опасно.
Смягчение: вы должны понимать, что номинальные напряжения изоляции обычно относятся к 60-секундному испытанию на устойчивость. Это число представляет собой максимальный кратковременный всплеск, который барьер может мгновенно заблокировать. Это не указывает на непрерывную работоспособность. Всегда сверяйтесь с техническим описанием предела «постоянного рабочего напряжения». Это число обычно намного ниже, часто около нескольких сотен вольт. Превышение постоянного рабочего напряжения со временем приводит к ухудшению внутренней изоляции.
Игнорирование требований к минимальной нагрузке
Некоторые конкретные топологии питания требуют минимальной нагрузки для правильной работы. Если вы подключите преобразователь к цепи датчика, которая время от времени переходит в спящий режим, потребляемая мощность может упасть почти до нуля.
Смягчение: некоторые старые конструкции преобразователей требуют минимальной нагрузки не менее 10 % для поддержания стабильного выходного сигнала. Без этой нагрузки выходное напряжение может оказаться опасно высоким, что может привести к повреждению подключенных датчиков. Убедитесь, что конвертер, включенный в список, поддерживает требование «отсутствие минимальной нагрузки». Современные импульсные стабилизаторы обычно корректно справляются с условиями нулевой нагрузки, но вы должны это явно подтвердить в технической документации.
Без учета термического снижения номинальных характеристик
Выбор преобразователя мощностью 15 Вт для постоянной нагрузки мощностью 15 Вт на бумаге звучит логично. Однако выполнение этого процесса в корпусе с температурой 55°C гарантирует короткий срок службы компонента. Нагрев резко снижает эффективность и емкость компонентов.
Меры смягчения: Никогда не запускайте силовой компонент на 100% мощности в жаркой среде. Всегда рассчитывайте фактическую нагрузку на основе кривой снижения характеристик при высоких температурах, указанной производителем. Примените стандартный буфер запаса от 20% до 30%. Если для вашей максимальной нагрузки требуется 15 Вт на горячей панели, вам, вероятно, потребуется установить преобразователь на 20 или 30 Вт, чтобы обеспечить долгосрочную надежность.
Заключение
Входной диапазон и гальваническая развязка представляют собой гораздо больше, чем просто основные характеристики флажка. Они служат основой всей архитектуры вашей системы управления. Неправильная оценка этих параметров подвергает ваши материнские платы воздействию контуров заземления, провалам напряжения и катастрофическим переходным скачкам. Рассматривая модуль питания как важнейшую меру защиты, а не как простой аксессуар, вы значительно увеличиваете время безотказной работы системы.
Выровняйте коэффициент входного напряжения непосредственно в зависимости от нестабильности источника питания. Строго сопоставляйте уровни изоляции с уровнем шума окружающей среды и рисками, связанными с соблюдением техники безопасности. Кроме того, всегда отдавайте приоритет форм-факторам, проверенным для работы в высокотемпературных шкафах.
В качестве следующего шага наметьте точный бюджет мощности и допуск по напряжению для вашей будущей сборки панели. Загрузите и ознакомьтесь с кривыми температурного снижения номинальных характеристик преобразователей, включенных в короткий список. Наконец, перед окончательной доработкой спецификации запросите инженерные образцы для проведения физических тепловых и нагрузочных испытаний в ваших реальных шкафах управления.
Часто задаваемые вопросы
Вопрос: В чем разница между входным диапазоном 2:1 и 4:1?
О: Диапазон 2:1 (например, 18–36 В) позволяет максимальному входному напряжению быть вдвое больше минимального, что идеально подходит для стабильных шин 24 В. Диапазон 4:1 (например, 9–36 В) обеспечивает максимальное входное напряжение, в четыре раза превышающее минимальное, что необходимо для сред с сильными перепадами напряжения или батареями различных типов.
Вопрос: Всегда ли мне нужен изолированный преобразователь постоянного тока в постоянный для установки на DIN-рейку?
О: Не всегда, но настоятельно рекомендуется. Если вы питаете изолированную локализованную нагрузку (например, светодиодный индикатор) от стабильного источника питания, неизолированный вариант работает. Если вы питаете ПЛК, модули связи или подключаетесь к заземлению здания, изоляция имеет решающее значение для предотвращения контуров заземления.
Вопрос: Как колебания входного напряжения влияют на выход изолированного преобразователя?
О: Пока входное напряжение остается в заданном диапазоне (и устройство не подвергается термическому риску), внутренняя топология переключения и контур обратной связи будут поддерживать жестко регулируемое выходное напряжение (обычно в пределах ±1% или ±2%).
