| Модель | ДРД-15Г-5 | ДРД-15Г-12 | ДРД-15Г-15 | ДРД-15Г-24 |
| Выход | Выходное напряжение | 5 В | 12 В | 15 В | 24 В |
| Номинальный ток | 3 А | 1,25 А | 1 А | 0,63 А |
| Текущий диапазон | 0–3 А | 0–1,25 А | 0–1 А | 0–0,63 А |
| Рейтинг власти | 15 Вт | 15 Вт | 15 Вт | 15 Вт |
| Пульсация и шум (макс.) | 50 мВпик-пик | 60 мВпик-пик | 75 мВпик-пик | 100 мВпик-пик |
| Диапазон регулировки напряжения | 4,5–5,5 В | 9–13,2 В | 13,5–16,5 В | 21,6–28 В |
| Точность напряжения | ± 2,0% | ± 2,0% | ± 2,0% | ± 2,0% |
| Линейное регулирование | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Регулирование нагрузки | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% |
| Время запуска | 120 мс |
| Время подъема | 85 мс (полная нагрузка) |
| Время удержания (типичное) | Тип G: 8 мс при входном напряжении 24 В |
| Внешняя емкость | 3300 мкФ | 1200 мкФ | 1200 мкФ | 680 мкФ |
| Вход | Диапазон входного напряжения | 9–36 В постоянного тока |
| Эффективность (тип.) | 84% | 85% | 85% | 86% |
| постоянный ток | 0,8 А/24 В постоянного тока |
| Пусковой ток | 15 А/24 В постоянного тока |
| Защита | Перегрузка | Мощность оценщика 110-150% |
| Режим икоты, автоматически восстанавливается после устранения неисправности. |
| Над напряжением | 5,75–7 В | 13,8–16,2 В | 17,25–20,25 В | 28,8–34 В |
| Тип защиты: выключите напряжение O/P, повторная работа для восстановления |
| Обратная полярность | Автоматическое восстановление на основе MOSFET (без повреждений) |
| Блокировка при пониженном напряжении | Вход 24 В (тип G): ВКЛ ≥9 В, ВЫКЛ ≤8,5 В |
| Среда | Рабочая температура | от -40°C до +85°C (см. кривую снижения номинальных характеристик) |
| Влажность | Относительная влажность 5–95 % (без конденсации) |
| Температура хранения/Влажность | От -40°C до +85°C, относительная влажность 5–95 % (без конденсата) |
| Температурный коэффициент | ±0,03%/°C (0–60°C) |
| Устойчивость к вибрации | 10–500 Гц, 2G (оси X/Y/Z, 60 мин/цикл) |
| Высота | 2000 м |
Безопасность
&
EMC | Соответствие требованиям безопасности | МЭК 62368-1 ГБ4943.1 |
| EMC выбросы | EN55032 (CISPR32) Класс B, EN61000-3-3 |
| EMC Immunity | EN 61000-4-2, 3, 4, 5, 6, 8 |
| Выдерживая напряжение | Я/ПО/П: 3КВДК |
| Сопротивление изоляции | I/PO/P>100 МОм / 500 В постоянного тока / 25 ℃ / 70 % относительной влажности |
| Другие | MTBF | 907 тысяч часов (мин) при 25°C (MIL-HDBK-217F) |
| Dimensions | 17,5 × 90 × 54,5 мм (Ш×В×Г) |
| Масса | 68 г/шт. |
| Примечание | 1. Все характеристики измерены при входном напряжении 24 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25°C, если не указано иное.
2.Метод измерения пульсаций/шума: 12-дюймовая витая пара с параллельно включенными конденсаторами 0,1 мкФ + 47 мкФ, полоса пропускания 20 МГц.
3.Погрешность включает в себя погрешность настройки, регулировку линии и регулировку нагрузки.
4.Снижение номинальных характеристик требуется при низком входном напряжении; см. кривую снижения номинальных характеристик.
5.Соответствие ЭМС должно быть проверено при интеграции конечного устройства.
6.Снижение номинальных значений при температуре выше 2000 м (6500 футов):
|

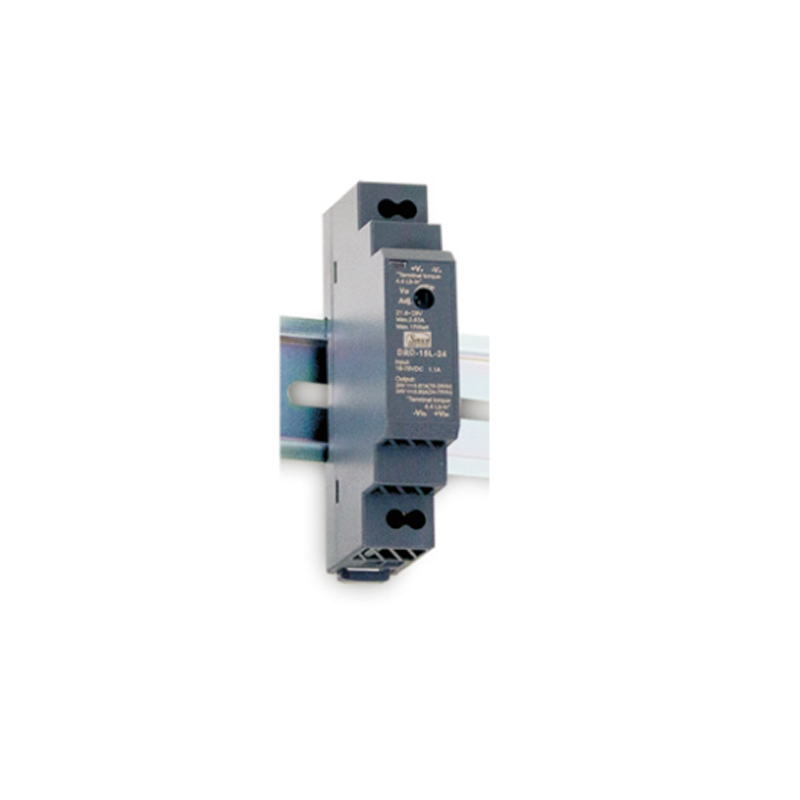

| Модель | ДРД-15Л-5 | ДРД-15Л-12 | ДРД-15Л-15 | ДРД-24Л-24 |
| Выход | Выходное напряжение | 5 В | 12 В | 15 В | 24 В |
| Номинальный ток | 3 А | 1,25 А | 1 А | 0,63 А |
| Текущий диапазон | 0–3 А | 0–1,25 А | 0–1 А | 0–0,63 А |
| Рейтинг власти | 15 Вт | 15 Вт | 15 Вт | 15 Вт |
| Пульсация и шум (макс.) | 50 мВпик-пик | 60 мВпик-пик | 75 мВпик-пик | 100 мВпик-пик |
| Диапазон регулировки напряжения | 4,5–5,5 В | 9–13,2 В | 13,5–16,5 В | 21,6–28 В |
| Точность напряжения | ± 2,0% | ± 2,0% | ± 2,0% | ± 2,0% |
| Линейное регулирование | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Регулирование нагрузки | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% |
| Время запуска | 120 мс |
| Время подъема | 85 мс (полная нагрузка) |
| Время удержания (типичное) | L-тип: 16 мс при входном напряжении 48 В |
| Внешняя емкость | 3300 мкФ | 1200 мкФ | 1200 мкФ | 1000 мкФ |
| Вход | Диапазон входного напряжения | 18–75 В постоянного тока |
| Эффективность (тип.) | 85% | 86% | 86% | 87% |
| постоянный ток | 0,4 А/48 В постоянного тока |
| Пусковой ток | 15 А/48 В постоянного тока |
| Защита | Перегрузка | Мощность оценщика 110-150% |
| Режим икоты, автоматически восстанавливается после устранения неисправности. |
| Над напряжением | 5,75–7 В | 13,8–16,2 В | 17,25–20,25 В | 28,8–34 В |
| Тип защиты: выключите напряжение O/P, повторная работа для восстановления |
| Обратная полярность | Автоматическое восстановление на основе MOSFET (без повреждений) |
| Блокировка при пониженном напряжении | Вход 48 В (тип G): ВКЛ. ≥18 В, ВЫКЛ. ≤17 В. |
| Среда | Рабочая температура | от -40°C до +85°C (см. кривую снижения номинальных характеристик) |
| Влажность | Относительная влажность 5–95 % (без конденсации) |
| Температура хранения/Влажность | От -40°C до +85°C, относительная влажность 5–95 % (без конденсата) |
| Температурный коэффициент | ±0,03%/°C (0–60°C) |
| Устойчивость к вибрации | 10–500 Гц, 2G (оси X/Y/Z, 60 мин/цикл) |
| Высота | 2000 м |
Безопасность
&
EMC | Соответствие требованиям безопасности | МЭК 62368-1, ГБ4943.1 |
| EMC выбросы | EN55032 (CISPR32) Класс B, EN61000-3-3 |
| EMC Immunity | EN 61000-4-2, 3, 4, 5, 6, 8 |
| Выдерживая напряжение | Я/ПО/П: 3КВДК |
| Сопротивление изоляции | I/PO/P>100 МОм / 500 В постоянного тока / 25 ℃ / 70 % относительной влажности |
| Другие | MTBF | 907 тысяч часов (мин) при 25°C (MIL-HDBK-217F) |
| Dimensions | 17,5 × 90 × 54,5 мм (Ш×В×Г) |
| Масса | 68 г/шт. |
| Примечание | 1. Все характеристики измерены при входном напряжении 24 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25°C, если не указано иное.
2.Метод измерения пульсаций/шума: 12-дюймовая витая пара с параллельно включенными конденсаторами 0,1 мкФ + 47 мкФ, полоса пропускания 20 МГц.
3.Погрешность включает в себя погрешность настройки, регулировку линии и регулировку нагрузки.
4.Снижение номинальных характеристик требуется при низком входном напряжении; см. кривую снижения номинальных характеристик.
5.Соответствие ЭМС должно быть проверено при интеграции конечного устройства.
6.Снижение номинальных значений при температуре выше 2000 м (6500 футов):
|
