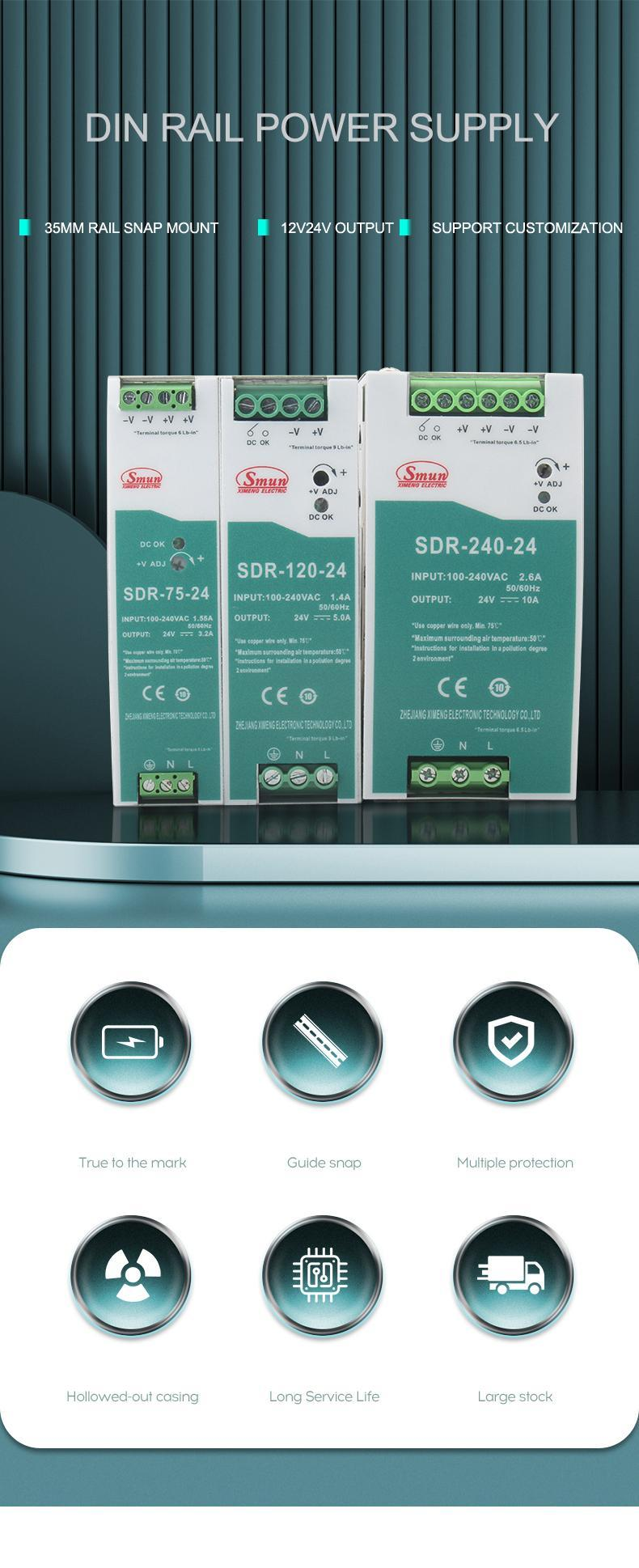

Промышленный источник питания на DIN-рейку с одним выходом серии SDR мощностью от 75 до 480 Вт

Поделиться с:

Промышленный источник питания на DIN-рейку с одним выходом серии SDR мощностью от 75 до 480 Вт

Мощность:
75 Вт~480 Вт
Функции :
Пластиковый корпус, ультратонкий

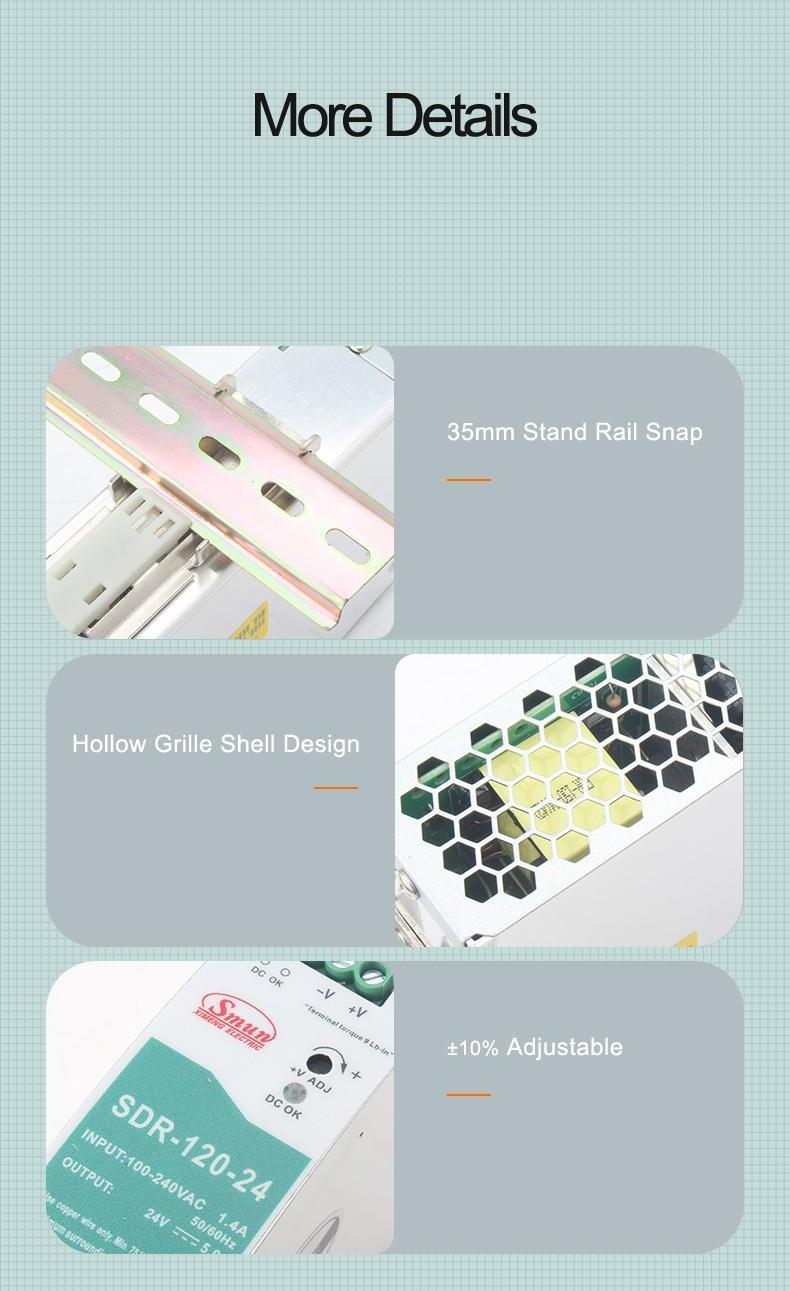

Сборка на промышленной рейке ТС-35/7,5 или 15.
Встроенная активная функция PFC

Высокая эффективность

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
СДР
Марка продукта:
SMUN

Описание:

Серия SDR представляет собой переключаемый источник питания, монтируемый на DIN-рейку, широко используемый, среди прочего, в промышленном управлении, оборудовании автоматизации, контрольно-измерительных приборах, устройствах связи и светодиодном освещении. Вот краткий обзор его основных особенностей и характеристик:

Ряд	Мощность (Вт)	Вход (В переменного тока)	Выход (В постоянного тока)	Размер (мм)	Гарантия (лет)
СДР-75	75	90-264	12,24,48	32Х125,2Х102	3
СДР-120	120		12,24,48	40Х125,2Х113,5
СДР-240	240		24,48	63Х125,2Х113,5
СДР-480	480		24,48	85,5Х125,2Х128,5

Функции:

Широкий диапазон входного напряжения . Серия SDR рассчитана на широкий диапазон входного напряжения, обычно охватывающий 85–264 В переменного тока или 100–370 В постоянного тока, что позволяет ему стабильно работать в соответствии с различными мировыми электрическими стандартами, тем самым повышая его универсальность и гибкость.
Высокая эффективность: будучи энергоэффективным источником питания, SDR обычно достигает эффективности преобразования выше 80%, а некоторые модели даже выше. Это не только снижает потребление энергии, но также снижает эксплуатационные расходы и воздействие на окружающую среду.
Низкое энергопотребление без нагрузки. В соответствии со стандартами, такими как ErP Lot 6, эти блоки питания имеют минимальное энергопотребление при разгрузке или небольшой нагрузке, что соответствует требованиям экологичного энергосбережения.
Комплексные механизмы защиты: помимо основных защит, таких как защита от короткого замыкания (SCP), защита от перенапряжения (OVP) и защита от перегрузки (OLP), SDR-240 может также иметь защиту от перегрева (OTP), обеспечивающую автоматическое отключение выходного сигнала в нештатных условиях для предотвращения повреждений.
Международные сертификаты. Эти продукты обычно проходят несколько международных сертификатов безопасности, включая CE, TÜV и другие, что гарантирует качество и безопасность продукции для применения на мировом рынке.
Регулируемое выходное напряжение: некоторые модели могут предлагать точную настройку выходного напряжения, что позволяет пользователям регулировать выходное напряжение в соответствии с конкретными потребностями, повышая гибкость.

Приложения:

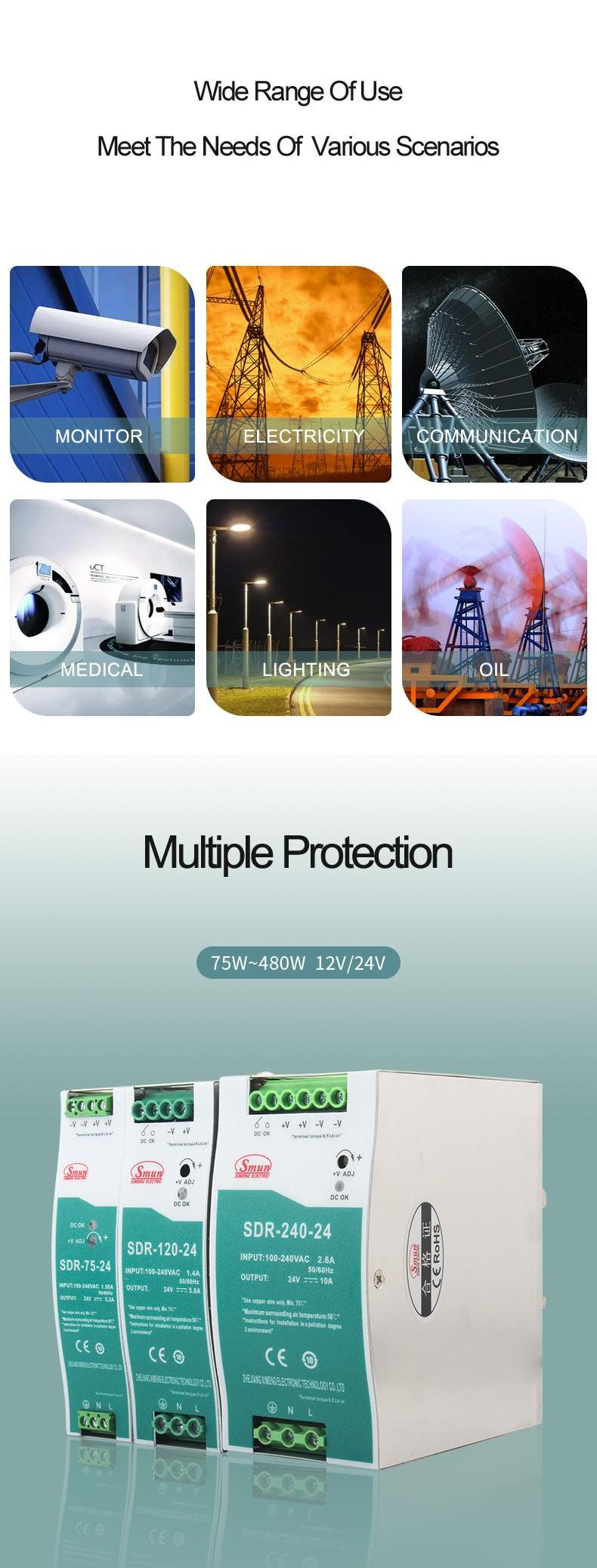

Промышленная автоматизация: обеспечивает стабильное питание постоянного тока для элементов управления ПЛК, датчиков, исполнительных механизмов и другого оборудования промышленной автоматизации.
Безопасность и наблюдение: питает камеры видеонаблюдения, системы контроля доступа, системы сигнализации и другие устройства безопасности, обеспечивая бесперебойную работу 24 часа в сутки, 7 дней в неделю.
Светодиодное освещение: Подходит для внутренних и наружных светодиодных систем освещения, особенно для светодиодных лент и светильников, требующих постоянного напряжения.
Телекоммуникационное оборудование: обеспечивает питание маршрутизаторов, коммутаторов, точек беспроводного доступа и другой телекоммуникационной инфраструктуры, обеспечивая стабильность передачи данных.
Системы контроля и управления: используются в различных измерительных приборах, системах автоматического управления, обеспечивают питание контроллеров, дисплеев и т. д.
Медицинские устройства. Хотя не все модели SDR-240 подходят для медицинских устройств, некоторые сертифицированные модели могут использоваться в качестве вспомогательного источника питания в медицинских инструментах, таких как устройства мониторинга и небольшое терапевтическое оборудование.

Технические характеристики:

Модель		СДР-75-12	СДР-75-24	СДР-75-48
Выход	Напряжение постоянного тока	12 В	24 В	48 В
	Текущий диапазон	0-6.3a	0-3,2 А	0-1.6a
	Рейтинг власти	75,6 Вт	76,8 Вт	76,8 Вт
	Волновой шум (макс)	100 МВП-P	120MVP-P	150MVP-P
	Напряжение прил	12-14В	24-28В	48-55В
	Толерантность к напряжению	± 1,0%	± 1,0%	± 1,0%
	Линейное регулирование	± 0,5%	± 0,5%	± 0,5%
	Регулирование нагрузки	± 1,0%	± 1,0%	± 1,0%
	Настроить, время подъема	1500 мс, 60 мс/230 В переменного тока 3000 мс, 60 мс/115 В переменного тока (полная нагрузка)
	Удержать время	80 мс/230 В переменного тока 20 мс/115 В переменного тока (полная нагрузка)
Вход	Диапазон напряжения	88 ~264 В переменного тока 124 ~ 370 В постоянного тока [работа на входе постоянного тока возможна при подключении AC/L(+),AC/N(-)]
	Частота	47 ~ 63 Гц
	Эффективность	88,5%	89%	90%
	Ток AC	1,4 А/115 В переменного тока 0,85 А/230 В переменного тока
	Придумывать	30 А/115 В переменного тока 50 А/230 В переменного тока
	Ток утечки	<1MA / 240VAC
Защита	Перегрузка	Обычно работает в пределах 110 ~ 150% номинальной выходной мощности в течение более 3 секунд, а затем выключает рабочее напряжение, повторно включает питание для восстановления.
		Номинальная мощность 150 ~ 170%, ограничение постоянного тока с автоматическим восстановлением в течение 3 секунд, а затем через 3 секунды отключается рабочее напряжение, повторно включается для восстановления.
	Над напряжением	14-17В	29-33В	56-65В
		Тип защиты: Отключение рабочего напряжения, повторное включение для восстановления.
	Перегрев	Отключите рабочее напряжение, повторно включите питание для восстановления после снижения температуры.
Среда	Рабочая температура	-8
	Работая влажность	20 ~ 95% RH не конденсирование
	Температура хранения	-40 ~ +85 ℃, 10 ~ 95% RH
	Temp.coeffiel	± 0,03%/℃ (0 ~ 50 ℃)
	Вибрация	Компонент: 10 ~ 500 Гц, 2G 10min./1 цикл ， 60 минут. каждый вдоль оси x, y, z; Установка: соответствие IEC60068-2-6
Безопасность	Стандарты безопасности	Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, одобрено BSMI CNS14336-1; (соответствует BS EN/EN60204-1)
	Выдерживая напряжение	I/PO/P: 2 кВА переменного тока I/P-FG: 2 кВА переменного тока O/P-FG: 0,5 кВА переменного тока
	Сопротивление изоляции	I/PO/P, I/P-FG, O/P-FG:> 100 М Ом/500VDC/25 ℃/70% RH
	EMC выбросы	Соответствие BS EN/EN55032(CISPR32), BS EN/EN61000-3-2, EAC TP TC 020, CNS13438, класс A.
	EMC Immunity	Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), уровень тяжелой промышленности, критерии A, EAC TP TC 020
Другие	MTBF	479,8 тыс. часов MIL-HDBK-217F (25℃)
	Измерение	32125,2102 мм (ДШВ)
	Упаковка	0,51 кг; 28 шт./15,3 кг/1,22 куб.фута
Примечание	1. Все параметры, не упомянутые, не упомянутые, измеряются при входе 230 В, номинальной нагрузки и 25 ℃ температуры окружающей среды. 2. Ripple & Noise измеряются при 20 МГц полосы пропускания с помощью 12 'Twisted парного провода, завершенного с параллельным конденсатором 0,1 UF и 47 UF. 3. Допуск: включает в себя допуск на установку, регулировку линии и регулировку нагрузки. 4. Питание считается компонентом, который будет установлен в конечное оборудование. Окончательное оборудование должно быть повторно подтверждено, что оно все еще соответствует директивам EMC. 5. Зазоры при установке: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при постоянной нагрузке на полную мощность. В случае, если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. 6. При низком входном напряжении может потребоваться снижение номинальных характеристик. Пожалуйста, проверьте кривую снижения характеристик для получения более подробной информации. 7. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации.

Модель		СДР-120-12	СДР-120-24	СДР-120-48
Выход	Напряжение постоянного тока	12 В	24 В	48 В
	Текущий диапазон	0-10А	0-5A	0-2.5a
	Рейтинг власти	120 Вт	120 Вт	120 Вт
	Волновой шум (макс)	100 МВП-P	120MVP-P	150MVP-P
	Напряжение прил	12-14В	24-28В	48-55В
	Толерантность к напряжению	± 1,0%	± 1,0%	± 1,0%
	Линейное регулирование	± 0,5%	± 0,5%	± 0,5%
	Регулирование нагрузки	± 1,0%	± 1,0%	± 1,0%
	Настроить, время подъема	1500 мс, 60 мс/230 В переменного тока 3000 мс, 60 мс/115 В переменного тока (полная нагрузка)
	Удержать время	20 мс/230 В переменного тока 20 мс/115 В переменного тока (полная нагрузка)
Вход	Диапазон напряжения	88 ~264 В переменного тока 124 ~ 370 В постоянного тока [работа на входе постоянного тока возможна при подключении AC/L(+),AC/N(-)]
	Частота	47 ~ 63 Гц
	Эффективность	85%	88%	90%
	Ток AC	1,4 А/115 В переменного тока 0,85 А/230 В переменного тока
	Придумывать	30 А/115 В переменного тока 50 А/230 В переменного тока
	Ток утечки	<1MA / 240VAC
Защита	Перегрузка	Обычно работает в пределах 110 ~ 150% номинальной выходной мощности в течение более 3 секунд, а затем выключает рабочее напряжение, повторно включает питание для восстановления.
		Номинальная мощность 150 ~ 170%, ограничение постоянного тока с автоматическим восстановлением в течение 3 секунд, а затем через 3 секунды отключается рабочее напряжение, повторно включается для восстановления.
	Над напряжением	14-17В	29-33В	56-65В
		Тип защиты: Отключение рабочего напряжения, повторное включение для восстановления.
	Перегрев	Отключите рабочее напряжение, повторно включите питание для восстановления после снижения температуры.
Среда	Рабочая температура	-8
	Работая влажность	20 ~ 95% RH не конденсирование
	Температура хранения	-40 ~ +85 ℃, 10 ~ 95% RH
	Temp.coeffiel	± 0,03%/℃ (0 ~ 50 ℃)
	Вибрация	Компонент: 10 ~ 500 Гц, 2G 10min./1 цикл ， 60 минут. каждый вдоль оси x, y, z; Установка: соответствие IEC60068-2-6
Безопасность	Стандарты безопасности	Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, одобрено BSMI CNS14336-1; (соответствует BS EN/EN60204-1)
	Выдерживая напряжение	I/PO/P: 2 кВА переменного тока I/P-FG: 2 кВА переменного тока O/P-FG: 0,5 кВА переменного тока
	Сопротивление изоляции	I/PO/P, I/P-FG, O/P-FG:> 100 М Ом/500VDC/25 ℃/70% RH
	EMC выбросы	Соответствие BS EN/EN55032(CISPR32), BS EN/EN61000-3-2, EAC TP TC 020, CNS13438, класс A.
	EMC Immunity	Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), уровень тяжелой промышленности, критерии A, EAC TP TC 020
Другие	MTBF	292,1 тыс. часов MIL-HDBK-217F (25℃)
	Измерение	40125,2113,5 мм (ДШВ)
	Упаковка	0,67 кг; 28 шт./15,3 кг/1,22 куб.фута
Примечание	1. Все параметры, не упомянутые, не упомянутые, измеряются при входе 230 В, номинальной нагрузки и 25 ℃ температуры окружающей среды. 2. Ripple & Noise измеряются при 20 МГц полосы пропускания с помощью 12 'Twisted парного провода, завершенного с параллельным конденсатором 0,1 UF и 47 UF. 3. Допуск: включает в себя допуск на установку, регулировку линии и регулировку нагрузки. 4. Питание считается компонентом, который будет установлен в конечное оборудование. Окончательное оборудование должно быть повторно подтверждено, что оно все еще соответствует директивам EMC. 5. Зазоры при установке: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при постоянной нагрузке на полную мощность. В случае, если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. 6. При низком входном напряжении может потребоваться снижение номинальных характеристик. Пожалуйста, проверьте кривую снижения характеристик для получения более подробной информации. 7. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации.

Модель		СДР-240-12	СДР-240-24	СДР-240-48
Выход	Напряжение постоянного тока	12 В	24 В	48 В
	Текущий диапазон	0-20а	0-10А	0-5A
	Рейтинг власти	240 Вт	240 Вт	240 Вт
	Волновой шум (макс)	100 МВП-P	120MVP-P	150MVP-P
	Напряжение прил	12-14В	24-28В	48-55В
	Толерантность к напряжению	± 1,0%	± 1,0%	± 1,0%
	Линейное регулирование	± 0,5%	± 0,5%	± 0,5%
	Регулирование нагрузки	± 1,0%	± 1,0%	± 1,0%
	Настроить, время подъема	1500 мс, 60 мс/230 В переменного тока 3000 мс, 60 мс/115 В переменного тока (полная нагрузка)
	Удержать время	20 мс/230 В переменного тока 20 мс/115 В переменного тока (полная нагрузка)
Вход	Диапазон напряжения	88 ~264 В переменного тока 124 ~ 370 В постоянного тока [работа на входе постоянного тока возможна при подключении AC/L(+),AC/N(-)]
	Частота	47 ~ 63 Гц
	Эффективность	85%	88%	90%
	Ток AC	1,4 А/115 В переменного тока 0,85 А/230 В переменного тока
	Придумывать	30 А/115 В переменного тока 50 А/230 В переменного тока
	Ток утечки	<1MA / 240VAC
Защита	Перегрузка	Обычно работает в пределах 110 ~ 150% номинальной выходной мощности в течение более 3 секунд, а затем выключает рабочее напряжение, повторно включает питание для восстановления.
		Номинальная мощность 150 ~ 170%, ограничение постоянного тока с автоматическим восстановлением в течение 3 секунд, а затем через 3 секунды отключается рабочее напряжение, повторно включается для восстановления.
	Над напряжением	14-17В	29-33В	56-65В
		Тип защиты: Отключение рабочего напряжения, повторное включение для восстановления.
	Перегрев	Отключите рабочее напряжение, повторно включите питание для восстановления после снижения температуры.
Среда	Рабочая температура	-8
	Работая влажность	20 ~ 95% RH не конденсирование
	Температура хранения	-40 ~ +85 ℃, 10 ~ 95% RH
	Temp.coeffiel	± 0,03%/℃ (0 ~ 50 ℃)
	Вибрация	Компонент: 10 ~ 500 Гц, 2G 10min./1 цикл ， 60 минут. каждый вдоль оси x, y, z; Установка: соответствие IEC60068-2-6
Безопасность	Стандарты безопасности	Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, одобрено BSMI CNS14336-1; (соответствует BS EN/EN60204-1)
	Выдерживая напряжение	I/PO/P: 2 кВА переменного тока I/P-FG: 2 кВА переменного тока O/P-FG: 0,5 кВА переменного тока
	Сопротивление изоляции	I/PO/P, I/P-FG, O/P-FG:> 100 М Ом/500VDC/25 ℃/70% RH
	EMC выбросы	Соответствие BS EN/EN55032(CISPR32), BS EN/EN61000-3-2, EAC TP TC 020, CNS13438, класс A.
	EMC Immunity	Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), уровень тяжелой промышленности, критерии A, EAC TP TC 020
Другие	MTBF	292,1 тыс. часов MIL-HDBK-217F (25℃)
	Измерение	63125,2113,5 мм (ДШВ)
	Упаковка	1,03 кг; 12 шт./13,4 кг/1,22 куб. футов
Примечание	1. Все параметры, не упомянутые, не упомянутые, измеряются при входе 230 В, номинальной нагрузки и 25 ℃ температуры окружающей среды. 2. Ripple & Noise измеряются при 20 МГц полосы пропускания с помощью 12 'Twisted парного провода, завершенного с параллельным конденсатором 0,1 UF и 47 UF. 3. Допуск: включает в себя допуск на установку, регулировку линии и регулировку нагрузки. 4. Питание считается компонентом, который будет установлен в конечное оборудование. Окончательное оборудование должно быть повторно подтверждено, что оно все еще соответствует директивам EMC. 5. Зазоры при установке: 40 мм сверху, 20 мм снизу, 5 мм слева и справа рекомендуется при постоянной нагрузке на полную мощность. В случае, если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. 6. При низком входном напряжении может потребоваться снижение номинальных характеристик. Пожалуйста, проверьте кривую снижения характеристик для получения более подробной информации. 7. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации.
