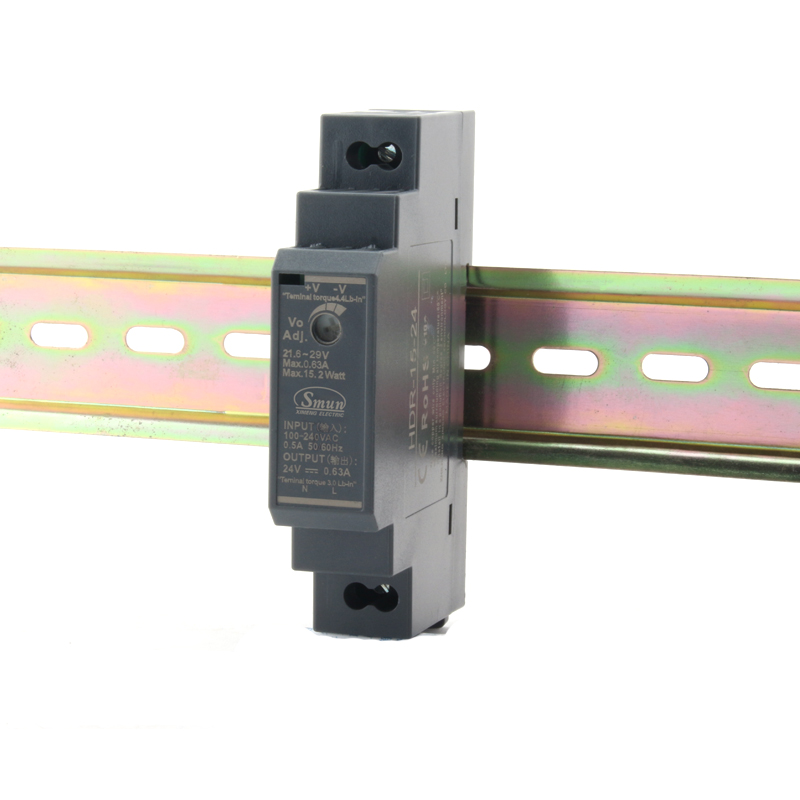

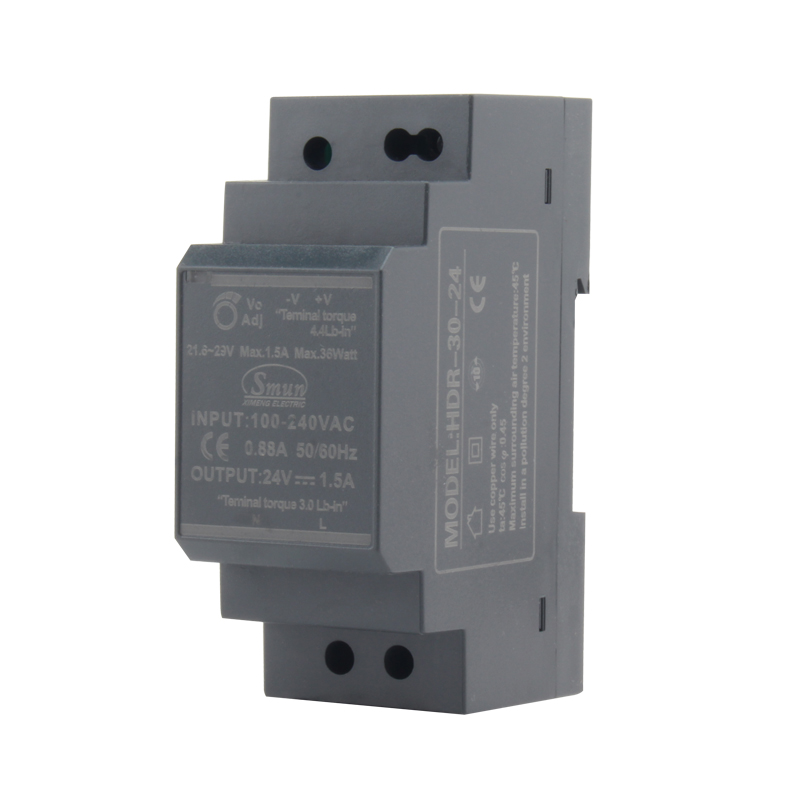

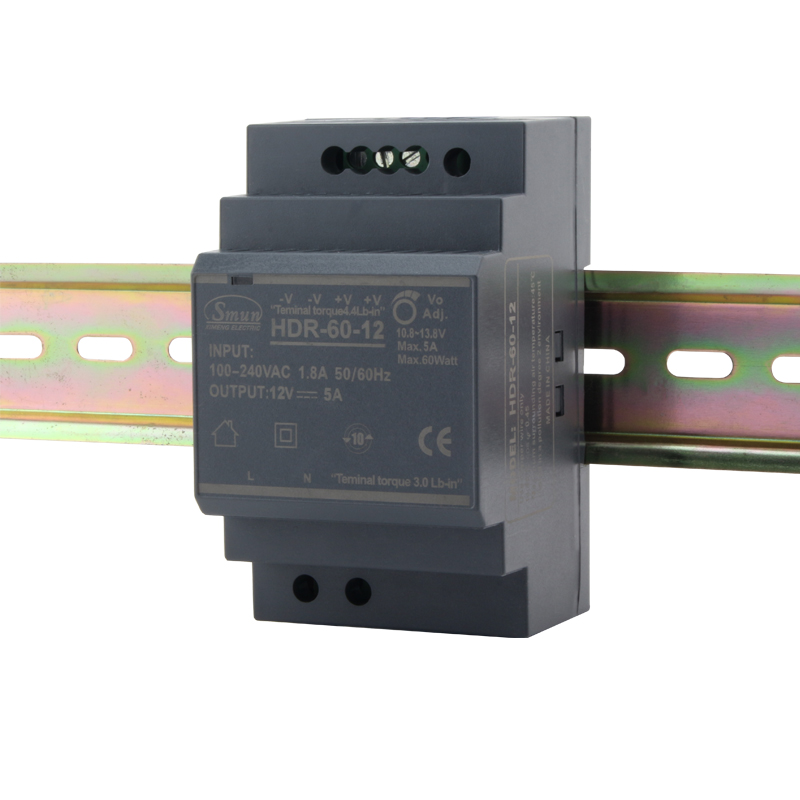

Серия HDR представляет собой высокоэффективное и экономичное ультратонкое решение для импульсных источников питания на DIN-рейке с номинальной мощностью от 15 Вт до 150 Вт и универсальными вариантами выходного напряжения (5 В, 12 В, 15 В, 24 В, 48 В постоянного тока). Эта серия, специально разработанная для установки на стандартные монтажные рейки TS-35/7,5 или TS-35/15, имеет исключительно компактный корпус шириной всего 70 мм (4SU). Этот сверхтонкий форм-фактор значительно оптимизирует внутреннее пространство шкафа, что делает его идеальным выбором для распределительных щитов и установок со строгими пространственными ограничениями.
Вся серия HDR, разработанная с учетом глобальных требований к электропитанию, поддерживает универсальный входной диапазон переменного тока от 85 В до 264 В переменного тока (в рабочем режиме 277 В переменного тока). Он строго соответствует стандартам BS EN/EN61000-3-2, которые регулируют гармонические токи в Европейском Союзе, обеспечивая стабильную и соответствующую требованиям работу в различных региональных энергосетях. Безопасность и надежность имеют первостепенное значение в конструкции серии HDR. Устройства заключены в прочный пластиковый корпус, который эффективно изолирует внутренние компоненты, значительно снижая риск поражения электрическим током для операторов и обслуживающего персонала.
Разработанная для высокой производительности, эта серия обеспечивает эффективность работы до 90%. Это позволяет источникам питания надежно работать в условиях свободной конвекции воздуха в диапазоне температур окружающей среды от -30 ℃ до 70 ℃, сводя к минимуму тепловыделение и уменьшая необходимость в дополнительном механическом охлаждении. Благодаря комплексным функциям защиты и важнейшим отраслевым сертификатам, включая IEC 62368-1, UL508, UL62368-1 и BS EN/EN61558-2-16, серия HDR представляет собой высококонкурентное и надежное решение по электропитанию, предназначенное как для систем домашней автоматизации, так и для требовательных промышленных устройств управления.

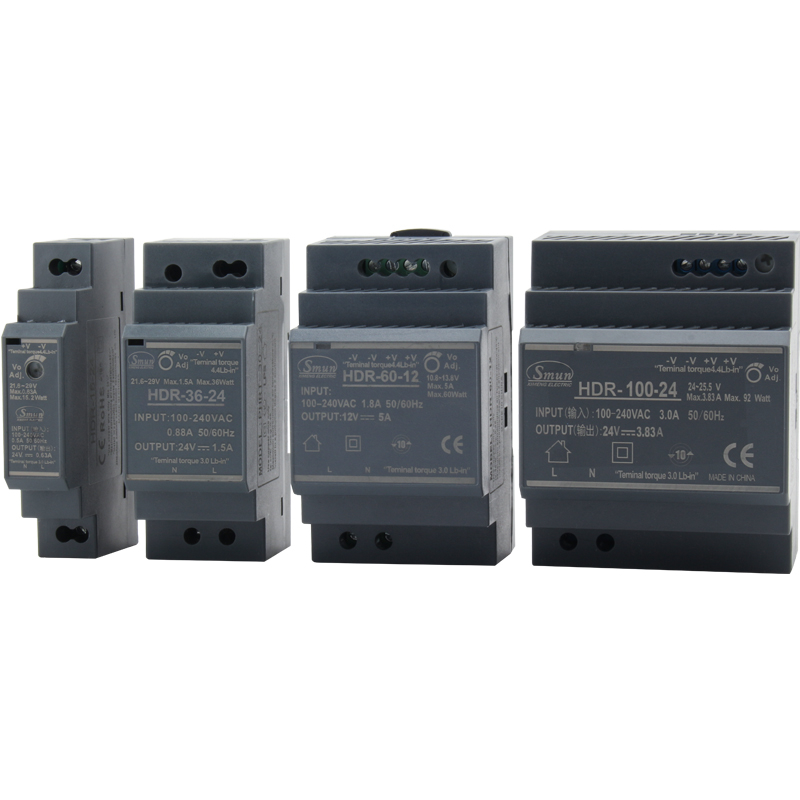

Чтобы помочь инженерам и группам по закупкам выбрать точную модель, соответствующую требованиям их проекта, в следующей таблице представлены основные характеристики диапазона от HDR-15 до HDR-150.
| Ряд | Мощность (Вт) | Вход (В переменного тока) | Выход (В постоянного тока) | Размер (мм) | Гарантия (лет) |
| HDR-15 | 15 | 85-264 | 12,15,24,48 | 17,5*90*54,5 | 2 |
| HDR-30 | 30 | 35*90*54,5 |
| HDR-60 | 60 | 52,5*90*54,5 |
| HDR-100 | 100 | 70*90*54,5 |
| HDR-150 | 150 | 105*90*54,5 |
Функции:
Сверхтонкая ширина всего 70 мм (4SU) позволяет максимально увеличить доступное пространство внутри распределительных щитов и шкафов управления.
Универсальный диапазон входного напряжения 85–264 В переменного тока, обеспечивающий широкую совместимость с международными стандартами электропитания и колебаниями в сети.
Минимальная нагрузка не требуется, что обеспечивает гибкость эксплуатации в различных режимах ожидания с низким энергопотреблением.
Выход постоянного тока регулируется на ±10 %, что позволяет точно настраивать напряжение для компенсации падения напряжения при длинных кабелях.
Охлаждение за счет свободной конвекции воздуха, обеспечивающей надежную работу в суровых условиях от -30 ℃ до +70 ℃ без необходимости использования механических вентиляторов.
Совместим со стандартной DIN-рейкой TS-35/7,5 или 15, что обеспечивает быструю и удобную установку и обслуживание.
Комплексная встроенная защита от короткого замыкания, перегрузки и перенапряжения, защищающая подключенное оборудование от электрических неисправностей.
Четкий светодиодный индикатор состояния включения, облегчающий быстрый визуальный осмотр и диагностику системы.
Надежная двухлетняя гарантия, обеспечивающая долгосрочную надежность эксплуатации и снижение рисков при обслуживании.
Приложения:
Бытовые системы управления, обеспечивающие стабильное и безопасное распределение электроэнергии для инфраструктуры умного дома.
Системы автоматизации зданий, вспомогательного освещения, отопления, вентиляции и кондиционирования, а также системы контроля доступа с надежным низковольтным питанием.
Промышленные системы управления, обеспечивающие стабильную работу ПЛК, датчиков и панелей управления в производственных средах.
Автоматизация производства, предоставление надежных энергетических решений для роботизированных сборок и управления конвейерами.
Электромеханическое устройство, обеспечивающее компактное и эффективное преобразование энергии для интегрированных механических установок.
