Серия MDR, промышленный источник питания мощностью от 10 до 100 Вт с одним выходом на тонкой DIN-рейке

Поделиться с:

Серия MDR, промышленный источник питания мощностью от 10 до 100 Вт с одним выходом на тонкой DIN-рейке

Мощность:
10 Вт~96 Вт
Функции :
Пластиковый корпус, ультратонкий
1∅, вход полного диапазона
Потребляемая мощность без нагрузки<0,75 Вт~1 Вт
Сборка на промышленной рейке ТС-35/7,5 или 15.
Встроенная активная функция PFC
Выход сигнала постоянного тока (MDR-10/20)
Контакт реле постоянного тока ОК (МДР-40/60/100)
Класс I, раздел 2, опасные зоны T4 (MDR-40/60)

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
МЛУ
Марка продукта:
SMUN

Описание:

MDR — это высокопроизводительный импульсный источник питания, монтируемый на DIN-рейке, специально разработанный для промышленного применения, обеспечивающий стабильный выход постоянного тока и идеально подходящий для установки в шкафах управления или других компактных помещениях, требующих эффективного преобразования энергии.

Ряд	Мощность (Вт)	Вход (В переменного тока)	Выход (В постоянного тока)	Размер (мм)	Гарантия (лет)
МДР-10		85-264	5,12,15,24	22,5х90х100	3
МДР-20	20		5,12,15,24	22,5х90х100
МДР-40	40		5,12,24,48	40X90X100
МДР-60	60		5,12,24,48	40X90X100
МДР-100	100		12,24,48	55Х90Х100

Функции:

Номинальная мощность: MDR обеспечивает выходную мощность, соответствующую требованиям к мощности нагрузок среднего размера.
Входное напряжение: он поддерживает широкий диапазон входных напряжений переменного тока, обычно от 85 В до 264 В переменного тока, обеспечивая стабильную работу в соответствии с различными мировыми стандартами напряжения.
Конфигурация выхода: доступны с различными вариантами выходного напряжения, при этом упомянутая модель MDR обеспечивает выходное напряжение 5 В, 12 В, 24 В постоянного тока, 48 В и адаптирована для устройств, которым требуется определенное напряжение.
Сверхтонкий дизайн. Блок питания спроектирован с учетом пространственной эффективности и имеет сверхтонкий профиль, который облегчает установку в ограниченном пространстве.
Способ монтажа: используется стандартный монтаж на DIN-рейку (обычно TS35/75 или TS35/15), что обеспечивает быструю установку и обслуживание.
Высокая эффективность: Обладает высокой эффективностью преобразования, снижая потери энергии и способствуя энергосбережению.
Функции защиты: Включает механизмы защиты от перегрузки, короткого замыкания и перенапряжения, обеспечивающие безопасность как источника питания, так и подключенного оборудования.
Беспроводные версии: некоторые модели предлагают беспроводные конфигурации без выходных кабелей, что позволяет пользователям подключаться в соответствии со своими конкретными требованиями.
Фильтр электромагнитных помех: оснащен внутренним фильтром электромагнитных помех для эффективного подавления электромагнитных помех и повышения электромагнитной совместимости.
Условия эксплуатации: Подходит для широкого диапазона рабочих температур, обеспечивая длительную стабильную работу в промышленных условиях.

Приложения:

Промышленная автоматизация: питает ПЛК, датчики, исполнительные механизмы, человеко-машинные интерфейсы и другие системы промышленного управления.
Наблюдение за безопасностью: подходит для питания камер видеонаблюдения, систем контроля доступа, систем сигнализации и другого охранного оборудования.
Светодиодное освещение: действует как драйвер светодиодов, обеспечивая питание промышленных или коммерческих систем освещения.
Телекоммуникационное оборудование: обеспечивает стабильное питание постоянного тока для сетевых коммутаторов, маршрутизаторов, серверов и другой телекоммуникационной инфраструктуры.
Приборы: Обеспечивает точную поддержку электропитания лабораторного оборудования, измерительных приборов и аналогичных устройств.

Технические характеристики:

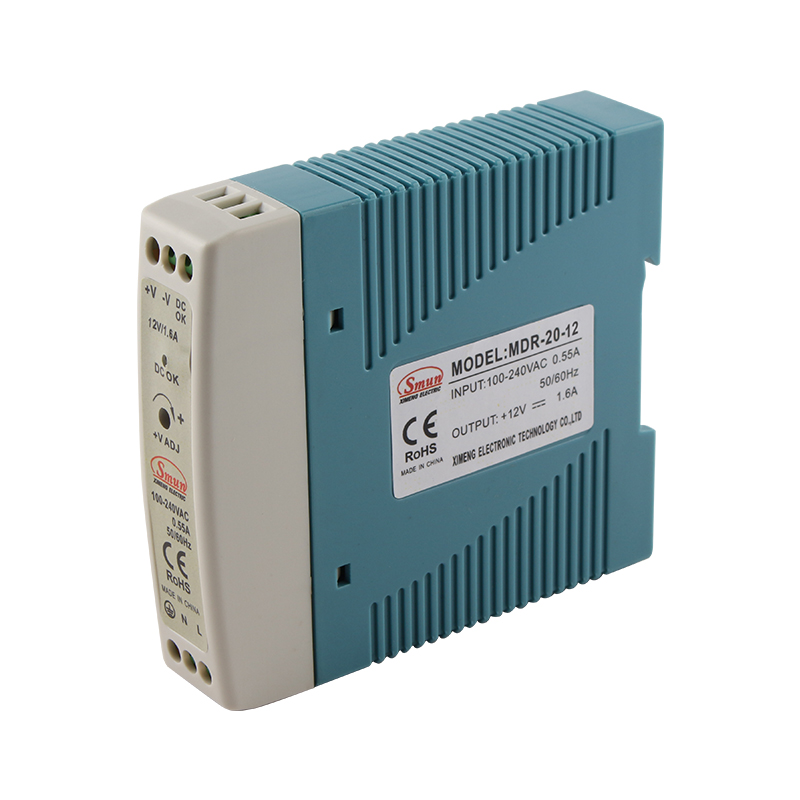

Модель		МДР-20-12	МДР-20-24	МДР-20-48
Выход	Напряжение постоянного тока	12 В	24 В	48 В
	Текущий диапазон	0-1,67 А	0-1А	0-0,4 А
	Рейтинг власти	20 Вт	24 Вт	19,2 Вт
	Волновой шум (макс)	120MVP-P	150MVP-P	180MVP-P
	Напряжение прил	10,8 ~ 13,2 В.	21,6 ~ 26,4 В.	43,2 ~ 52,8 В.
	Толерантность к напряжению	± 1,0%	± 1,0%	± 1,0%
	Линейное регулирование	± 1,0%	± 1,0%	±0,2%
	Регулирование нагрузки	± 1,0%	± 1,0%	± 0,5%
	Настроить, время подъема	500 мс, 30 мс/230 В переменного тока 1000 мс, 30 мс/115 В переменного тока (полная нагрузка)
	Удержать время	50 мс/230 В переменного тока 20 мс/115 В переменного тока (полная нагрузка)
Вход	Диапазон напряжения	85 ~ 264 В переменного тока 124 ~ 370 В постоянного тока
	Частота	47 ~ 63 Гц
	Эффективность	80%	80%	84%
	Ток AC	0,55 А/115 В переменного тока 0,35 А/230 В переменного тока
	Придумывать	20 А/115 В переменного тока 40 А/230 В переменного тока
	Ток утечки	<1MA / 240VAC
Защита	Перегрузка	Номинальная выходная мощность 105 ~ 160
		Тип защиты: режим сбоя, автоматическое восстановление после устранения неисправности.
	Над напряжением	13,8 ~ 16,2 В.	28,5 ~ 33,8 В	41,4 ~ 48,6 В.
		Тип защиты: Отключение выходного напряжения, автоматическое восстановление после устранения неисправности.
Функция	Активный сигнал постоянного тока в порядке (макс.)	9~13,5 В/40 мА	18~27В/20мА	41~54 В/10 мА
Среда	Рабочая температура	-20~ +70℃ (см. кривую снижения номинальных характеристик в таблице данных SMUN)
	Работая влажность	20 ~ 90% RH не конденсирование
	Температура хранения	-20 ~ + 85 ℃, относительная влажность 10 ~ 90 %
	Temp.coeffiel	± 0,03%/℃ (0 ~ 50 ℃)
	Вибрация	Компонент: 10 ~ 500 Гц, 2G 10min./1 цикл ， 60 минут. каждый вдоль оси x, y, z; Установка: соответствие IEC60068-2-6
Безопасность	Стандарты безопасности	Соответствуют стандартам безопасности CE и GB4943.1
	Выдерживая напряжение	I/PO/P: 2 кВА переменного тока I/P-FG: 2 кВА переменного тока O/P-FG: 0,5 кВА переменного тока
	Сопротивление изоляции	I/PO/P, I/P-FG, O/P-FG:> 100 М Ом/500VDC/25 ℃/70% RH
	EMC выбросы	EN61000-3-2: 2014/EN61000-3-3: 2013
	EMC Immunity	EN55032:2015/EN55035:2017/60950-1
Другие	MTBF	236,9 тыс. часов MIL-HDBK-217F (25℃)
	Измерение	22,590100 мм (ДШВ)
	Упаковка	0,19 кг; 72 шт./14,7 кг/0,91 куб. футов
Примечание	1. Все параметры, не упомянутые, не упомянутые, измеряются при входе 230 В, номинальной нагрузки и 25 ℃ температуры окружающей среды. 2. Ripple & Noise измеряются при 20 МГц полосы пропускания с помощью 12 'Twisted парного провода, завершенного с параллельным конденсатором 0,1 UF и 47 UF. 3. Толерантность: включает в себя настройку толерантности, регулирования линии и регулирования нагрузки. 4. Выходную мощность необходимо уменьшить при низком входном напряжении. Подробную информацию см. в таблице кривой снижения номинальных характеристик. 5. Продолжительность времени настройки измеряется при первом холодном запуске. Включение/выключение источника питания может увеличить время настройки. 6. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации.

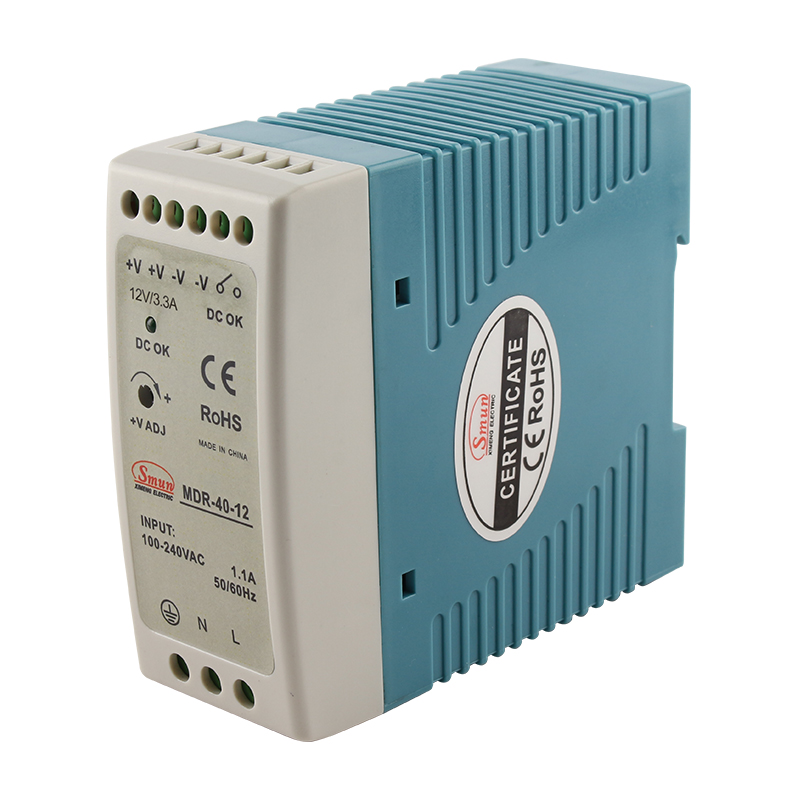

Модель		МДР-40-12	МДР-40-24	МДР-40-48
Выход	Напряжение постоянного тока	12 В	24 В	48 В
	Текущий диапазон	0-3.4a	0-1,7 А	0-0,83А
	Рейтинг власти	40,8 Вт	40,8 Вт	39,8 Вт
	Волновой шум (макс)	120MVP-P	150MVP-P	180MVP-P
	Напряжение прил	10,8 ~ 13,2 В.	21,6 ~ 26,4 В.	43,2 ~ 52,8 В.
	Толерантность к напряжению	± 1,0%	± 1,0%	± 1,0%
	Линейное регулирование	± 1,0%	± 1,0%	±0,2%
	Регулирование нагрузки	± 1,0%	± 1,0%	± 0,5%
	Настроить, время подъема	500 мс, 30 мс/230 В переменного тока 1000 мс, 30 мс/115 В переменного тока (полная нагрузка)
	Удержать время	50 мс/230 В переменного тока 20 мс/115 В переменного тока (полная нагрузка)
Вход	Диапазон напряжения	85 ~ 264 В переменного тока 124 ~ 370 В постоянного тока
	Частота	47 ~ 63 Гц
	Эффективность	76%	80%	84%
	Ток AC	0,55 А/115 В переменного тока 0,35 А/230 В переменного тока
	Придумывать	20 А/115 В переменного тока 40 А/230 В переменного тока
	Ток утечки	<1MA / 240VAC
Защита	Перегрузка	105 ~ 160% Оценка выходной мощности
		Тип защиты: режим сбоя, автоматическое восстановление после устранения неисправности.
	Над напряжением	13,8 ~ 16,2 В.	28,5 ~ 33,8 В	41,4 ~ 48,6 В.
		Тип защиты: Отключение выходного напряжения, автоматическое восстановление после устранения неисправности.
Функция	Активный сигнал постоянного тока в порядке (макс.)	9~13,5 В/40 мА	18~27В/20мА	41~54 В/10 мА
Среда	Рабочая температура	-20~ +70℃ (см. кривую снижения номинальных характеристик в таблице данных SMUN)
	Работая влажность	20 ~ 90% RH не конденсирование
	Температура хранения	-20 ~ + 85 ℃, относительная влажность 10 ~ 90 %
	Temp.coeffiel	± 0,03%/℃ (0 ~ 50 ℃)
	Вибрация	Компонент: 10 ~ 500 Гц, 2G 10min./1 цикл ， 60 минут. каждый вдоль оси x, y, z; Установка: соответствие IEC60068-2-6
Безопасность	Стандарты безопасности	Соответствуют стандартам безопасности CE и GB4943.1
	Выдерживая напряжение	I/PO/P: 2 кВА переменного тока I/P-FG: 2 кВА переменного тока O/P-FG: 0,5 кВА переменного тока
	Сопротивление изоляции	I/PO/P, I/P-FG, O/P-FG:> 100 М Ом/500VDC/25 ℃/70% RH
	EMC выбросы	EN61000-3-2: 2014/EN61000-3-3: 2013
	EMC Immunity	EN55032:2015/EN55035:2017/60950-1
Другие	MTBF	>327,9 тыс. часов MIL-HDBK-217F(25℃)
	Измерение	4090100 мм (ДШВ)
	Упаковка	0,25 кг
Примечание	1. Все параметры, не упомянутые, не упомянутые, измеряются при входе 230 В, номинальной нагрузки и 25 ℃ температуры окружающей среды. 2. Ripple & Noise измеряются при 20 МГц полосы пропускания с помощью 12 'Twisted парного провода, завершенного с параллельным конденсатором 0,1 UF и 47 UF. 3. Толерантность: включает в себя настройку толерантности, регулирования линии и регулирования нагрузки. 4. Выходную мощность необходимо уменьшить при низком входном напряжении. Подробную информацию см. в таблице кривой снижения номинальных характеристик. 5. Продолжительность времени настройки измеряется при первом холодном запуске. Включение/выключение источника питания может увеличить время настройки. 6. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации.

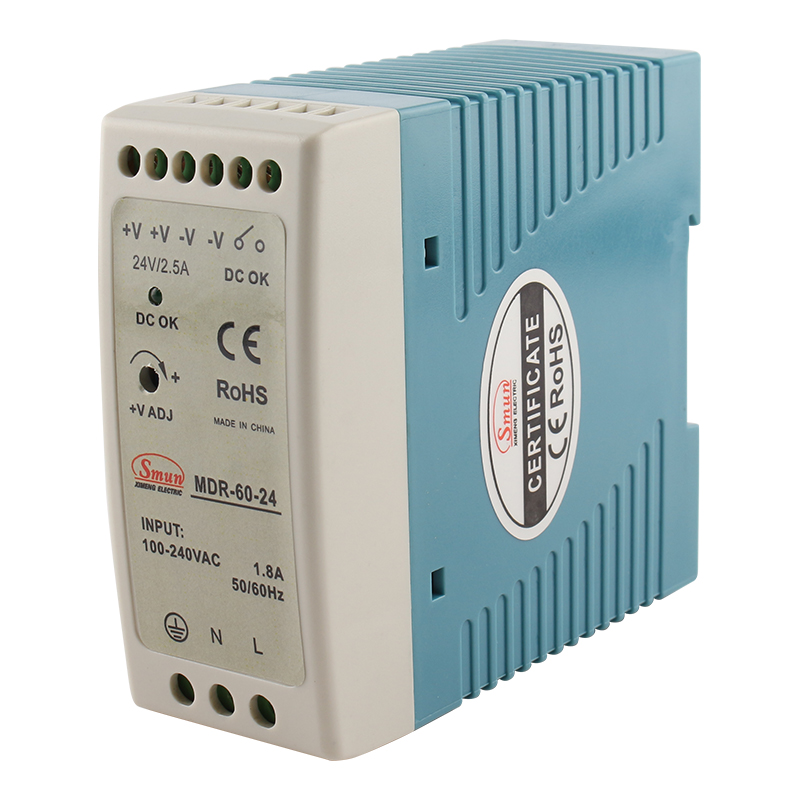

Модель		МДР-60-12	МДР-60-24	МДР-60-48
Выход	Напряжение постоянного тока	12 В	24 В	48 В
	Текущий диапазон	0-5A	0-2.5a	0-1.25a
	Рейтинг власти	60 Вт	60 Вт	60 Вт
	Волновой шум (макс)	120MVP-P	150MVP-P	180MVP-P
	Напряжение прил	10,8 ~ 13,2 В.	21,6 ~ 26,4 В.	43,2 ~ 52,8 В.
	Толерантность к напряжению	± 1,0%	± 1,0%	± 1,0%
	Линейное регулирование	± 1,0%	± 1,0%	±0,2%
	Регулирование нагрузки	± 1,0%	± 1,0%	± 0,5%
	Настроить, время подъема	500 мс, 30 мс/230 В переменного тока 1000 мс, 30 мс/115 В переменного тока (полная нагрузка)
	Удержать время	50 мс/230 В переменного тока 20 мс/115 В переменного тока (полная нагрузка)
Вход	Диапазон напряжения	85 ~ 264 В переменного тока 124 ~ 370 В постоянного тока
	Частота	47 ~ 63 Гц
	Эффективность	76%	80%	84%
	Ток AC	0,55 А/115 В переменного тока 0,35 А/230 В переменного тока
	Придумывать	20 А/115 В переменного тока 40 А/230 В переменного тока
	Ток утечки	<1MA / 240VAC
Защита	Перегрузка	105 ~ 160% Оценка выходной мощности
		Тип защиты: режим сбоя, автоматическое восстановление после устранения неисправности.
	Над напряжением	13,8 ~ 16,2 В.	28,5 ~ 33,8 В	41,4 ~ 48,6 В.
		Тип защиты: Отключение выходного напряжения, автоматическое восстановление после устранения неисправности.
Функция	Активный сигнал постоянного тока в порядке (макс.)	9~13,5 В/40 мА	18~27В/20мА	41~54 В/10 мА
Среда	Рабочая температура	-20~ +70℃ (см. кривую снижения номинальных характеристик в таблице данных SMUN)
	Работая влажность	20 ~ 90% RH не конденсирование
	Температура хранения	-20 ~ + 85 ℃, относительная влажность 10 ~ 90 %
	Temp.coeffiel	± 0,03%/℃ (0 ~ 50 ℃)
	Вибрация	Компонент: 10 ~ 500 Гц, 2G 10min./1 цикл ， 60 минут. каждый вдоль оси x, y, z; Установка: соответствие IEC60068-2-6
Безопасность	Стандарты безопасности	Соответствуют стандартам безопасности CE и GB4943.1
	Выдерживая напряжение	I/PO/P: 2 кВА переменного тока I/P-FG: 2 кВА переменного тока O/P-FG: 0,5 кВА переменного тока
	Сопротивление изоляции	I/PO/P, I/P-FG, O/P-FG:> 100 М Ом/500VDC/25 ℃/70% RH
	EMC выбросы	EN61000-3-2: 2014/EN61000-3-3: 2013
	EMC Immunity	EN55032:2015/EN55035:2017/60950-1
Другие	MTBF	>299,2 тыс. часов MIL-HDBK-217F(25℃)
	Измерение	4090100 мм (ДШВ)
	Упаковка	0,25 кг
Примечание	1. Все параметры, не упомянутые, не упомянутые, измеряются при входе 230 В, номинальной нагрузки и 25 ℃ температуры окружающей среды. 2. Ripple & Noise измеряются при 20 МГц полосы пропускания с помощью 12 'Twisted парного провода, завершенного с параллельным конденсатором 0,1 UF и 47 UF. 3. Толерантность: включает в себя настройку толерантности, регулирования линии и регулирования нагрузки. 4. Выходную мощность необходимо уменьшить при низком входном напряжении. Подробную информацию см. в таблице кривой снижения номинальных характеристик. 5. Продолжительность времени настройки измеряется при первом холодном запуске. Включение/выключение источника питания может увеличить время настройки. 6. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации.

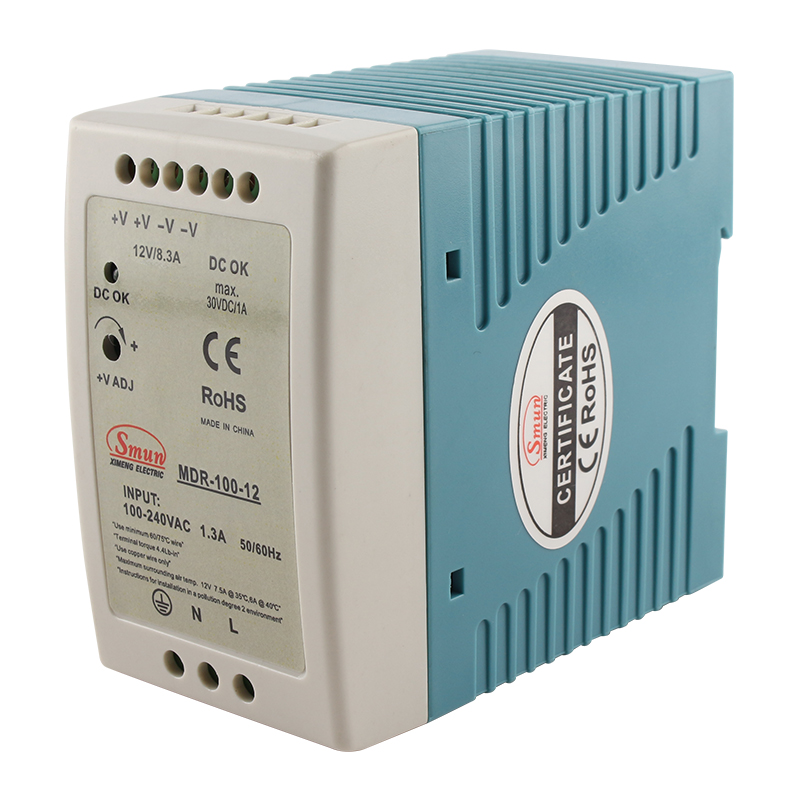

Модель		МДР-100-12	МДР-100-24	МДР-100-48
Выход	Напряжение постоянного тока	12 В	24 В	48 В
	Текущий диапазон	0-8.3a	0-4.2a	0-2.1a
	Рейтинг власти	99,6 Вт	100,8 Вт	100,5 Вт
	Волновой шум (макс)	120MVP-P	150MVP-P	180MVP-P
	Напряжение прил	10,8 ~ 13,2 В.	21,6 ~ 26,4 В.	43,2 ~ 52,8 В.
	Толерантность к напряжению	± 1,0%	± 1,0%	± 1,0%
	Линейное регулирование	± 1,0%	± 1,0%	±0,2%
	Регулирование нагрузки	± 1,0%	± 1,0%	± 0,5%
	Настроить, время подъема	500 мс, 30 мс/230 В переменного тока 1000 мс, 30 мс/115 В переменного тока (полная нагрузка)
	Удержать время	50 мс/230 В переменного тока 20 мс/115 В переменного тока (полная нагрузка)
Вход	Диапазон напряжения	85 ~ 264 В переменного тока 124 ~ 370 В постоянного тока
	Частота	47 ~ 63 Гц
	Эффективность	76%	80%	84%
	Ток AC	0,55 А/115 В переменного тока 0,35 А/230 В переменного тока
	Придумывать	20 А/115 В переменного тока 40 А/230 В переменного тока
	Ток утечки	<1MA / 240VAC
Защита	Перегрузка	105 ~ 160% Оценка выходной мощности
		Тип защиты: режим сбоя, автоматическое восстановление после устранения неисправности.
	Над напряжением	13,8 ~ 16,2 В.	28,5 ~ 33,8 В	41,4 ~ 48,6 В.
		Тип защиты: Отключение выходного напряжения, автоматическое восстановление после устранения неисправности.
Функция	Активный сигнал постоянного тока в порядке (макс.)	9~13,5 В/40 мА	18~27В/20мА	41~54 В/10 мА
Среда	Рабочая температура	-20~ +70℃ (см. кривую снижения номинальных характеристик в таблице данных SMUN)
	Работая влажность	20 ~ 90% RH не конденсирование
	Температура хранения	-20 ~ + 85 ℃, относительная влажность 10 ~ 90 %
	Temp.coeffiel	± 0,03%/℃ (0 ~ 50 ℃)
	Вибрация	Компонент: 10 ~ 500 Гц, 2G 10min./1 цикл ， 60 минут. каждый вдоль оси x, y, z; Установка: соответствие IEC60068-2-6
Безопасность	Стандарты безопасности	Соответствуют стандартам безопасности CE и GB4943.1
	Выдерживая напряжение	I/PO/P: 2 кВА переменного тока I/P-FG: 2 кВА переменного тока O/P-FG: 0,5 кВА переменного тока
	Сопротивление изоляции	I/PO/P, I/P-FG, O/P-FG:> 100 М Ом/500VDC/25 ℃/70% RH
	EMC выбросы	EN61000-3-2: 2014/EN61000-3-3: 2013
	EMC Immunity	EN55032:2015/EN55035:2017/60950-1
Другие	MTBF	>346 тыс. часов MIL-HDBK-217F(25℃)
	Измерение	5590100 мм (ДШВ)
	Упаковка	0,45 кг
Примечание	1. Все параметры, не упомянутые, не упомянутые, измеряются при входе 230 В, номинальной нагрузки и 25 ℃ температуры окружающей среды. 2. Ripple & Noise измеряются при 20 МГц полосы пропускания с помощью 12 'Twisted парного провода, завершенного с параллельным конденсатором 0,1 UF и 47 UF. 3. Толерантность: включает в себя настройку толерантности, регулирования линии и регулирования нагрузки. 4. Выходную мощность необходимо уменьшить при низком входном напряжении. Подробную информацию см. в таблице кривой снижения номинальных характеристик. 5. Продолжительность времени настройки измеряется при первом холодном запуске. Включение/выключение источника питания может увеличить время настройки. 6. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации.
