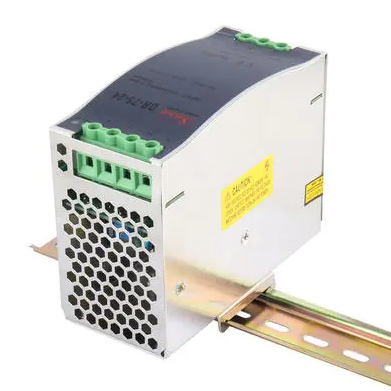

Импульсный источник питанияВыходное напряжение имеет три способа работы: способ прямого выходного напряжения, способ среднего выходного напряжения и способ амплитудного выходного напряжения.Первый в основном используется в инверторном источнике питания постоянного / переменного тока или преобразовании постоянного / постоянного напряжения;последние два в основном используются в импульсных источниках питания регуляторов напряжения.Далее будут представлены два вида преобразования выходного напряжения импульсного источника питания.
Вот содержание:
DC / DC преобразование
Преобразование переменного / постоянного тока
DC / DC преобразование
Преобразование постоянного / постоянного тока в импульсном источнике питания предназначено для преобразования фиксированного постоянного напряжения в переменное постоянное напряжение, также известное как прерыватель постоянного тока.Существует два режима работы прерывателя: один - это режим широтно-импульсной модуляции Ts без изменений, изменение TON (общий), другой - режим частотной модуляции, без изменений, изменение Ts (легко создавать помехи).Его схемы можно разделить на следующие категории:
Понижающая схема - понижающий прерыватель, его среднее выходное напряжение U0 меньше входного напряжения Ui, полярность такая же.
Цепь повышения - повышающий прерыватель, среднее выходное напряжение U0 больше входного напряжения Ui, полярность такая же.
Схема Cuk - понижающий или повышающий прерыватель, у которого среднее выходное напряжение U0 больше или меньше входного напряжения Ui, с противоположной полярностью и емкостной передачей.
Преобразование переменного / постоянного тока
Преобразование переменного / постоянного тока в импульсном источнике питания может преобразовывать переменный ток в постоянный, а поток энергии может быть двунаправленным.Поток мощности от источника к нагрузке называется «выпрямлением», а поток мощности от нагрузки обратно к источнику называется «активным инвертором».Входной переменный ток преобразователя переменного / постоянного тока составляет 50/60 Гц, и, поскольку он должен быть выпрямлен и отфильтрован, необходим относительно большой конденсатор фильтра.В то же время, из-за ограничений стандартов безопасности и инструкций по ЭМС, сторона входа переменного тока должна добавить фильтрацию ЭМС и использовать компоненты, соответствующие стандартам безопасности, тем самым ограничивая миниатюризацию объема источника питания переменного / постоянного тока.Кроме того, из-за внутреннего высокочастотного, высокого напряжения и сильноточного переключателя затрудняется решение проблем ЭМС.Это также выдвинуло высокие требования к конструкции внутренней схемы установки с высокой плотностью размещения.По той же причине переключатели высокого напряжения и высокого тока увеличивают рабочие потери источника питания и ограничивают процесс модуляции преобразователя переменного / постоянного тока.Следовательно, метод оптимизации системы электроснабжения должен быть адаптирован для достижения определенной степени эффективности ее работы.
Преобразователи переменного / постоянного тока можно классифицировать по схеме подключения, полуволновой цепи, двухполупериодной цепи.По количеству фаз источник питания можно разделить на однофазные, трехфазные, многофазные.По схеме рабочий квадрант можно разделить на один квадрант, двухквадрант, три квадранта, четырехквадрант.
Преобразование DC / DC и преобразование AC / DC является важным инструментом в импульсном блоке питания.И каждый производитель несет ответственность за производство импульсных источников питания, соответствующих стандартам, обеспечивающим безопасность электроэнергии и здоровое развитие рынка.Компания Zhejiang Ximeng Electronic Technology Co., Ltd. провела несколько испытаний мягких проводов для подключения перед тем, как покинуть завод, и качество их прохождения гарантировано.Если вы работаете в сфере импульсных источников питания, вы можете рассмотреть наши экономичные продукты.
