Что означает PFC в медицинском импульсном источнике питания

Коррекция коэффициента мощности (PFC) служит важным методом максимизации реального использования мощности и минимизации гармонических искажений в энергетических сетях. Медицинские инженеры сталкиваются с уникальной проблемой при интеграции этой технологии в клиническую среду. Вы должны преодолеть деликатное противоречие между двумя противоречивыми требованиями. Строгие стандарты выбросов гармоник (IEC 61000-3-2) требуют агрессивной фильтрации. Между тем, строгие правила безопасности пациентов строго ограничивают допустимые токи утечки (IEC 60601-1). Выбор источника питания без адекватной коррекции коэффициента мощности приводит к непосредственным рискам проекта. Это часто приводит к неудачной сертификации регулирующих органов, блокированию доступа к рынку и дорогостоящим изменениям конструкции на поздней стадии.

Кроме того, некорректированные энергосистемы потребляют реактивную мощность. Это вызывает серьезные помехи в сети в чувствительных условиях больниц. Подобные помехи ставят под угрозу стабильную работу близлежащих систем жизнеобеспечения и высокоточного оборудования визуализации. В этом руководстве вы узнаете точные механизмы, лежащие в основе медицинской ПФК. Мы рассмотрим жизненно важные компромиссы между активными и пассивными методами коррекции. Вы также узнаете действенные критерии для оценки рассеивания тепла, снижения электромагнитных помех и ограничений по току утечки для вашего следующего проекта медицинского устройства.

Ключевые выводы

• PFC является нормативным требованием для большинства медицинских устройств, потребляющих мощность более 75 Вт, что снижает гармонические искажения, которые могут вывести из строя чувствительное больничное оборудование.
• Медицинские источники питания должны балансировать частоты переключения активной коррекции коэффициента мощности со строгими ограничениями по электромагнитным помехам и току утечки.

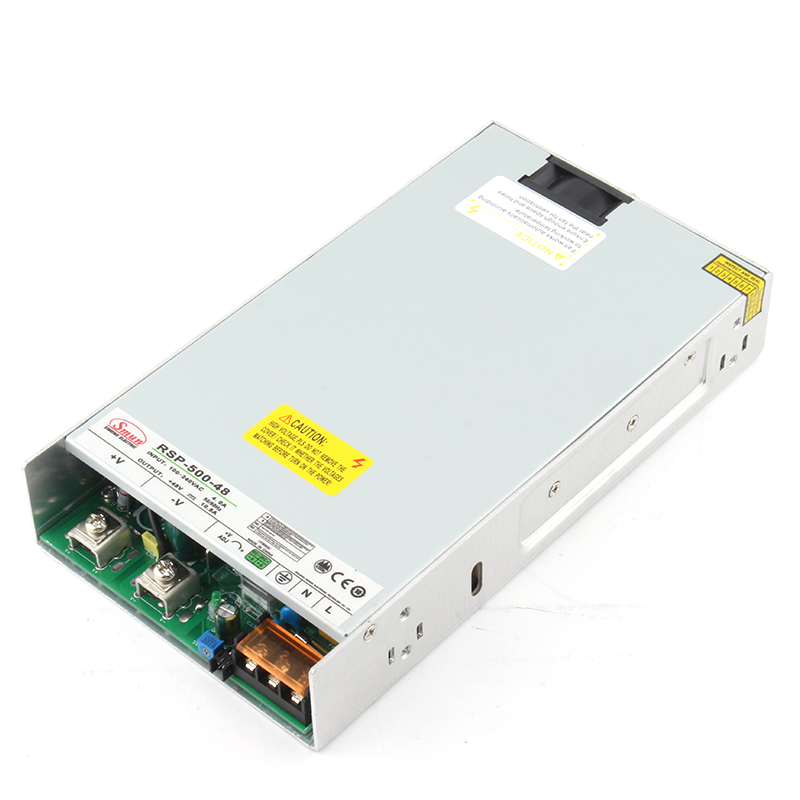

• При поиске мощных решений (например, медицинского импульсного источника питания мощностью 500 Вт) активная коррекция коэффициента мощности с использованием передовых топологий (например, резонансных LLC-преобразователей) имеет решающее значение для управления температурным режимом и эффективности.
• При оценке поставщика приоритетом должно быть проверенное соответствие стандарту IEC 60601-1, надежные данные MTBF (среднее время наработки на отказ) и прозрачные кривые снижения номинальных характеристик.

Движущие силы бизнеса и соблюдения требований, лежащие в основе PFC в сфере медицины

Проблема с нелинейными нагрузками

Современные медицинские устройства в значительной степени зависят от импульсных источников питания. Эти агрегаты работают как нелинейные нагрузки. Они не потребляют постоянный ток от сети переменного тока. Вместо этого внутренние мостовые выпрямители и конденсаторы потребляют ток короткими импульсами большой амплитуды. Эти быстрые импульсы возникают только тогда, когда входное напряжение превышает напряжение, хранящееся в объемном конденсаторе. Этот узкий угол проводимости искажает входящий синусоидальный сигнал переменного тока.

Мы называем это искажение гармоническим током. Гармонические искажения отражаются непосредственно обратно в электрическую сеть больницы. Если их не контролировать, эти гармонические токи объединяются в нескольких устройствах. Они создают серьезную неэффективность и дестабилизируют местную энергосеть. Решение этой физической реальности остается основной функцией медицинского источника питания с коррекцией коэффициента мощности . Интеграция эффективной коррекции формирует форму сигнала входного тока, заставляя его точно отражать входное напряжение.

Нормативные стандарты (IEC 61000-3-2)

Регулирующие органы признают угрозу, которую представляют гармонические искажения. Следовательно, они устанавливают строгие ограничения согласно стандарту IEC 61000-3-2. Этот норматив конкретно регулирует выбросы гармонических токов для оборудования, потребляющего ток до 16 ампер на фазу. Как правило, любое медицинское устройство, потребляющее более 75 Вт, должно соответствовать этим пределам гармоник. Соблюдение этого стандарта не подлежит обсуждению.

Несоблюдение стандарта IEC 61000-3-2 не позволяет производителям получить знак CE или сертификацию UL. Без этих знаков безопасности вы не сможете законно продавать свое оборудование на основных мировых рынках. Стандарт классифицирует оборудование по различным классам, устанавливая конкретные пределы выбросов для каждого порядка гармоник. Проектирование соответствующей системы требует от инженеров активной интеграции PFC, а не рассмотрения ее второстепенной задачей.

Защита больничной инфраструктуры

Больницы имеют очень сложную, строго регулируемую электрическую инфраструктуру. Минимизация реактивной мощности абсолютно важна в таких клинических условиях. Высокие гармонические искажения ухудшают качество электроэнергии по всему объекту. Это перегревает нейтральную проводку, что потенциально может привести к возгоранию. Это также приводит к нежелательному отключению автоматических выключателей, резкому отключению электроэнергии в определенных палатах.

Самое главное, что помехи в сети представляют прямой риск для безопасности пациентов. Гармонический шум может искажать показания чувствительных мониторов ЭКГ. Он вносит артефакты в МРТ-сканы высокого разрешения и может мешать работе микропроцессоров, управляющих автоматическими аппаратами искусственной вентиляции легких. Внедряя надежную PFC, производители защищают как физическую инфраструктуру учреждения, так и работоспособность прилегающего медицинского оборудования.

Активная и пассивная PFC: категории решений для медицинских разработок

Инженеры обычно выбирают между двумя основными методами коррекции коэффициента мощности: пассивным и активным. Каждый подход предлагает определенные преимущества и присущие ограничения. Выбор правильной категории полностью зависит от потребляемой мощности вашего устройства, ограничений физического пространства и целевой эффективности.

Пассивный PFC

Пассивная коррекция коэффициента мощности полностью опирается на традиционные непереключающие компоненты. В механизме используются индуктивные фильтры (дроссели) и емкостные фильтры для сглаживания формы импульсного тока. Индуктор ограничивает скорость изменения тока, расширяя угол проводимости.

Основное преимущество пассивной коррекции коэффициента мощности заключается в ее простоте. Он не требует активного переключения, а это означает, что он не создает высокочастотных электромагнитных помех (EMI). Он может похвастаться исключительной надежностью благодаря небольшому количеству компонентов. Однако недостатки существенны. Пассивные фильтры невероятно тяжелые и громоздкие. Более того, они, как правило, неспособны достичь коэффициента мощности (PF) выше 0,75–0,80. В результате этот метод пригоден только для маломощных и дорогостоящих настольных медицинских устройств, где размер и вес не имеют первостепенного значения.

Активный PFC

В Active PFC используются активные коммутационные схемы, обычно в топологии повышающего преобразователя. Этот механизм использует интегральную схему управления (ИС) для быстрого включения и выключения МОП-транзистора. Это действие заставляет входной ток постоянно отслеживать фазу и форму сигнала входного напряжения.

Активные решения обеспечивают выдающуюся производительность. Они обычно достигают коэффициента мощности более 0,95, эффективно устраняя гармонические искажения. Схема легкая и компактная. Active PFC также автоматически поддерживает универсальные входные напряжения (от 90 В до 264 В переменного тока). Основным недостатком является генерация высокочастотного шума (ЭМП), который требует тщательной последующей фильтрации. Этот подход абсолютно обязателен для приложений с высокой производительностью. Например, современный медицинский импульсный источник питания мощностью 500 Вт использует исключительно активную коррекцию коэффициента мощности, чтобы соответствовать строгим требованиям по размеру, весу и эффективности.

Сравнительная таблица: активная и пассивная коррекция коэффициента мощности в медицинских приложениях

Основные оценочные параметры медицинского источника питания с коррекцией коэффициента мощности

Эффективность и тепловыделение

Добавление активной ступени PFC неизбежно влияет на общую эффективность системы. Поскольку мощность должна пройти через дополнительную схему переключения, прежде чем достичь основного преобразователя постоянного тока в постоянный, вы создаете новую точку потери энергии. Оценка того, насколько хорошо подразделение справляется с этими потерями, имеет решающее значение.

При выборе мощного медицинского источника питания с коррекцией коэффициента мощности обратите пристальное внимание на его топологию. Обратите особое внимание на резонансные преобразователи LLC, работающие в паре со ступенью PFC. Топологии LLC обеспечивают переключение при нулевом напряжении (ZVS). ZVS радикально минимизирует потери переключения на транзисторах. Это снижение напрямую снижает тепловую нагрузку. Меньшее выделение тепла особенно важно для безвентиляторных или полностью закрытых медицинских устройств, где активное охлаждение запрещено из-за риска загрязнения.

ЭМИ против компромиссов по току утечки

Проектирование медицинского источника питания предполагает постоянную инженерную борьбу между подавлением шума и обеспечением безопасности пациентов. Эта динамика требует пристального внимания на этапе оценки.

• Инженерная проблема: как установлено, активная коррекция коэффициента мощности генерирует высокочастотные электромагнитные помехи. Чтобы этот шум не достиг сети больницы, инженеры применяют фильтры электромагнитных помех. Эти фильтры основаны на Y-конденсаторах, подключенных между линией электропередачи и заземлением. Однако Y-конденсаторы напрямую увеличивают ток утечки на землю. В медицинских учреждениях избыточный ток утечки может быть смертельным для пациента.
• Критерии успеха: невозможно просто увеличить размер конденсатора, чтобы заблокировать шум. В источнике питания должны использоваться усовершенствованные микросхемы управления PFC и высокооптимизированные магнитные элементы. Эти усовершенствованные компоненты подавляют электромагнитные помехи в самом их источнике. Это позволяет устройству использовать Y-образные конденсаторы меньшего размера, сохраняя ток утечки значительно ниже строгих пределов, определенных стандартом IEC 60601-1. Всегда проверяйте, соответствует ли устройство определенным пороговым значениям классификации CF (сердечный плавающий) или BF (плавающий корпус).

Адаптация универсального входного диапазона

Напряжение больничной сети значительно различается по всему миру. Даже в пределах одного объекта часто случаются провалы напряжения при включении тяжелой техники. Вы должны убедиться, что активная схема PFC сохраняет высокую эффективность при колебаниях напряжения в больнице по всему миру.

Надежный источник питания будет безупречно работать при напряжении от 90 В до 264 В переменного тока, не требуя ручного вмешательства. Проверьте кривые эффективности, предоставленные производителем. Плохо спроектированные ступени PFC страдают от значительного падения эффективности в нижней части спектра напряжения (например, 90 В переменного тока). Это падение приводит к внезапным скачкам температуры, которые могут вызвать срабатывание механизмов теплового отключения во время критических медицинских процедур.

Реалии реализации и риски интеграции

Даже самая впечатляющая спецификация не может гарантировать плавную интеграцию. При встраивании этих источников питания в механическое шасси возникает несколько практических рисков. Инженерные группы должны предвидеть эти проблемы на ранних стадиях цикла проектирования.

1. Акустический шум в непосредственной близости от пациента: Активная коррекция коэффициента мощности использует высокочастотные дроссели и индукторы. При определенных условиях нагрузки материалы магнитного сердечника могут физически вибрировать. Это явление создает слышимый акустический шум, широко известный как «визг катушки». В загруженной серверной комнате это остается незамеченным. Однако в тихой палате послеоперационного периода или в помещении, контактирующем с пациентом (например, в аппаратах CPAP), этот пронзительный вой вызывает сильный дискомфорт. При покупке устройств, предназначенных для работы вблизи пациента, необходимо указать строгие пределы акустического шума.
2. Дефицит времени удержания: Время удержания означает, как долго источник питания может сохранять выходной сигнал постоянного тока после внезапной потери входного переменного тока. Активная коррекция коэффициента мощности эффективно регулирует напряжение, питающее первичный конденсатор. Это регулирование позволяет инженерам использовать конденсатор физически меньшего размера. К сожалению, конденсатор меньшего размера сохраняет меньше общей энергии, что может отрицательно повлиять на время удержания во время переходных процессов в сети больницы или кратковременных отключений электроэнергии. Убедитесь, что указанное устройство поддерживает достаточное время задержки (обычно> 20 мс), чтобы позволить микропроцессорам выполнить плавное завершение работы системы.
3. Требования к снижению номинальных характеристик: Термическая динамика резко меняется в зависимости от входного напряжения и температуры окружающей среды. Проанализируйте, как ступень PFC работает при экстремальных температурах. Выходная мощность высокой мощности часто требует снижения номинальных характеристик при работе при низком сетевом напряжении (например, 115 В переменного тока). При более низких напряжениях схема PFC должна потреблять значительно более высокие входные токи, чтобы обеспечить ту же выходную мощность. Более высокий ток означает более высокую резистивную потерю тепла. Тщательно сопоставьте кривые снижения характеристик, предложенные поставщиком, с максимальной ожидаемой рабочей температурой вашего устройства.

Логика поиска: как составить короткий список партнеров по поставкам медицинского источника питания

Прослеживаемые данные о соответствии

Выбор поставщика, основанный исключительно на маркетинговых брошюрах, чреват катастрофой. Многие поставщики заявляют, что их устройства относятся к «медицинскому классу» или оснащены «усовершенствованной коррекцией коэффициента мощности». Вы должны отвергать поставщиков, которые предоставляют только общие заявления. Требуйте подробные отчеты об испытаниях выключателей и официальные графики испытаний на электромагнитные помехи. Просмотрите эти графики, чтобы убедиться, что источник питания демонстрирует комфортный запас ниже стандартных пределов выбросов. Устройство, зависающее точно на предельной линии, часто не проходит интеграционное тестирование, будучи помещенным в конкретный металлический или пластиковый корпус.

Родословная компонентов и надежность

Активная схема PFC представляет собой сильно нагруженную часть источника питания. Родословная компонента имеет огромное значение. Оцените происхождение и качество первичного конденсатора PFC. Этот конкретный конденсатор выдерживает высокие пульсации тока и является частой точкой отказа. Передовая практика отрасли требует использования конденсаторов премиум-класса, рассчитанных на температуру 105°C, от известных производителей (например, ведущих японских брендов). Более дешевый конденсатор с температурой 85°C значительно сократит среднее время наработки на отказ (MTBF) всего медицинского устройства.

Кастомизация против готового продукта

Заранее определите, требуется ли вашему приложению модифицированный стандартный модуль. Стандартные готовые устройства идеально подходят для мягких сред. Однако медицинские устройства часто сталкиваются с агрессивными чистящими химикатами, высокой влажностью или уникальными ограничениями физического пространства. Оцените, может ли поставщик нанести на печатную плату специальное конформное покрытие для защиты чувствительных схем управления PFC от влаги. Кроме того, проверьте возможности местной инженерной поддержки поставщика. Беспрепятственное общение с командой дизайнеров ускоряет процесс модификации.

Следующие действия

Переход от фазы исследования к активному тестированию требует системного подхода. Сначала запросите образцы физической оценки целевых источников питания. Не полагайтесь исключительно на цифровые модели. Затем потребуйте полную документацию по среднему времени безотказной работы, гарантируя, что они рассчитали данные с использованием признанных стандартов, таких как MIL-HDBK-217F или Telcordia. Наконец, немедленно начните предварительные испытания на соответствие температурным и электромагнитным помехам. Проводите эти тесты с блоком питания, установленным внутри фактического корпуса вашего устройства, при максимальной непрерывной загрузке программного обеспечения.

Заключение

Определение ПФК в медицинском контексте никогда не является простым упражнением для галочки. Это важнейшее решение на уровне системы, которое напрямую влияет на тепловой расчет, соответствие требованиям по электромагнитным помехам и максимальную безопасность пациентов. Соблюдение жестких стандартов IEC 61000-3-2 и IEC 60601-1 требует баланса между гармоническими преимуществами активной коррекции коэффициента мощности и строгими ограничениями на ток утечки. Инженеры должны выходить за рамки базовой мощности, чтобы оценить усовершенствованные топологии, кривые снижения характеристик и родословную компонентов.

Для требовательных клинических применений выбор проверенного высокоэффективного устройства сводит к минимуму нормативные трудности и значительно ускоряет вывод продукта на рынок. Отдавая приоритет низкому уровню электромагнитных помех, оптимальному времени удержания и архитектурам переключения с нулевым напряжением, вы гарантируете безупречную работу вашего устройства в хаотичных больничных сетях. Мы рекомендуем вам проконсультироваться с инженером по применению сегодня. Запросите подробные спецификации стандартных медицинских источников питания, чтобы они идеально соответствовали вашей точной силовой нагрузке и требованиям соответствия нормативным требованиям.

Часто задаваемые вопросы

Вопрос: Какова минимальная мощность, необходимая для PFC в медицинском устройстве?

Ответ: Как правило, нормативные стандарты требуют снижения выбросов гармонических токов (и, следовательно, PFC) для источников питания мощностью более 75 Вт. Устройства, показатели которых ниже этого порога, часто обходят строгие ограничения по гармоникам IEC 61000-3-2, хотя отдельные региональные правила могут незначительно отличаться.

Вопрос: Может ли активная коррекция коэффициента мощности отрицательно повлиять на ток утечки пациента?

О: Косвенно, да. Высокочастотное переключение Active PFC требует фильтрации электромагнитных помех. Стандартная фильтрация использует Y-конденсаторы, которые увеличивают ток утечки. Расходные материалы медицинского класса специально разработаны для смягчения этих электромагнитных помех без превышения безопасных порогов утечки.

Вопрос: Почему в медицинских устройствах высокой мощности наряду с PFC указана топология LLC?

Ответ: Резонансные преобразователи LLC обеспечивают переключение при нулевом напряжении (ZVS), что значительно снижает потери переключения, вносимые активным каскадом PFC. Это имеет решающее значение для поддержания высокой эффективности и минимизации нагревания в таких устройствах, как медицинский импульсный источник питания мощностью 500 Вт.
