Введение
В современном мире электроники каждое устройство — от зарядного устройства для смартфона до систем промышленной автоматизации — зависит от надежного источника преобразования энергии. В основе этого преобразования лежит импульсный адаптер питания — компактное, но высокоэффективное устройство, которое преобразует электрическую энергию в точное напряжение и ток, необходимые электронному оборудованию. В отличие от более старых линейных источников питания, импульсные адаптеры питания обеспечивают повышенную эффективность, пониженное тепловыделение и меньший форм-фактор, что делает их незаменимыми как в бытовых, так и в промышленных приложениях. Понимание того, как работают эти адаптеры, их преимущества и различные классификации, является ключом к выбору подходящего адаптера для любых задач управления питанием.
Что такое импульсный адаптер питания?

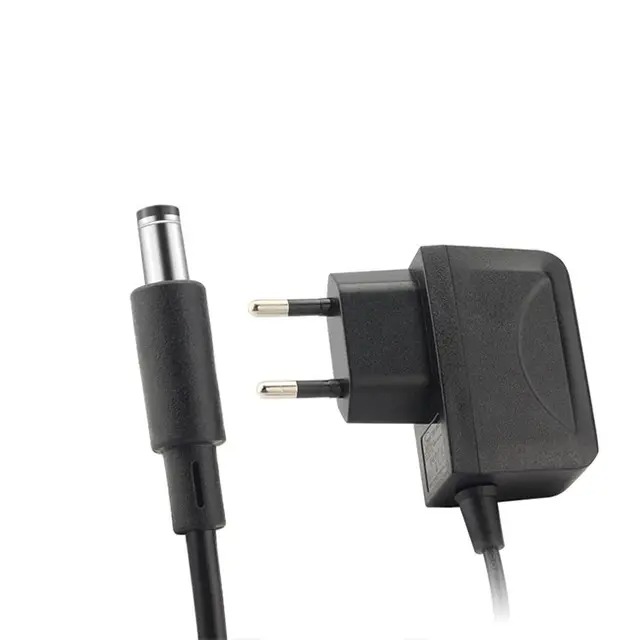

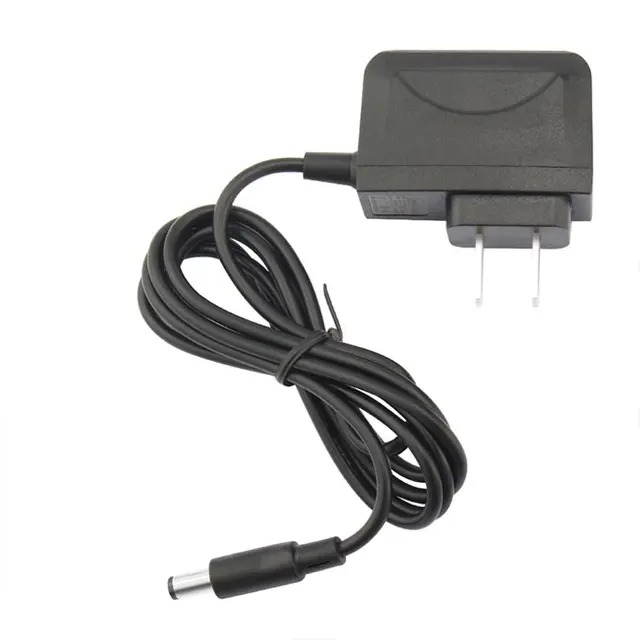

Импульсный адаптер питания , часто называемый импульсным источником питания (SMPS) , представляет собой электронное устройство, которое эффективно преобразует электрическую энергию путем быстрого включения и выключения ряда транзисторов. Этот процесс регулирует и стабилизирует выходное напряжение и ток, сводя к минимуму потери мощности. Вместо использования громоздкого трансформатора, как в традиционных линейных адаптерах, в импульсных адаптерах питания используется высокочастотное переключение и компоненты меньшего размера для достижения большей эффективности и компактных размеров.
По своей сути импульсный адаптер питания работает по принципу широтно-импульсной модуляции (ШИМ) . Контролируя длительность состояний «включено» и «выключено» переключателя, адаптер может точно регулировать мощность, подаваемую на нагрузку. Этот метод позволяет адаптеру поддерживать стабильный выходной сигнал, несмотря на колебания входного напряжения или условий нагрузки, что является важной функцией для чувствительной электроники.
Как работает импульсный адаптер питания
Чтобы понять принцип работы импульсного адаптера питания , необходимо разобрать его ключевые этапы преобразования энергии. Ниже представлена упрощенная последовательность действий:
| Этап | Описание | функции |
| Входное выпрямление | Преобразует переменный ток в постоянный | Поступающая мощность переменного тока выпрямляется и фильтруется в напряжение постоянного тока. |
| Высокочастотное переключение | Регулирование мощности | Транзистор включается и выключается на высокой частоте (20–500 кГц), контролируя поток мощности. |
| Преобразование трансформатора | Масштабирование напряжения | Высокочастотный трансформатор регулирует напряжение до желаемого выходного уровня. |
| Исправление и фильтрация | Обеспечивает чистый выход постоянного тока | Сигнал снова выпрямляется и фильтруется для получения стабильного выхода постоянного тока. |
| Контроль обратной связи | Поддерживает регулирование | Схема обратной связи контролирует выходной сигнал и регулирует рабочий цикл переключения для обеспечения стабильной работы. |
Контур обратной связи является наиболее важной частью конструкции: он гарантирует, что выходное напряжение остается постоянным даже при изменении входного напряжения или условий нагрузки. Именно это обеспечивает превосходную стабильность и адаптируемость импульсных адаптеров питания.
Типы импульсных адаптеров питания
Импульсные адаптеры питания выпускаются в нескольких исполнениях, каждая из которых подходит для конкретных применений. Их классификация зависит от номинальной мощности, топологии преобразования и функциональности. Ниже представлены основные виды:
| Тип | Описание | Распространенные области применения |
| Адаптер переключения переменного и постоянного тока | Преобразует переменный ток (AC) в постоянный ток (DC). | Зарядные устройства для ноутбуков, роутеры, светодиодные драйверы. |
| Преобразователь постоянного тока в постоянный | Преобразует одно напряжение постоянного тока в другое. | Устройства с аккумуляторным питанием, автомобильная электроника. |
| Изолированный адаптер | Использует трансформатор для изоляции входа и выхода. | Медицинское оборудование, устройства связи. |
| Неизолированный адаптер | Нет гальванической развязки; более компактный. | Встраиваемые системы, низковольтные цепи. |
| Программируемый адаптер | Выходное напряжение/ток можно регулировать с помощью программного или аппаратного управления. | Промышленная автоматизация, лабораторные приборы. |
Каждый тип спроектирован с учетом эффективности и безопасности в своей области эксплуатации. Например, импульсные адаптеры питания переменного и постоянного тока повсеместно используются в бытовой электронике, а изолированные адаптеры жизненно важны для предотвращения поражения электрическим током в чувствительных средах или средах повышенного риска.
Ключевые компоненты и их функции
Каждый импульсный адаптер питания состоит из важнейших электронных компонентов, которые гармонично работают вместе. Понимание их ролей дает представление об общей производительности адаптера.
Выпрямительные диоды: преобразуют переменный ток в постоянный на начальном этапе ввода.
Фильтрующие конденсаторы: сглаживают пульсации напряжения для обеспечения стабильного выхода постоянного тока.
Переключающие транзисторы (MOSFET): действуют как высокоскоростные переключатели для управления потоком энергии.
Трансформаторы: повышают или понижают напряжение и обеспечивают изоляцию.
Оптопары: обеспечивают безопасную обратную связь между цепями высокого и низкого напряжения.
Микросхема ШИМ-контроллера: генерирует сигналы переключения и управляет контуром регулирования мощности.
Выходные катушки индуктивности и конденсаторы: фильтруют высокочастотные шумы, обеспечивая чистый выходной сигнал постоянного тока.
Каждый компонент оптимизирован с точки зрения эффективности, термостойкости и соответствия требованиям безопасности. Сложность конструкции этих адаптеров отражает баланс между производительностью, стоимостью и надежностью.
Преимущества импульсных адаптеров питания перед линейными источниками питания
Доминирование импульсных адаптеров питания в современной электронной промышленности обусловлено несколькими ключевыми преимуществами перед линейными источниками питания:
| Функция | Импульсный адаптер питания | Линейный источник питания |
| Эффективность | Обычно 80–95% | Около 50–60% |
| Размер и вес | Компактный и легкий | Громоздкий из-за больших трансформаторов. |
| Тепловое образование | Минимальный | Значительная тепловая мощность |
| Диапазон входного напряжения | Широкий (100–240 В переменного тока) | Узкий |
| Экономическая эффективность | Более экономичный для высокой мощности | Дешевле за очень низкую мощность |
| Шумовые характеристики | Требуется фильтрация | Естественно низкий уровень шума |
Эти преимущества делают импульсные адаптеры питания идеальными для энергоэффективных конструкций, портативных устройств и систем с ограниченным пространством. Однако линейные адаптеры по-прежнему используются в сценариях, требующих сверхнизкого шума, таких как усиление звука или лабораторные испытания.
Распространенные применения импульсных адаптеров питания
Универсальность импульсных адаптеров питания позволяет им питать практически любое современное электронное устройство. Область их применения варьируется от небольших потребительских гаджетов до мощных промышленных систем. Некоторые из наиболее распространенных применений включают в себя:
Бытовая электроника: смартфоны, ноутбуки, планшеты и устройства «умного дома».
Сетевое оборудование: маршрутизаторы, модемы и системы PoE.
Системы светодиодного освещения: Энергоэффективные драйверы для освещения жилых и коммерческих помещений.
Промышленная автоматизация: Системы управления и программируемые логические контроллеры (ПЛК).
Медицинское оборудование: диагностические устройства, требующие точного изолированного питания.
Автомобильные системы: преобразователи постоянного тока для электромобилей и информационно-развлекательных систем.
Подбирая напряжение, ток и форм-фактор, производители могут создавать адаптеры, которые идеально соответствуют уникальным требованиям каждого приложения.
Вопросы энергоэффективности и коэффициента мощности
Современные импульсные адаптеры питания разработаны не только для повышения производительности, но и для обеспечения экологической безопасности. Стандарты эффективности, такие как Energy Star , DOE Level VI и директива ErP, требуют строгих ограничений на энергопотребление и потери при преобразовании.
Для достижения этих показателей адаптеры интегрируют:
Схемы коррекции коэффициента мощности (PFC) , которые улучшают согласованность формы сигнала тока с напряжением.
Синхронное выпрямление для уменьшения потерь проводимости.
Модели с низким энергопотреблением в режиме ожидания, потребляющие менее 0,1 Вт в режиме ожидания.
Высокоэффективные адаптеры не только экономят энергию, но и уменьшают выделение тепла, продлевая срок службы продукта и снижая эксплуатационные расходы. Это особенно важно в крупномасштабных развертываниях, таких как центры обработки данных и системы «умный дом».
Требования безопасности, стандартов и сертификации
Безопасность — это неоспоримый аспект любого импульсного адаптера питания . Поскольку эти устройства выдерживают высокие напряжения и токи, они должны соответствовать строгим международным стандартам. К наиболее распространенным сертификатам относятся:
UL (Лаборатории страховщиков) – обеспечивает соответствие стандартам безопасности Северной Америки.
CE (Conformité Européenne) — требуется для продажи в Европейской экономической зоне.
FCC (Федеральная комиссия по связи) – ограничивает электромагнитные помехи.
RoHS (ограничение использования опасных веществ) – ограничивает использование вредных материалов, таких как свинец или ртуть.
IEC 62368-1 – Стандарт безопасности для аудио/видео, IT и коммуникационного оборудования.
Адаптеры, имеющие эту маркировку, прошли обширные испытания на предмет целостности изоляции, управления температурным режимом и электрической надежности.
Выбор правильного импульсного адаптера питания
Выбор правильного импульсного адаптера питания требует тщательного рассмотрения множества факторов:
Диапазон входного напряжения: соответствует региональным стандартам электропитания (например, 100–240 В переменного тока для универсального использования).
Выходное напряжение и ток: убедитесь, что адаптер соответствует номинальным характеристикам устройства или немного превышает их.
Тип и полярность разъема: проверьте совместимость с целевым устройством.
Рейтинг эффективности. Выбирайте модели, сертифицированные Energy Star или Level VI, для повышения производительности.
Условия окружающей среды: учитывайте температуру, влажность и степень защиты (класс IP).
Сертификаты безопасности. Всегда проверяйте соответствие региональным или отраслевым стандартам.
Правильный выбор обеспечивает надежность, безопасность и долгосрочную экономию энергии, предотвращая при этом неисправность или повреждение устройства.
Заключение
Импульсный адаптер питания представляет собой важнейшее достижение в современной электронике, сочетающее в себе компактный дизайн, высокую эффективность и универсальную совместимость. Эти адаптеры обеспечивают стабильное и эффективное преобразование энергии в широком спектре приложений — от персональных гаджетов до промышленных систем. Понимание их работы, преимуществ и критериев выбора дает инженерам, потребителям и предприятиям возможность принимать более разумные решения в мире, который все более заботится об энергопотреблении.
Часто задаваемые вопросы
1. Какова основная цель импульсного адаптера питания?
Он преобразует входной электрический ток переменного или постоянного тока в стабильный, регулируемый выход постоянного тока с высокой эффективностью, подходящий для питания электронных устройств.
2. Почему импульсные адаптеры питания более эффективны, чем линейные?
Потому что они используют высокочастотные переключающие транзисторы для минимизации потерь мощности, что приводит к более высокой эффективности преобразования и меньшему выделению тепла.
3. Безопасно ли использовать импульсные адаптеры питания?
Да, если они соответствуют таким сертификатам, как UL, CE и FCC. Это гарантирует, что адаптер защищен от перенапряжения, перегрева и короткого замыкания.
4. Могу ли я использовать на своем устройстве импульсный адаптер питания большей мощности?
Да, если выходное напряжение соответствует и полярность правильная. Устройство будет потреблять только ту мощность, которая ему необходима.
5. Каков срок службы импульсного адаптера питания?
Обычно от 3 до 7 лет , в зависимости от условий использования, уровня нагрузки и качества компонентов.
