Экономичный тонкий импульсный источник питания переменного и постоянного тока на DIN-рейку серии EDR 75 Вт, 120 Вт, 150 Вт, SMPS

Мощность:
75 Вт~150 Вт
Функции :
Металлический корпус, низкая стоимость.
1∅, вход полного диапазона
Тонкий размер, ширина модели: 32 ~ 40 мм.
ЭМС EN55022 класс А
Сборка на промышленной рейке ТС-35/7,5 или 15.
3 года гарантия
штат:
Количество:
Запрос цены Добавить в корзину

  • ЭДР

  • SMUN

Описание:


EDR — это импульсный источник питания, монтируемый на DIN-рейку, специально разработанный для промышленного применения и отличающийся эффективностью, надежностью, компактностью и простотой установки. Ниже представлен подробный обзор этого продукта:

  1. Мощность и выходное напряжение :

    EDR обеспечивает номинальную выходную мощность 75 Вт/120 Вт/150 Вт и обеспечивает один вариант выходного напряжения постоянного тока: 12 В, 24 В или 48 В, что соответствует различным требованиям к питанию устройств.

  2. Текущая мощность :

    В зависимости от различных выходных напряжений различны максимальные выходные токи. Это обеспечивает стабильную и достаточную подачу постоянного тока к подключенным нагрузкам.

  3. Монтаж на DIN-рейку :

    Разработанный для монтажа на DIN-рейку, соответствующий стандартным направляющим TS-35/7,5 или TS-35/15, источник питания можно легко закрепить на стандартных DIN-рейках электрических шкафов или блоков управления, что обеспечивает быстрое и аккуратное подключение и обслуживание.

  4. Высокая эффективность :

    Как импульсный источник питания, EDR обычно имеет высокий КПД преобразования (обычно выше 85%), что способствует снижению энергопотребления и тепловых потерь во время работы.

  5. Компактный размер :

    Изделие имеет чрезвычайно тонкий профиль, особенно при толщине всего 32 мм, что делает его компактным и идеальным для использования в ограниченном пространстве промышленном оборудовании или шкафах управления.

  6. Соответствие промышленным стандартам :

    Соответствует строгим стандартам и сертификатам промышленного уровня, таким как CCC и CE, обеспечивая надежную работу и безопасность даже в суровых условиях окружающей среды.


РядМощность (Вт)Вход (В переменного тока)Выход (В постоянного тока)Размер (мм)Гарантия (лет)
ЭДР-757590-26412,24,4832Х125,2Х1023
ЭДР-12012040Х125,2Х113,5
ЭДР-15015040Х125,2Х113,5


Функции:

  • Универсальный вход переменного тока/полный диапазон

  • Защита: короткое замыкание/перегрузка/перенапряжение/перегрев

  • Охлаждение от бесплатной конвекции воздуха

  • Встроенный фильтр электромагнитных помех с минимальным сильфоном.

  • Уровень защиты мощности: IP31

  • 100% тест с зажиганием полной нагрузки

  • Совместим с EN55022:2010+AC:2010+AC:2011/EN61000-32-2 и EN61000-4-2,3,4,5,6,8,11/EN60950-1

  • 3 года гарантия


Приложения:

  • Промышленная автоматизация:

    Обеспечение стабильного питания ПЛК, датчиков, исполнительных механизмов, человеко-машинных интерфейсов (HMI), небольших электроприводов и других устройств промышленного управления.

  • Автоматизация зданий:

    Подача питания для интеллектуальных систем управления освещением, оборудования безопасности, контроллеров HVAC и других устройств автоматизации зданий.

  • Телекоммуникации:

    Служит источником питания постоянного тока для небольших коммутаторов, маршрутизаторов, удаленных терминальных устройств (RTU) и узлов Интернета вещей в коммуникационной инфраструктуре.

  • Мониторинг безопасности:

    Питание камер, систем сигнализации, панелей контроля доступа и других компонентов систем безопасности.

  • Тестирование и измерение:

    Поддержка лабораторных приборов, систем сбора данных, портативного испытательного оборудования и аналогичных приложений.


Технические характеристики:

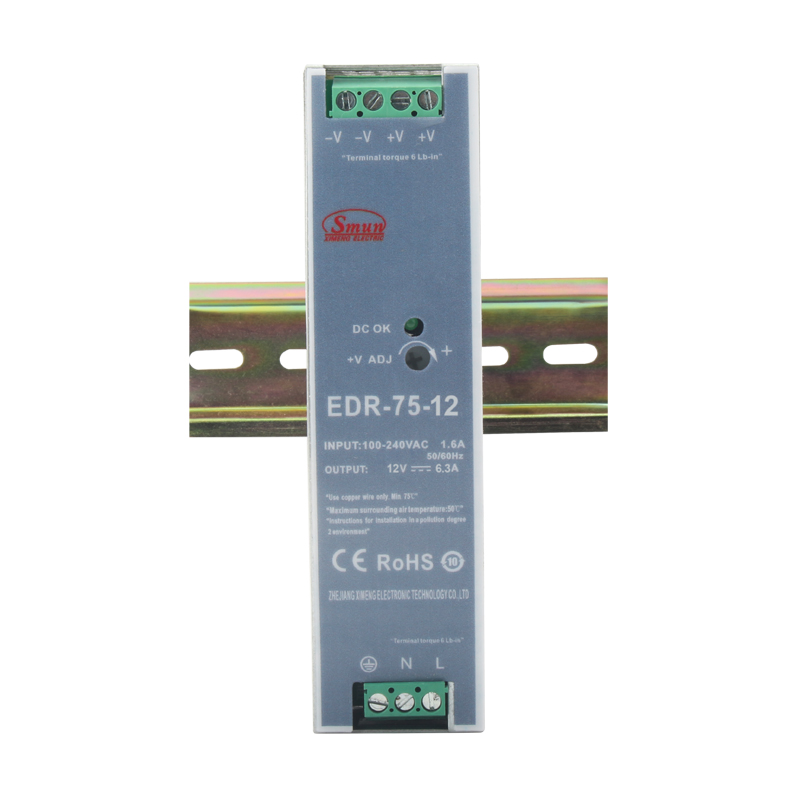

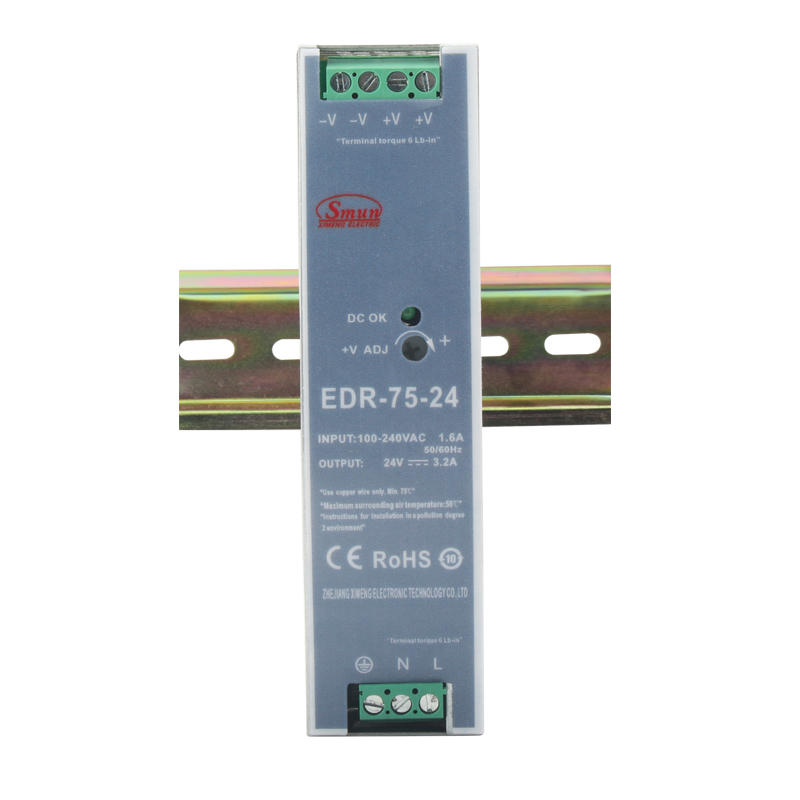

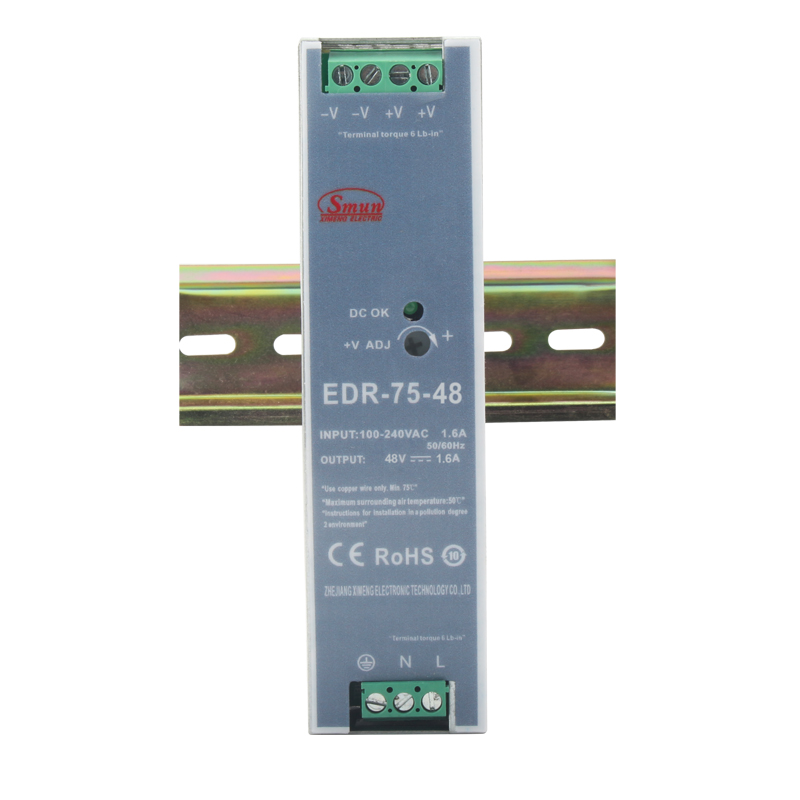

МодельЭДР-75-12ЭДР-75-24ЭДР-75-48
ВыходНапряжение постоянного тока12 В24 В48 В
Текущий диапазон0-6.3a0-3,2 А0-1.6a
Рейтинг власти75,6 Вт76,8 Вт76,8 Вт
Волновой шум (макс)80MVP-P120MVP-P150MVP-P
Напряжение прил12-14В24-28В48-55В
Толерантность к напряжению± 2,0%± 1,0%± 1,0%
Линейное регулирование± 0,5%± 0,5%± 0,5%
Регулирование нагрузки± 1,0%± 1,0%± 1,0%
Настроить, время подъема1200 мс, 60 мс/230 В переменного тока   2000 мс, 60 мс/115 В переменного тока (полная нагрузка)
Удержать время60 мс/230 В переменного тока     12 мс/115 В переменного тока (полная нагрузка)
ВходДиапазон напряжения90 ~ 264 В переменного тока    120 ~ 370 В постоянного тока
Частота47 ~ 63 Гц
Эффективность85,5%87,5%88,5%
Ток AC1,45 А/115 В переменного тока    0,9 А/230 В переменного тока
Придумывать20 А/115 В переменного тока 35 А/230 В переменного тока
Ток утечки<0,75 мА / 240 Вак
ЗащитаПерегрузка105 ~ 130% номинальная выходная мощность
Тип защиты: ограничение постоянного тока, автоматически восстанавливается после устранения неисправности.
Над напряжением14-17В29-33В56-65В
Тип защиты: выключите напряжение O/P, переосмыслить, чтобы восстановить
ПерегревОтключите рабочее напряжение, включите питание для восстановления.
СредаРабочая температура-20~ +60℃ (см. кривую снижения номинальных характеристик в таблице данных SMUN)
Работая влажность20 ~ 90% RH не конденсирование
Температура хранения-40 ~ +85 ℃, 10 ~ 95% RH
Temp.coeffiel± 0,03%/℃ (0 ~ 50 ℃)
ВибрацияКомпонент: 10 ~ 500 Гц, 2G 10min./1 цикл ， 60 минут. каждый вдоль оси x, y, z; Установка: соответствие IEC60068-2-6
Безопасность
Стандарты безопасностиUl508, TUV BS EN/EN62368-1, EAC TP TC 004, одобрено BSMI CNS14336-1; (соответствует BS EN/EN60204-1)
Выдерживая напряжениеI/PO/P: 2 кВА переменного тока I/P-FG: 2 кВА переменного тока O/P-FG: 0,5 кВА переменного тока
Сопротивление изоляцииI/PO/P, I/P-FG, O/P-FG:> 100 М Ом/500VDC/25 ℃/70% RH
EMC выбросыСоответствие BS EN/EN55032(CISPR32), BS EN/EN61000-3-2, EAC TP TC 020, CNS13438, класс A.
EMC ImmunityСоответствие BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), уровень тяжелой промышленности, критерии A, EAC TP TC 020
ДругиеMTBF≥506,6 тыс. часов MIL-HDBK-217F (25 ℃)
Измерение32*125,2*102 мм (Д*Ш*В)
Упаковка0,51 кг; 28 шт./15,3 кг/1,22 куб.фута
Примечание

1. Все параметры, не упомянутые, не упомянутые, измеряются при входе 230 В, номинальной нагрузки и 25 ℃ температуры окружающей среды.

2. Ripple & Noise измеряются при 20 МГц полосы пропускания с помощью 12 'Twisted парного провода, завершенного с параллельным конденсатором 0,1 UF и 47 UF.

3. Допуск: включает в себя допуск на установку, регулировку линии и регулировку нагрузки.

4. Питание считается компонентом, который будет установлен в конечное оборудование. Окончательное оборудование должно быть повторно подтверждено, что оно все еще соответствует директивам EMC.

5. Зазоры при установке: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при постоянной нагрузке на полную мощность. В случае, если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.

6. При низком входном напряжении может потребоваться снижение номинальных характеристик. Пожалуйста, проверьте кривую снижения характеристик для получения более подробной информации.

7. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации.

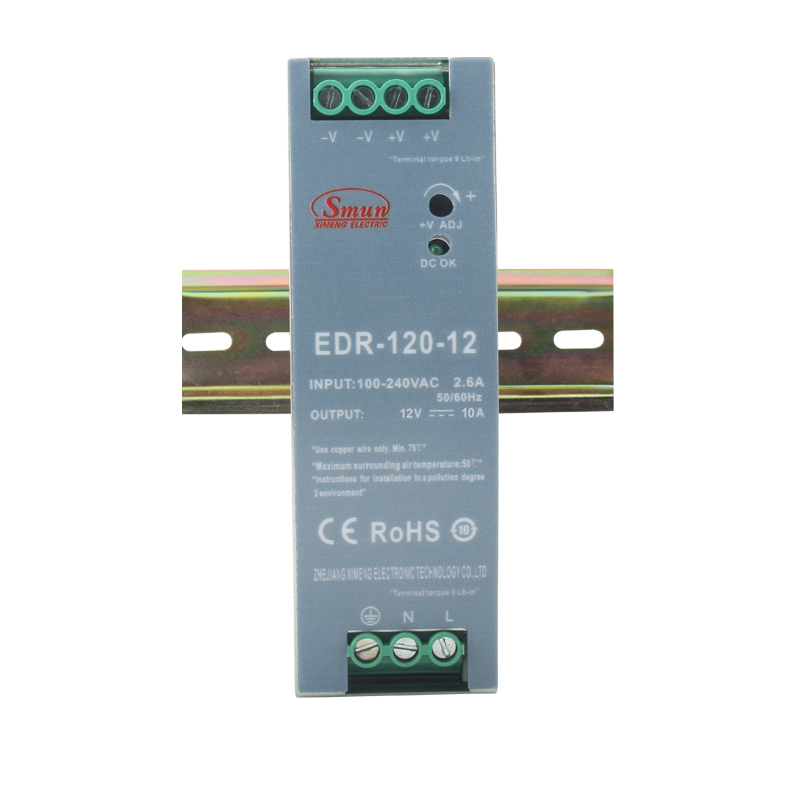

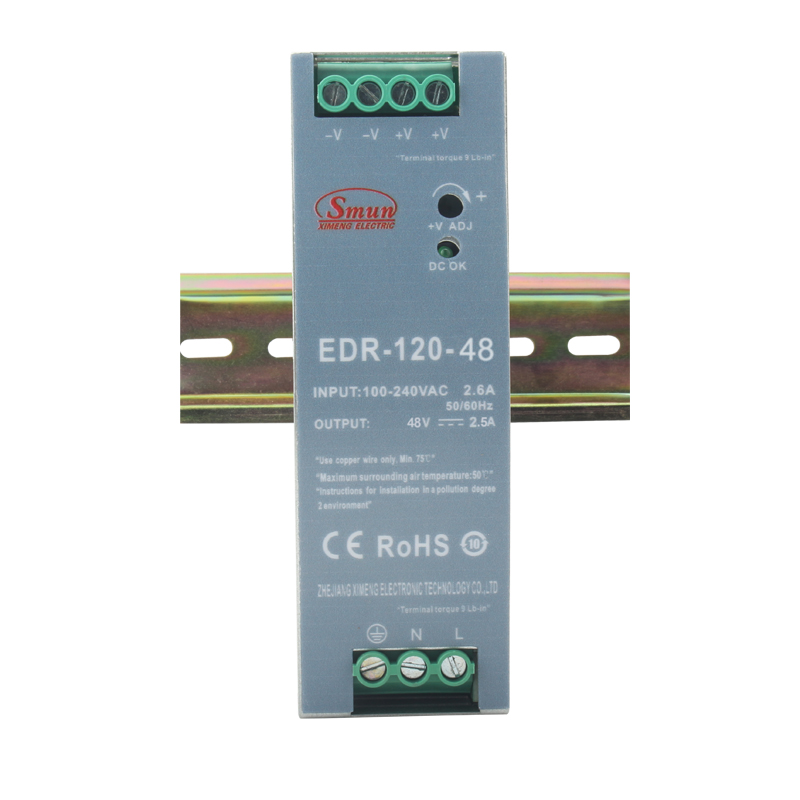

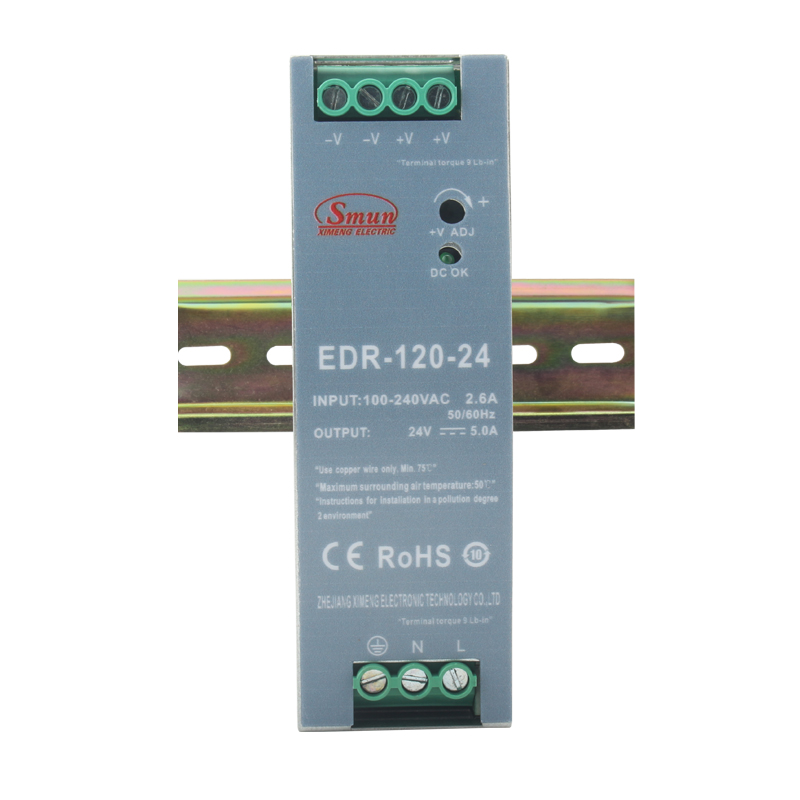

МодельЭДР-120-12ЭДР-120-24ЭДР-120-48
ВыходНапряжение постоянного тока12 В24 В48 В
Текущий диапазон0-10А0-5A0-2.5a
Рейтинг власти120 Вт120 Вт120 Вт
Волновой шум (макс)100 МВП-P120MVP-P150MVP-P
Напряжение прил12-14В24-28В48-55В
Толерантность к напряжению± 2,0%± 1,0%± 1,0%
Линейное регулирование± 0,5%± 0,5%± 0,5%
Регулирование нагрузки± 1,0%± 1,0%± 1,0%
Настроить, время подъема1200 мс, 60 мс/230 В переменного тока   2000 мс, 60 мс/115 В переменного тока (полная нагрузка)
Удержать время16 мс/230 В переменного тока     10 мс/115 В переменного тока (полная нагрузка)
ВходДиапазон напряжения90 ~ 264 В переменного тока    120 ~ 370 В постоянного тока
Частота47 ~ 63 Гц
Эффективность85%87%88,5%
Ток AC2,25 А/115 В переменного тока    1,3 А/230 В переменного тока
Придумывать20 А/115 В переменного тока 35 А/230 В переменного тока
Ток утечки<1MA / 240VAC
ЗащитаПерегрузка105 ~ 130% номинальная выходная мощность
Тип защиты: ограничение постоянного тока, автоматически восстанавливается после устранения неисправности.
Над напряжением14-17В29-33В56-65В
Тип защиты: выключите напряжение O/P, переосмыслить, чтобы восстановить
ПерегревОтключите рабочее напряжение, включите питание для восстановления.
СредаРабочая температура-20~ +60℃ (см. кривую снижения номинальных характеристик в таблице данных SMUN)
Работая влажность20 ~ 90% RH не конденсирование
Температура хранения-40 ~ +85 ℃, 10 ~ 95% RH
Temp.coeffiel± 0,03%/℃ (0 ~ 50 ℃)
ВибрацияКомпонент: 10 ~ 500 Гц, 2G 10min./1 цикл ， 60 минут. каждый вдоль оси x, y, z; Установка: соответствие IEC60068-2-6
Безопасность
Стандарты безопасностиUl508, TUV BS EN/EN62368-1, EAC TP TC 004, одобрено BSMI CNS14336-1; (соответствует BS EN/EN60204-1)
Выдерживая напряжениеI/PO/P: 2 кВА переменного тока I/P-FG: 2 кВА переменного тока O/P-FG: 0,5 кВА переменного тока
Сопротивление изоляцииI/PO/P, I/P-FG, O/P-FG:> 100 М Ом/500VDC/25 ℃/70% RH
EMC выбросыСоответствие BS EN/EN55032(CISPR32), BS EN/EN61000-3-2, EAC TP TC 020, CNS13438, класс A.
EMC ImmunityСоответствие BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), уровень тяжелой промышленности, критерии A, EAC TP TC 020
ДругиеMTBF≥474,6 тыс. часов MIL-HDBK-217F (25 ℃)
Измерение40*125,2*113,5 мм (Д*Ш*В)
Упаковка0,6 кг; 20 шт./13 кг/1,16 куб. футов
Примечание

1. Все параметры, не упомянутые, не упомянутые, измеряются при входе 230 В, номинальной нагрузки и 25 ℃ температуры окружающей среды.

2. Ripple & Noise измеряются при 20 МГц полосы пропускания с помощью 12 'Twisted парного провода, завершенного с параллельным конденсатором 0,1 UF и 47 UF.

3. Допуск: включает в себя допуск на установку, регулировку линии и регулировку нагрузки.

4. Питание считается компонентом, который будет установлен в конечное оборудование. Окончательное оборудование должно быть повторно подтверждено, что оно все еще соответствует директивам EMC.

5. Зазоры при установке: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при постоянной нагрузке на полную мощность. В случае, если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.

6. При низком входном напряжении может потребоваться снижение номинальных характеристик. Пожалуйста, проверьте кривую снижения характеристик для получения более подробной информации.

7. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации.




download SMUN-EDR-75-英文版 .pdf

download SMUN-EDR-120-SPECS.PDF

download СМУН-ЭДР-150-спец.pdf
