Нужен надежный источник питания для промышленного оборудования? Решением может стать блок питания на рейку DR-Din. В этой статье мы проведем вас через процесс установки, охватывая все: от монтажа до подключения и тестирования.
В то время как адаптеры питания обычно используются для небольшой электроники, источники питания на рейку DR-Din предназначены для тяжелых условий эксплуатации. Вы узнаете, как правильно установить эти устройства, чтобы обеспечить оптимальную производительность и безопасность вашей системы.
Рекомендации перед установкой
1. Обеспечение правильной совместимости
Прежде чем приступить к установке блока питания на рейку DR-Din, убедитесь, что он полностью совместим с вашей системой. Это поможет предотвратить будущие эксплуатационные проблемы и максимизировать эффективность. Вот что вам нужно проверить:
1. Характеристики источника питания:
а. Убедитесь, что напряжение, ток и номинальная мощность соответствуют требованиям оборудования, которое вы будете питать. Несоответствие номинальной мощности может привести к неэффективности или даже отказу.
2. Факторы окружающей среды:
а. Температура: убедитесь, что источник питания может выдерживать температуру окружающей среды в месте установки.
б. Влажность. Избыточная влажность может повлиять на работу блока питания, поэтому его следует защищать от повышенной влажности.
в. Пыль: Накопление пыли может привести к перегреву. Убедитесь, что на участке нет чрезмерной пыли, которая со временем может привести к короткому замыканию или повреждению.
3. Целостность продукта:
а. Осмотрите источник питания на наличие видимых повреждений, таких как трещины, оголенная проводка или вмятины, поскольку они могут повлиять на его производительность или безопасность во время установки.
В то время как адаптеры питания обычно используются для небольших электронных устройств и обычно не сталкиваются с такими же экологическими проблемами, источники питания на рейке DR-Din предназначены для более надежных приложений промышленного уровня. Эти источники питания должны выдерживать более суровые условия и более требовательные рабочие нагрузки.
2. Меры безопасности и инструменты
Безопасность имеет первостепенное значение при установке блоков питания на рейку DR-Din, поскольку неправильная установка может привести к серьезным опасностям. Следуйте этим основным правилам безопасности:
1. Обесточивание системы:
а. Всегда отключайте источник питания перед установкой, чтобы предотвратить поражение электрическим током. Заблокируйте и маркируйте источник питания, чтобы исключить случайное включение. Проверьте изоляцию с помощью мультиметра.
2. Средства индивидуальной защиты (СИЗ):
а. Надевайте изолированные перчатки и защитные очки, чтобы защитить себя от потенциальной опасности поражения электрическим током. В промышленных условиях рассмотрите возможность использования дополнительных средств индивидуальной защиты для защиты от физических рисков, таких как падающие предметы или острые края.
3. Необходимые инструменты:
а. Для установки вам понадобятся следующие инструменты:
я. Отвертки: для крепления источника питания к DIN-рейке.
ii. Инструменты для зачистки проводов: для снятия изоляции с проводов для обеспечения надежного соединения.
iii. Мультиметр: для проверки напряжения и обеспечения правильности соединений.
4. Выбор провода:
а. Выбирайте провода, соответствующие требованиям к входу и выходу источника питания. Убедитесь, что калибр провода соответствует ожидаемому току и напряжению. Неправильный выбор провода может привести к перегреву или сбоям.
Шаг | Действие |
1. | Убедитесь, что номинальные напряжения и силы тока соответствуют вашему оборудованию. |
2. | Проверьте температуру, влажность и уровень запыленности на месте установки. |
3. | Осмотрите блок питания на рейке DR-Din на наличие физических повреждений. |
4. | Перед установкой обесточьте систему. |
5. | Надевайте необходимые средства индивидуальной защиты, включая изолирующие перчатки и защитные очки. |
6. | Соберите необходимые инструменты, такие как отвертки, инструменты для зачистки проводов и мультиметр. |

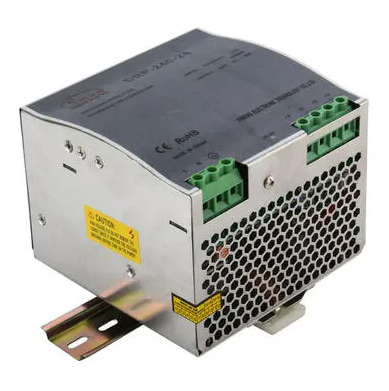

Шаг 1. Установка блока питания на рейку DR-Din
1. Подготовка DIN-рейки
Прежде чем приступить к монтажу источника питания на рейке DR-Din, важно правильно подготовить рейку DIN, чтобы обеспечить надежную установку. Начните с выбора правильного размера направляющей. Стандартный размер большинства блоков питания на рейке DR-Din — TS35/7,5 или TS35/15, поэтому убедитесь, что рейка соответствует этим характеристикам. При необходимости вы можете отрегулировать длину рейки с помощью резака для DIN-рейки, гарантируя, что ее длина достаточна для размещения источника питания и обеспечения надлежащего расстояния между устройствами.
Определив правильную длину направляющей, убедитесь, что она надежно прикреплена к шкафу управления. Рейка должна быть установлена горизонтально в шкафу или на панели и надежно закреплена, чтобы предотвратить любое движение или вибрацию, которые могут повлиять на работу блока питания. С помощью винтов или монтажного кронштейна закрепите направляющую на месте.
Правильное выравнивание источника питания на рейке DR-Din имеет решающее значение для успешной установки. Убедитесь, что направляющая выровнена и совмещена с монтажным кронштейном устройства. Это облегчит установку и обеспечит надежную фиксацию источника питания на направляющей.
2. Крепление источника питания к DIN-рейке
Когда рейка подготовлена, пришло время подключить блок питания к рейке DR-Din. Процесс монтажа блока питания может незначительно отличаться в зависимости от того, крепится ли блок на защелках или на винтах. Ниже приведено пошаговое руководство для обоих методов:
1. Метод защелкивания:
а. Расположите верхнюю часть блока питания рейки DR-Din на верхнем крае рейки.
б. Аккуратно наклоните устройство назад, совместив зажимы с пазами направляющих.
в. Сдвиньте устройство вниз до щелчка и убедитесь, что зажимы надежно зафиксировались на направляющей.
2. Метод крепления винтами:
а. Совместите монтажные отверстия блока питания с предварительно просверленными отверстиями на направляющей.
б. Используйте винты, чтобы плотно закрепить блок питания на направляющей, следя за тем, чтобы он не смещался и не перемещался.
После подключения источника питания важно убедиться, что он надежно закреплен. Аккуратно встряхните устройство, чтобы убедиться, что оно правильно закреплено. Любое ослабление может привести к ненадежной работе или потенциальной угрозе безопасности.
Правильная вентиляция имеет решающее значение для эффективной работы источника питания на рейке DR-Din. Убедитесь, что вокруг блока питания достаточно места для циркуляции воздуха. В идеале зазор должен составлять не менее 40 мм над устройством и 20 мм под ним, по 10 мм с каждой стороны. Это предотвращает перегрев блока питания и обеспечивает долговечность.
Адаптеры питания, напротив, не требуют монтажа или специальных действий по установке. Обычно они подключаются непосредственно к настенным розеткам и используются для маломощной бытовой электроники. Это подчеркивает промышленный характер источников питания на рейке DR-Din, поскольку для приложений с более высокой мощностью они требуют более структурированной и безопасной установки.
Шаг 2. Подключение блока питания на рейке DR-Din
1. Подключение входных линий питания
Для обеспечения надлежащей функциональности и безопасности очень важно правильно подключить входные линии электропитания. Начните с определения входных клемм на блоке питания на рейке DR-Din. Обычно они обозначаются как «фаза» (L), «нейтраль» (N) и «земля» (GND).
1. Напряжение (L): это входное напряжение сети переменного тока.
2. Нейтраль (N): это обратный путь тока.
3. Заземление (GND). Заземление необходимо для обеспечения безопасности и предотвращает риск поражения электрическим током и защищает от скачков напряжения.
Затем зачистите концы проводов с помощью инструмента для зачистки проводов, стараясь оголить достаточно меди, чтобы обеспечить надежное соединение. Следуйте указаниям производителя относительно длины зачистки проводов. При подключении проводов к клеммам убедитесь, что каждый провод надежно вставлен в клеммную колодку и что винт плотно затянут, чтобы избежать ослабления соединений, которое может привести к короткому замыканию или перегреву.
Примите соответствующие меры предосторожности, проверив, что система обесточена, прежде чем начинать какие-либо электромонтажные работы. Мультиметр может помочь убедиться в отсутствии напряжения на клеммах, прежде чем продолжить.
2. Подключение выходных линий питания
Выходные соединения постоянного тока одинаково важны для обеспечения правильной подачи мощности на подключенную нагрузку. Определите выходные клеммы, обычно обозначаемые как V+ (положительный) и V- (отрицательный). Эти клеммы предназначены для подключения источника питания к устройству или оборудованию, которое вы собираетесь питать.
1. Обеспечьте правильную полярность. Очень важно соблюдать правильную полярность при подключении выходных линий. Неправильное подключение может привести к неисправности оборудования или даже к его необратимому повреждению.
2. Выбор сечения провода. Сечение провода следует выбирать в зависимости от тока нагрузки. Если нагрузка требует большего тока, следует использовать более толстый провод во избежание перегрева. Обратитесь к техническому описанию источника питания, чтобы убедиться, что вы используете провод соответствующего сечения.
3. Проверка напряжения. После закрепления выходных проводов еще раз проверьте, соответствует ли выходное напряжение требуемым характеристикам вашего оборудования. Мультиметр можно использовать для измерения выходного напряжения и убедиться, что оно находится в пределах допустимого диапазона для вашей нагрузки.
Важно следовать рекомендациям производителя по длине и качеству проводов, чтобы обеспечить безопасное, безопасное и надежное подключение к электропитанию.
3. Заземление системы
Правильное заземление необходимо для безопасной работы источника питания на рейке DR-Din. Заземление помогает защитить устройство и пользователей от электрических неисправностей, снижая риск поражения электрическим током и электромагнитные помехи (ЭМП).
1. Заземление источника питания: Подключите клемму заземления источника питания к шине заземления внутри шкафа управления. Это соединение должно быть плотным и надежным, без оголенных проводов, которые могут вызвать короткое замыкание или проблемы с заземлением.
2. Заземление DIN-рейки. Помимо заземления источника питания, следует заземлить и саму DIN-рейку. Рельс часто служит механизмом вторичного заземления, обеспечивая надежный путь подключения к заземлению.
3. Соображения безопасности. Убедитесь, что заземляющий провод имеет достаточную толщину, чтобы выдержать любой потенциальный ток повреждения, как указано производителем источника питания.
В то время как адаптеры питания обычно проектируются со встроенным заземлением для более простых приложений, источники питания на рейке DR-Din требуют более строгих процедур заземления из-за их промышленного применения. Правильное заземление обеспечивает безопасность и долговечность источника питания и подключенного оборудования.
Шаг 3: Проверка и тестирование
1. Двойная проверка соединений
Перед включением питания на шину DR-Din необходимо убедиться в надежности и правильности установки всех проводных соединений. Начните с проверки каждого провода, чтобы убедиться, что он надежно прикреплен к соответствующей клемме. Сюда входит проверка как входных, так и выходных соединений, а также заземляющего провода.
Убедитесь, что нет оголенных проводов или отдельных жил, которые могут вызвать короткое замыкание. Эти оголенные жилы могут легко вступить в контакт с другими компонентами, что приведет к потенциальным электрическим неисправностям. Кроме того, убедитесь, что все клеммы правильно затянуты с помощью отвертки, чтобы не допустить ослабления соединений, которые могут вызвать искрение или нагрев во время работы.
Двойная проверка соединений также помогает гарантировать, что блок питания на рейку DR-Din будет работать безопасно и эффективно при включении. Безопасная и правильно установленная система необходима для бесперебойной работы.
2. Включение системы
После того, как вы проверили проводные соединения, пришло время включить систему. Выполните следующие начальные шаги, чтобы убедиться, что источник питания работает правильно:
1. Первоначальное включение питания: включите основной источник питания и наблюдайте за световым индикатором источника питания (например, светодиодом «DC OK»). Если индикатор загорается, это означает, что источник питания работает нормально.
2. Проверка выходного напряжения. С помощью мультиметра измерьте выходное напряжение, чтобы убедиться, что оно находится в пределах диапазона, указанного для вашего оборудования. Этот шаг гарантирует, что источник питания на шине DR-Din подает на нагрузку правильное напряжение.
Во время этого процесса обязательно внимательно следите за системой на предмет каких-либо нарушений, таких как мерцание индикаторов или чрезмерное нагревание. Если все выглядит нормально, блок питания готов к использованию.
3. Устранение распространенных проблем
Проблема | Действия по решению |
Нет выходного напряжения | 1. Проверьте входной источник питания: убедитесь, что он подает правильное напряжение. |
| 2. Проверьте проводку: убедитесь, что проводка установлена правильно, а клеммы надежно закреплены. |
| 3. Проверьте внутренние неисправности: проверьте наличие внутренних неисправностей или автоматических выключателей, которые могли сработать, если источник питания по-прежнему не работает. |
Защита от перегрузки или перегрева | 1. Проверьте подключенную нагрузку: убедитесь, что она соответствует характеристикам источника питания. |
| 2. Обеспечьте надлежащую вентиляцию. Убедитесь, что устройство не находится в замкнутом пространстве с недостаточной вентиляцией, что может привести к перегреву. |
Колебания входного напряжения | 1. Проверьте стабильность входного напряжения. Колебания входного напряжения могут привести к нестабильности выходного напряжения. |
| 2. Используйте сетевой стабилизатор: стабилизируйте входное напряжение или проверьте, подходит ли источник питания для диапазона входящего напряжения. |
Шаг 4. Рекомендации после установки
1. Организация и управление проводами
Правильное расположение проводов имеет решающее значение для поддержания производительности и безопасности блока питания на рейке DR-Din. Вот ключевые шаги для обеспечения хорошо организованной установки проводки:
● Используйте кабельные стяжки, чтобы аккуратно связать входные и выходные провода. Это предотвратит запутывание и уменьшит риск случайного повреждения.
● Следите за тем, чтобы не было резких изгибов, так как они со временем могут привести к износу и повреждению провода.
● Поддерживайте достаточный поток воздуха, следя за тем, чтобы провода не закрывали вентиляционные отверстия или пути воздушного потока. Это поможет предотвратить перегрев и обеспечить работу блока питания в безопасном температурном диапазоне.
● Промаркируйте провода для облегчения их идентификации и обслуживания. Промаркируйте каждый провод в зависимости от его функции, например «Фаза», «Нейтраль», «Земля» или «Выход». Это повысит эффективность поиска и устранения неисправностей в будущем.
2. Долгосрочное обслуживание и мониторинг
Чтобы обеспечить длительную эффективную работу вашего источника питания на рейке DR-Din, необходимы регулярное обслуживание и мониторинг. Вот разбивка основных методов технического обслуживания:
● Регулярные проверки и очистка. Периодически проверяйте отсутствие скопления пыли, особенно вокруг вентиляционных отверстий и зон охлаждения. Используйте сжатый воздух или мягкую щетку для очистки источника питания и предотвращения засорения, которое может снизить эффективность.
● Мониторинг эффективности охлаждения: убедитесь, что в месте установки поддерживаются правильная температура и вентиляция. Если блок питания находится в помещении с высокой температурой или в закрытом помещении, рассмотрите возможность добавления мер охлаждения, таких как вентиляторы или радиаторы, чтобы предотвратить перегрев.
● Отслеживание тока нагрузки: регулярно проверяйте, чтобы подключенная нагрузка не превышала номинальную выходную мощность источника питания. Используйте мультиметр для контроля тока и обеспечения его правильного распределения. Если вы обнаружите какие-либо колебания или дисбаланс, примите корректирующие меры, например, отрегулируйте нагрузку или модернизируйте источник питания, чтобы избежать потенциального повреждения.
Заключение
В этой статье мы обсудили пошаговый процесс установки блоков питания на рейку DR-Din, включая монтаж, подключение и тестирование. Соблюдение правил техники безопасности имеет решающее значение для успешной установки. Источники питания на рейке DR-Din жизненно важны для систем промышленной автоматизации и управления, обеспечивая надежное и масштабируемое питание. В отличие от адаптеров питания, которые подходят для небольших устройств, блоки питания на рейке DR-Din обеспечивают надежную работу для промышленного применения. Компания Zhejiang Ximeng Electronic Technology Co., Ltd. поставляет высококачественные источники питания, предназначенные для удовлетворения потребностей требовательных сред.
Часто задаваемые вопросы
Вопрос: Какова роль источника питания на рейке DR-Din в промышленных условиях по сравнению с адаптером питания?
О: Источник питания на рейке DR-Din предназначен для тяжелых промышленных условий и обеспечивает масштабируемое и надежное питание для систем управления. Напротив, адаптер питания обычно используется для потребительских устройств с низким энергопотреблением, предлагая компактное решение для электроники, но не подходящее для операций в промышленном масштабе.
Вопрос: Почему адаптер питания не рекомендуется использовать для промышленного оборудования высокой мощности?
Ответ: Адаптеры питания обычно предназначены для устройств с низким энергопотреблением и не обладают той надежностью, которая необходима для промышленных условий. С другой стороны, источники питания на рейке DR-Din обеспечивают более высокую мощность, долговечность и масштабируемость, что позволяет удовлетворить потребности промышленного оборудования.
Вопрос: Каковы основные требования к техническому обслуживанию источников питания на рейке DR-Din?
О: Регулярная очистка, обеспечение надлежащей вентиляции и контроль тока нагрузки необходимы для поддержания источников питания на рейке DR-Din. В отличие от адаптеров питания, эти устройства требуют большего внимания к охлаждению и управлению нагрузкой, чтобы предотвратить перегрев и обеспечить долгосрочную надежность.
Вопрос: Чем адаптеры питания отличаются от источников питания на рейке DR-Din с точки зрения стоимости и срока службы?
Ответ: Хотя адаптеры питания экономически эффективны для небольшой электроники, источники питания на шину DR-Din требуют более высоких первоначальных инвестиций, но обеспечивают большую долговечность, эффективность и масштабируемость для промышленных приложений, что делает их более рентабельными в долгосрочной перспективе.
