​Основные типы импульсных блоков питания.

Как следует из названия, импульсный источник питания это использование электронных переключающих устройств (таких как транзисторы, полевые трубки, кремниевые тиристоры и т. д.) через схему управления, так что электронные переключающие устройства постоянно «включены» и «выключены», поэтому что электронные коммутационные устройства на входном напряжении для импульсной модуляции обеспечивают преобразование постоянного/переменного напряжения, постоянного/постоянного напряжения, а также регулируемое выходное напряжение и автоматическое регулирование напряжения. Ниже мы познакомим вас с основными типами импульсных блоков питания.

Вот содержание:

Импульсные источники питания с самовозбуждением и другим возбуждением

Импульсные источники питания с широтно-импульсной и частотно-импульсной модуляцией

Типичная операция переключения трубок

Импульсные источники питания с самовозбуждением и другим возбуждением

По способу возбуждения коммутационных устройств их можно разделить на импульсные источники питания с самовозбуждением и с другим возбуждением. Импульсный источник питания с самовозбуждением не требует специальной колебательной цепи, используя трубку импульсного регулятора в качестве колебательной трубки, и необходимо только настроить цепь положительной обратной связи, чтобы схема начала работать, поэтому схема относительно проста. Напротив, импульсный источник питания с другим возбуждением требует специального генератора и схемы запуска, а структура схемы более сложна.

Импульсные источники питания с широтно-импульсной и частотно-импульсной модуляцией

Выход импульсного источника питания связан со временем включения переключающей трубки, которое определяется рабочим циклом переключающих импульсов. Схема регулятора напряжения импульсного источника питания в процессе изменения ширины импульса переключения для стабилизации выходного напряжения, рабочая частота переключающей трубки не изменяется. Импульсное управление частотой импульсного источника питания в процессе управления регулированием напряжения, изменяя при этом рабочий цикл переключающего импульса, также изменяется рабочая частота переключающей трубки, так называемая частотная модуляция - широкий регулятор.

Широтно-импульсная модуляция и частотно-импульсная модуляция двух методов управления также имеют кое-что общее: во-первых, они оба используют принцип регулирования соотношения времени регулирования напряжения для регулирования рабочего цикла импульса. Хотя используются разные способы, цели контроля одни и те же. Во-вторых, когда нагрузка меняется с легкой на тяжелую или входное напряжение меняется с высокого на низкое соответственно, выходное напряжение поддерживается стабильным за счет увеличения ширины импульса и увеличения частоты.

Типичный режим работы переключающей трубки

В соответствии с подключением и классификацией переключающей трубки, источник питания импульсного регулятора можно разделить на четыре типа: несимметричный, двухтактный, полумостовой и полномостовой. В несимметричном типе используется только один переключающий транзистор, в двухтактном или полумостовом типе используются два переключающих транзистора, а в полномостовом типе используются четыре переключающих транзистора. В настоящее время цветные телевизоры, мониторы, факсы и другие импульсные источники питания часто используют несимметричный тип, тогда как импульсные источники питания микрокомпьютеров используются полумостового типа.

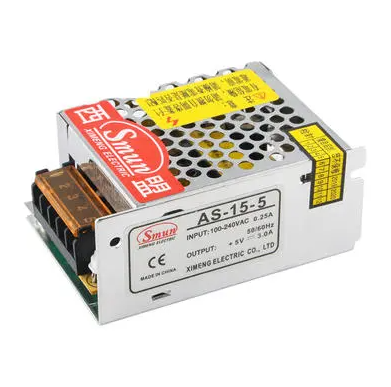

С приходом XXI века электрооборудование вошло в дома многих людей, но импульсные источники питания стали незаменимым материалом в жизни людей. Импульсный источник питания производства Zhejiang Ximeng Electronic Technology Co., Ltd. имеет низкое энергопотребление и высокую эффективность. Он может выводить напряжение в широком диапазоне. Кроме того, себестоимость производства относительно невелика, а шум, создаваемый при работе, относительно невелик. Купить импульсный блок питания у нашей компании – хороший выбор.
