Когда вы выходите на лодке на открытую воду или катите внедорожное снаряжение по грязным тропам, ваша бортовая электроника сталкивается с суровыми условиями. Постоянная влага, агрессивные солевые брызги, мелкая пыль и сильные механические вибрации всегда разрушают ваши электрические соединения. Стандартный водонепроницаемый понижающий преобразователь 12/24 В в 5 В просто не прослужит в таких условиях; вам нужно оборудование, спроектированное так, чтобы выжить в любых погодных условиях.

Именно здесь степень защиты IP68 станет вашим щитом. Степень защиты IP68 гарантирует, что внутренняя электроника полностью защищена от пыли и может выдерживать длительное погружение в воду. Например, при понижении мощности встроенных USB-портов или низковольтных датчиков надежные устройства, такие как понижающий преобразователь 12/24 В в 5 В IP68, показывают, как прочная герметизация сохраняет чувствительные компоненты сухими даже при прямом воздействии влаги.

Однако поиск подходящего преобразователя постоянного тока IP68 для вашей конкретной установки выходит за рамки простой проверки водонепроницаемой этикетки. Чтобы обеспечить надежность ваших бортовых систем, вы должны оценить, как устройство справляется с нагревом, справляется с скачками напряжения и выдерживает физическое насилие. Выбор неправильного устройства может привести к перегреву отсеков или перегоранию электроники, поэтому знание того, каким функциям следует уделять приоритетное внимание, является ключом к бесперебойной работе вашего оборудования.

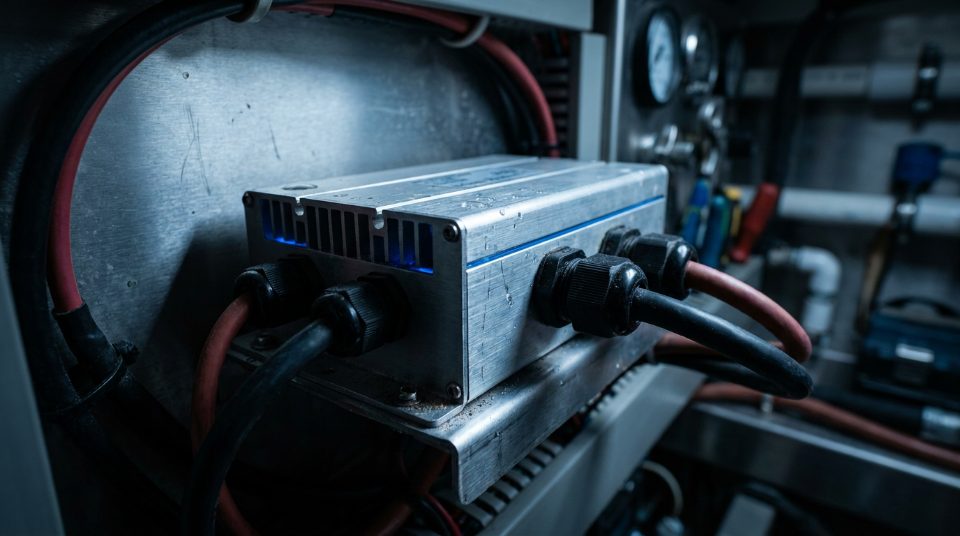

1. Высокая эффективность преобразования в преобразователе постоянного тока IP68.

Когда вы устанавливаете преобразователь мощности внутри герметичного, невентилируемого отсека лодки, вы помещаете его в тепловую ловушку. Поскольку устройство со степенью защиты IP68 должно быть полностью пыленепроницаемым и водонепроницаемым, чтобы выдерживать длительное погружение в воду, оно не может иметь охлаждающие вентиляторы или открытые вентиляционные отверстия. Если ваш преобразователь неэффективен, он превращает потраченную энергию в тепло, которое накапливается внутри герметичного блока, пока не сгорит. Вот почему высокая эффективность преобразования — ваша первая линия защиты от теплового сбоя при выборе преобразователя постоянного тока IP68.

Чтобы свести нагрев к абсолютному минимуму, вам следует поискать преобразователь, использующий технологию синхронного выпрямления. Традиционные преобразователи используют стандартные диоды для регулирования напряжения, но эти диоды имеют естественное падение напряжения, которое приводит к потере мощности и выделению тепла. Синхронное выпрямление заменяет эти диоды усовершенствованными управляющими микросхемами и МОП-транзисторами с низким сопротивлением (полевые транзисторы металл-оксид-полупроводник). Это обновление снижает внутреннее сопротивление, позволяя устройству достичь энергоэффективности до 95% во время процесса понижения напряжения.

Давайте посмотрим на математику, чтобы понять, почему этот разрыв в эффективности имеет значение:

• При эффективности 95 %: высокоэффективная модель, преобразующая входное напряжение 8–36 В в стабильное выходное напряжение 12 В/25 А (обеспечивающая 300 Вт непрерывной мощности), теряет всего около 15 Вт мощности в виде отходящего тепла. Литой металлический корпус может легко рассеивать это небольшое количество тепла в окружающий воздух.

• При эффективности 80 %: те же 300 Вт будут генерировать огромные 75 Вт отработанного тепла. Внутри тесного, невентилируемого моторного отсека или аккумуляторного отсека 75 Вт удерживаемого тепла быстро вызовут перегрев или необратимо повредят ваше оборудование.

Эта тепловая проблема столь же важна, когда вам нужно повысить напряжение, а не понизить его. Например, использование высокоэффективного повышающего преобразователя IP68 на 1–50 А гарантирует, что ваши установки с двумя батареями или троллинговые двигатели на 24 В будут получать стабильную сильноточную мощность, не превращая шкаф для хранения вещей в духовку.

Поскольку эти устройства полностью заполнены твердым защитным герметиком для достижения водонепроницаемости, их охлаждение полностью зависит от проводимости. Тепло должно проходить от внутренних транзисторов через герметизирующий клей к металлическим ребрам внешнего корпуса. Выбирая модель с КПД 95 %, вы, в первую очередь, гарантируете, что тепло будет двигаться очень мало, а ваша морская электроника будет работать прохладно и безопасно в самых узких углах вашей лодки.

Ключевые выводы

• Ищите технологию синхронного выпрямления, которая обеспечивает энергоэффективность до 95 % и минимизирует потери мощности при понижении напряжения.

• Высокоэффективные модели, например модели, преобразующие входное напряжение 8–36 В в стабильное выходное напряжение 12 В/25 А/300 Вт, выделяют значительно меньше лишнего тепла.

• Снижение тепловыделения позволяет преобразователю безопасно работать внутри герметичных, невентилируемых морских отсеков без перегрева.

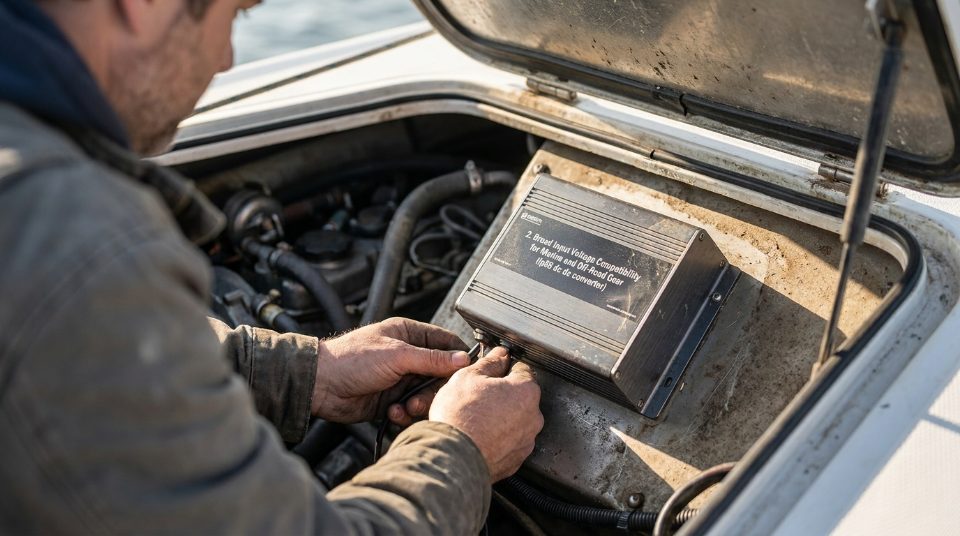

2. Широкая совместимость входного напряжения для морского и внедорожного оборудования.

Вы когда-нибудь замечали, что свет в каюте вашей лодки мерцает, когда вы запускаете двигатель, или слышали странное жужжание в стереодинамиках? Это происходит потому, что морские и внедорожные электрические системы являются шумной средой. Ваш генератор переменного тока не выдает идеально ровное напряжение; вместо этого он резко возрастает и падает по мере увеличения оборотов двигателя или при включении и выключении тяжелых нагрузок. Кроме того, в зависимости от конфигурации вашего автомобиля вы можете иметь дело с аккумуляторной батареей на 24 В, 36 В, 48 В или даже 72 В.

Чтобы справиться с такими резкими перепадами напряжения, вам понадобится преобразователь с широкой совместимостью входного напряжения. Например, качественный преобразователь, который может понижать напряжение в широком диапазоне, например, с 72 В до стабильных 12 В, дает вам надежную подушку безопасности. Он может поглощать огромные скачки напряжения от зарядного генератора, не передавая эту нагрузку на ваше оборудование. Эта гибкость особенно полезна, если вы используете системы со смешанным напряжением. Например, если вы управляете установкой, работающей на солнечной энергии, использование специального устройства, такого как понижающий преобразователь IP68 с 48 В в 24 В, позволяет безопасно соединить высоковольтные аккумуляторные батареи со стандартным оборудованием.

Встроенное оборудование обычно делится на две совершенно разные категории, и ваш преобразователь должен поддерживать обе:

Как обеспечить стабильное питание для всего бортового оборудования

Чтобы ваши мощные двигатели и чувствительный GPS работали одновременно бесперебойно, используйте следующие методы проектирования системы:

• Изолируйте свои цепи: подключите чувствительную электронику к отдельной выходной ветви от мощных двигателей. Это предотвращает падение напряжения и сброс настроек GPS или медиаплеера из-за высокого пускового тока двигателя.

• Проверьте характеристики выходной пульсации: выберите преобразователь постоянного тока IP68 с низким размахом пульсаций напряжения (в идеале менее 100 мВ). Чистая мощность без пульсаций защищает ваши морские динамики от статического электричества и предотвращает мерцание цифровых дисплеев.

• Подберите преобразователь с учетом скачков напряжения при запуске: электрические вентиляторы и двигатели могут потреблять ток, в три раза превышающий нормальный рабочий ток при первом раскручивании. Всегда сопоставляйте пиковую выходную мощность вашего преобразователя с этими первоначальными скачками при запуске, а не только с непрерывной рабочей мощностью.

Ключевые выводы

• Широкий диапазон входного напряжения (например, возможность понижения с 72 В до 12 В) необходим для работы с нестабильной выходной мощностью генератора переменного тока и различными конфигурациями аккумуляторных батарей.

• Преобразователь должен поддерживать разнообразные встроенные приложения, обеспечивая стабильную мощность для тяжелых нагрузок, таких как двигатели, электрические вентиляторы и игрушки для активного отдыха.

• Чистый выход постоянного тока без пульсаций имеет решающее значение для чувствительной электроники, включая морскую аудиосистему, динамики, светодиодные дисплеи, GPS-навигаторы, проигрыватели с жесткими дисками и мультимедийные устройства.

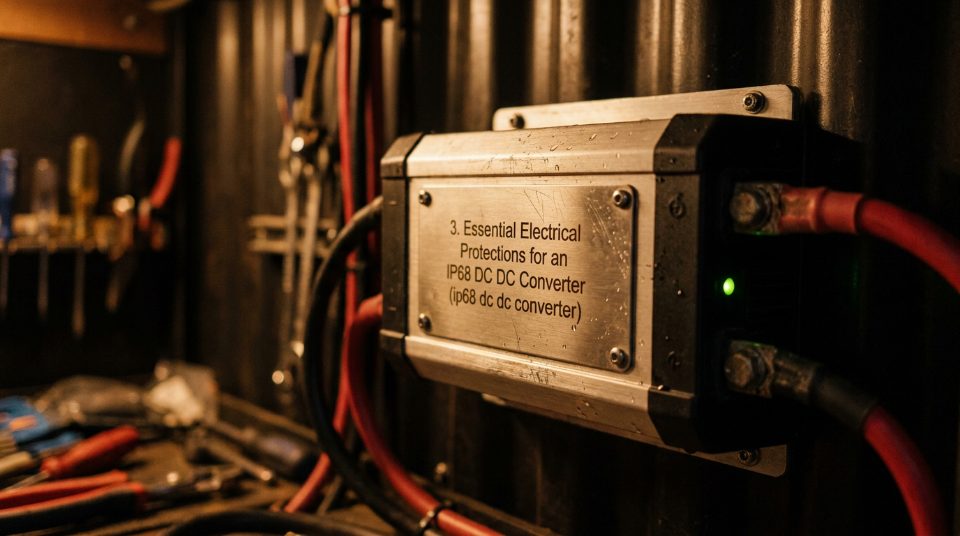

3. Основные электрические защиты преобразователя постоянного тока IP68.

Когда вы находитесь на воде, проблемы с электричеством могут возникнуть за долю секунды. Внезапный скачок заряда батареи, защемление провода или перегрузка трюмной помпы могут легко вывести из строя вашу дорогую морскую электронику. Поскольку преобразователь постоянного тока IP68 полностью запечатан защитным клеем, вы не можете просто открыть его, чтобы заменить перегоревший внутренний предохранитель. Вот почему встроенные интеллектуальные электронные функции безопасности являются первой и единственной линией защиты вашей системы.

Чтобы обеспечить безопасность электросети вашего судна, вам следует поискать преобразователь, оснащенный следующими пятью основными средствами защиты:

• Защита от короткого замыкания (SCP): если положительный провод случайно касается отрицательного, эта функция мгновенно отключает выход, чтобы предотвратить возникновение искр, расплавление проводов или электрические возгорания.

• Защита от повышенного напряжения (OVP) и защиты от пониженного напряжения (UVP): эти ограждения контролируют поступающую мощность. Если ваш генератор скачет или аккумулятор разряжается слишком сильно, преобразователь отключается, чтобы защитить подключенное оборудование от перегорания или работы при нестабильном напряжении.

• Защита от перегрузки (OLP). Если ваше морское оборудование пытается потреблять больший ток, чем может безопасно выдержать преобразователь, эта функция ограничивает выходной ток, чтобы предотвратить внутренние повреждения.

• Защита от перегрева (OTP): Если устройство становится слишком горячим внутри закрытого моторного отсека, термодатчик временно отключит питание, пока устройство не остынет.

Как подробно описано в руководствах по проектированию неизолированного понижающего преобразователя постоянного тока p , эти схемы безопасности работают вместе, защищая преобразователь и чувствительные навигационные экраны от неожиданных электрических скачков напряжения.

Почему автоматическое восстановление является обязательной функцией

Раньше, когда преобразователь мощности выходил из строя, вам приходилось вручную переключать переключатель или выключать и отключать основное питание, чтобы он снова заработал. На лодке преобразователь может быть спрятан в тесном и труднодоступном отсеке за приборной панелью.

Именно поэтому вам нужен конвертер с функцией автовосстановления. При возникновении короткого замыкания или скачка напряжения преобразователь безопасно отключается. После устранения основной проблемы (например, устранения защемления провода или охлаждения устройства) преобразователь автоматически перезапускается и восстанавливает питание ваших устройств. Вам не придется лезть в ограниченное пространство с фонариком только для того, чтобы перезагрузить систему.

Ищите сертификаты CE и RoHS.

Прежде чем покупать какое-либо электрооборудование для своей лодки, проверьте этикетку на наличие международных сертификатов.

• Знак CE: этот сертификат подтверждает, что производитель протестировал преобразователь и соответствует строгим европейским требованиям безопасности, здоровья и защиты окружающей среды.

• Соответствие RoHS: это гарантирует, что продукт не содержит опасных материалов, таких как свинец, ртуть и кадмий. Поскольку морское снаряжение в конечном итоге перерабатывается или утилизируется, устройства, соответствующие RoHS, не допускают попадания токсичных химикатов в наши водные пути.

Ключевые выводы

• Интегрированные механизмы безопасности должны включать защиту от перенапряжения, пониженного напряжения, перегрузки, перегрева и короткого замыкания для защиты подключенного морского оборудования.

• Найдите функцию автоматического восстановления, которая автоматически восстанавливает подачу питания после устранения основной электрической неисправности или скачка напряжения.

• Проверьте сертификаты CE и RoHS, чтобы убедиться, что устройство соответствует международным стандартам безопасности и экологическим нормам в отношении опасных веществ.

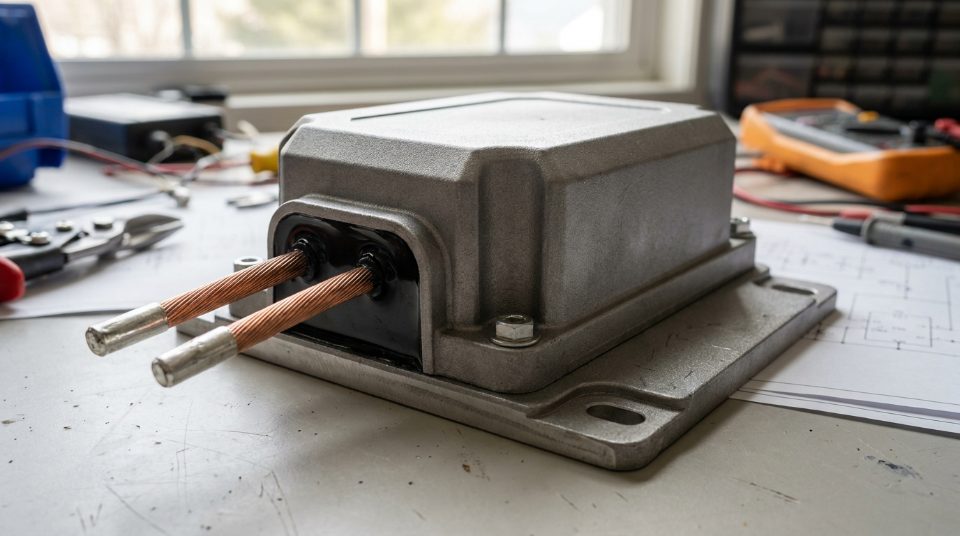

4. Прочная физическая конструкция и проектирование установки.

Когда вы плывете по океанским волнам или прыгаете по каменистой тропе, ваша бортовая электроника подвергается жестоким испытаниям. Если ваш преобразователь напряжения имеет хрупкий пластиковый корпус или незакрепленные внутренние детали, постоянный грохот мгновенно разобьет его на куски. Чтобы выжить в этих суровых условиях, высококачественный преобразователь постоянного тока IP68 должен быть сконструирован как резервуар как внутри, так и снаружи.

Первая линия защиты – внешняя оболочка. Вам нужен блок, помещенный в прочный корпус из литого под давлением алюминия. Алюминий достаточно прочен, чтобы выдерживать случайные удары, и служит высокоэффективным радиатором, отводящим тепло от внутренних компонентов. Внутри этого металлического корпуса вся печатная плата должна быть полностью заключена в герметик из органического кремнезема с высокой теплопроводностью. Эта заливка представляет собой специальный резиновый состав, который заполняет каждое пустое пространство внутри корпуса. Он выполняет две важные функции: задерживает каждую каплю воды, сохраняя свои характеристики погружения, и действует как амортизатор. Надежно фиксируя каждый конденсатор, микросхему и катушку индуктивности, заливка предотвращает повреждение хрупких паяных соединений на печатной плате сильными вибрациями.

Далее посмотрите на провода, выходящие из устройства. Во влажной среде с соленым воздухом стандартные медные провода быстро окисляются. Они зеленеют, становятся хрупкими и теряют способность проводить электричество, что может привести к мерцанию или отключению вашего морского оборудования. Чтобы предотвратить это, преобразователь должен иметь предварительно луженые медные провода, устойчивые к коррозии. Лужение предполагает покрытие каждой медной жилы микротонким слоем олова. Этот оловянный барьер предотвращает попадание кислорода и влаги в медь, предотвращая окисление в точках подключения и обеспечивая чистый и стабильный поток электроэнергии в течение многих лет.

Наконец, вам нужен надежный способ удерживать устройство на месте. Незакрепленный преобразователь, подпрыгивающий вокруг моторного отсека или аккумуляторного отсека, — это ожидающая несчастного случая. Он может потянуть за свои провода, вызвать искрение или повредить окружающее оборудование. Чтобы этого избежать, выбирайте преобразователь со встроенными монтажными выступами, вмонтированными непосредственно в металлический корпус. Эти выступы позволяют надежно прикрепить устройство к плоской, твердой поверхности лодки или автомобиля. После закрепления преобразователь будет оставаться совершенно неподвижным, защищая проводку от натяжения и износа даже во время самой жесткой транспортировки.

Ключевые выводы

• Внешняя оболочка должна иметь корпус из литого под давлением алюминия в сочетании с герметиком из органического кремнезема с высокой теплопроводностью, чтобы противостоять физическим ударам и вибрации.

• Коррозионностойкие предварительно луженые медные провода необходимы для предотвращения окисления в точках соединения при воздействии влажной среды с соленым воздухом.

• Встроенные монтажные выступы необходимы для надежного крепления преобразователя к плоским поверхностям, предотвращая его перемещение при движении по бурной воде или по бездорожью.

Заключение

Когда вы находитесь на воде или идете по пыльной тропе, последнее, о чем вам стоит беспокоиться, — это внезапное отключение электроэнергии. Прочный преобразователь постоянного тока со степенью защиты IP68 жизненно важен для обеспечения стабильной подачи электроэнергии в ваши критически важные навигационные, развлекательные и механические системы. Отдавая предпочтение модели с эффективностью преобразования 95 %, надежной электрической защитой и подтвержденными сертификатами CE/RoHS, вы можете легко предотвратить преждевременный выход оборудования из строя. Таким образом, обеспечение надлежащего физического монтажа и использование устойчивой к коррозии проводки во время установки гарантируют долговечность даже в самых суровых морских условиях.

Чтобы максимально эффективно использовать новое оборудование, помните о следующих практических шагах:

• Оставьте некоторую передышку: Всегда выбирайте преобразователь такого размера, чтобы постоянная электрическая нагрузка не превышала 80 % от максимальной номинальной мощности устройства. Этот буфер обеспечивает охлаждение устройства.

• Герметизируйте соединения: даже если провода предварительно луженые, всегда используйте морские термоусадочные соединители или термоусадочные трубки с клейким покрытием, чтобы герметизировать соединения проводов от соленого морского воздуха.

• Выберите правильную поверхность: по возможности прикрепите плоскую заднюю часть алюминиевого корпуса непосредственно к металлической раме или переборке. Металлическая поверхность действует как дополнительный радиатор, отводящий тепло от устройства.

Часто задаваемые вопросы по быстрому устранению неполадок

Нужен ли мне линейный предохранитель, если преобразователь имеет встроенную защиту от короткого замыкания? Да. Встроенные средства защиты защищают преобразователь и подключенные устройства, но они не могут защитить входную проводку, идущую от аккумуляторной батареи. Всегда устанавливайте линейный предохранитель на плюсовом входном проводе как можно ближе к источнику питания, чтобы защитить провод от возгорания в случае пережатия основного кабеля.

Могу ли я установить преобразователь внутри полностью герметичной пластиковой коробки? Хотя класс защиты IP68 позволяет устройству работать в пыльных, влажных и герметичных помещениях, размещение его внутри небольшой герметичной пластиковой коробки ограничивает поток воздуха. Со временем удерживаемое тепло может вызвать термическое отключение преобразователя. Всегда лучше устанавливать его в месте, обеспечивающем хотя бы некоторую пассивную циркуляцию воздуха.

Часто задаваемые вопросы

Что на самом деле означает цифра «8» в рейтинге IP68 для глубины воды и продолжительности испытаний? Число «8» означает, что устройство может выдерживать длительное погружение в воду при условиях, указанных производителем, что превышает предел в 1 метр, предусмотренный классом защиты IP67. Для промышленных компонентов это испытание обычно включает погружение на глубину от 1,5 до 3 метров на срок от 30 минут до 2 часов. Тем не менее, вам всегда следует проверять таблицу данных производителя, чтобы узнать точную глубину и временные ограничения конкретного теста.

Как производители добиваются водонепроницаемости вокруг входящих и исходящих силовых кабелей? Чтобы вода не просачивалась по медным жилам и не попадала в корпус, производители используют высококачественную эпоксидную заливку, которая полностью окружает провода внутри входного кольца. Кроме того, в высококачественных устройствах используются прочные резиновые чехлы для снятия натяжения, обжатые вокруг оболочки кабеля. Следуя рекомендациям по установке преобразователя постоянного тока IP68, вы всегда должны направлять выходы кабеля вниз, чтобы предотвратить скопление воды в точке входа.

Могу ли я использовать стандартный понижающий преобразователь в морской солнечной системе зарядки? Хотя понижающий преобразователь может регулировать напряжение, ему не хватает логики отслеживания точки максимальной мощности, необходимой для эффективного управления колебаниями выходной мощности солнечной панели. Использование простого понижающего преобразователя вместо специального контроллера заряда от солнечной батареи приведет к огромным потерям мощности и со временем может повредить аккумуляторную батарею. Для солнечных установок следует использовать только специализированный солнечный регулятор со встроенной защитой от атмосферных воздействий IP68.
