Описание:
Поставки питания режима серии LRS-100-это часть линейки продуктов SMUN, предлагая диапазон параметров выходного напряжения, включая, помимо прочего, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. Эти энергоснабжения предназначены для обеспечения постоянной и стабильной 100 Вт (W) выходной мощности с высокой эффективностью, обычно превосходящая традиционные линейные источники питания, что сводит к минимуму энергетические отходы и тепловое рассеяние.
Характеризуется широкой толерантностью входного напряжения, обычно охватывая от 85 до 264 вольт переменного тока (VAC), серия LRS-100 обеспечивает совместимость с различными напряжениями в мире без необходимости необходимости устройств регулирования внешнего напряжения. Каждая модель в серии адаптирована для обеспечения конкретного, точно регулируемого выходного напряжения постоянного тока (DC), подходящего приложения с различными требованиями напряжения. Например, LRS-100-24 предоставит постоянный 24 вольт постоянного тока при соответствующем рейтинге тока.
Подчеркивая компактность, серия LRS-100 оснащена ультралезом профилем, что делает его особенно выгодным в установках с ограниченными пространством и способствуя бесшовной интеграции в сложные системы или ограниченные корпуса. Построенные для выдержания требовательной промышленной среды, эти электроэнергии включают в себя надежные защитные меры в отношении перегрузки, короткого замыкания и условий перенапряжения, обеспечивая долгосрочную надежность и эксплуатационную безопасность.
В соответствии с репутацией Смона соответствовать строгим международным стандартам, серия LRS-100, вероятно, будет нести такие сертификаты, как CE и CCC, подтверждая его соответствие правилам существенной безопасности и электромагнитной совместимости (EMC). Это гарантирует пригодность источников питания для глобального развертывания в различных секторах и рынках.
Приложения:
Промышленная автоматизация и управление: поставка стабильной мощности постоянного тока программируемым логическим контроллерам (ПЛК), датчикам, приводам и другим оборудованию в настройках автоматизации и управления процессами.
Решения светодиодного освещения: управление различными светодиодными светильниками, такими как полосатые светильники, лампы панели или приспособления с фиксированным требованием напряжения, обеспечивая последовательное освещение и продолжительность продолжительности срока службы компонентов.
Профессиональные и высококлассные бытовые приборы: служить надежным источником энергии для сложных внутренних приборов и потребительской электроники, которые требуют стабильной, регулируемой мощности DC.
Функции:
Универсальный вход переменного тока/полный диапазон
Встроенный фильтр EMI, крошечный Ripple
Защита: короткая замыкания/перегрузка/перегрузка
Охлаждение от бесплатной конвекции воздуха
43 000 часов непрерывной работы при 20 ℃
100% тест с зажиганием полной нагрузки
Светодиодный индикатор для питания на
Соответствие IEC/EN60335-1 (PD3) и IEC/EN61558-1,2-16 Подходит для домашнего прибора
3 года гарантия
Таким образом, энергоснабжения серии LRS-100, с их эффективным, стабильным и компактным качеством проектирования и промышленного уровня, широко используются в различных секторах, таких как промышленная автоматизация, мониторинг безопасности, светодиодное освещение, домашнее приборы и приборы, где необходим надежный источник питания DC. Доступность версий нескольких выходных напряжений обслуживает различные требования уровня напряжения различных устройств, в то время как их универсальный диапазон входных напряжений и комплексные сертификаты безопасности обеспечивают адаптацию и соответствие в широком диапазоне сценариев применения.
Спецификации :
| Модель | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 |
| Выход | Напряжение постоянного тока | 12 В | 15 В | 24 В | 36 В | 48 В |
| Текущий диапазон | 0-8.3a | 0-6.7a | 0-4,5а | 0-2.78a | 0-2.1a |
| Рейтинг власти | 99,6 Вт | 100,5 Вт | 108 Вт | 100,1 Вт | 100,8 Вт |
| Волновой шум (макс) | 120MVP-P | 120MVP-P | 150MVP-P | 200 МВП-P | 200 МВП-P |
| Напряжение прил | 10,8 ~ 13,2 В. | 13,5 ~ 16,5 В. | 21,6 ~ 26,4 В. | 32,4 ~ 39,6 В. | 43,2 ~ 52,8 В. |
| Толерантность к напряжению | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% |
| Линейное регулирование | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Регулирование нагрузки | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Настроить, время подъема | 500 мс, 30 мс/230 Вк 500 мс, 30 мс/115VAC (полная нагрузка) |
| Удержать время | 55 мс/230VAC 10 мс/115VAC (полная нагрузка) |
| Вход | Диапазон напряжения | 85 ~ 264VAC 120 ~ 373VDC |
| Частота | 47 ~ 63 Гц |
| Эффективность | 88% | 88,5% | 90% | 90,5% | 91% |
| Ток AC | 1.9a/115Vac 1,2a/230Vac |
| Придумывать | Холодный старт: 50A/230VAC |
| Ток утечки | <0,75 мА / 240 Вак |
| Защита | Перегрузка | Выходная мощность 110 ~ 150% |
| Защита TYE: режим икота, восстанавливается автоматически после удаления условия отказа |
| Над напряжением | 13,8 ~ 16,2 В. | 18,8 ~ 21,8 В. | 27,6 ~ 32,4 В. | 41,4 ~ 48,6 В. | 55,2 ~ 64,8 В. |
| Тип защиты: выключите напряжение O/P, переосмыслить, чтобы восстановить |
| Среда | Рабочая температура | -20 ~ +70 ℃ (см. Cruve Cruve как DataShing от SMUN) |
| Работая влажность | 20 ~ 90% RH не конденсирование |
| Температура хранения | -45 ~ +85 ℃, 20 ~ 95% RH не конденсирование |
| Temp.coeffiel | ± 0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G 10 мин/1 цикл, 60 минут. |
Безопасность
| Стандарты безопасности | GB4943.1, EN60950.1 Одобрено |
| Выдерживая напряжение | I/PO/P: 1,5KVAC I/P-FG: 1,5KVAC O/P-FG: 0,5KVAC |
| Сопротивление изоляции | I/po/p, i/p-fg, o/p-fg: 100 М Ом/500 В постоянный |
| EMC выбросы | EN61000-3-2: 2014/EN61000-3-3: 2013 |
| EMC Immunity | EN 55032: 2015/EN55035: 2017/60950-1 |
| Другие | MTBF | ≥720,6K HRS MIL-HDBK-217F (25 ℃) |

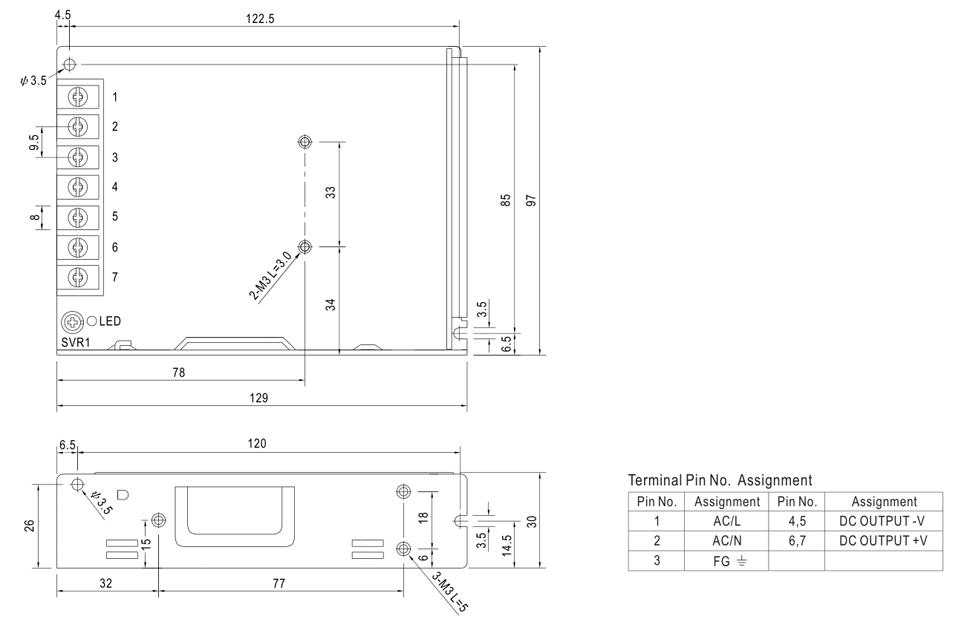

| Измерение | 129*97*30 мм (l*w*h) |
| Упаковка | 0,34 кг; 40шт/14,8 кг/ctn |
| Примечание | 1. Все параметры, не упомянутые специально, измеряются при входе 230 В. 2. Шум-шума измеряется при 20 МГц полосы пропускания с использованием 12 'витухпроводных провод, завершенных с параллельными конденсаторами 0,1 мкв и 47 UF. 3. ТОЛЕРСА Включает в себя настройку толерантности, регулирования линии и регулирования нагрузки. 4. Слушающий выход требуется под низким входным напряжением. Продолжите обратить внимание на снижение кривой для получения подробной информации. 5. Питание следует рассматривать как часть компонентов в системе. Все тесты EMC будут испытывать образцы на металлической железной пластине толщиной 1 мм, длиной 360 мм и шириной 36 мм. 6. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации. |
