Описание:
LRS-75 представляет собой единовременный приловый питание с одним выводом 75 Вт с 30 мм низкопрофильной конструкции. Обозначение полного диапазона 85-264VAC, вся серия обеспечивает линию выходного напряжения 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
В дополнение к высокой эффективности до 91,5%, конструкция металлической сетки усиливает рассеивание тепла LRS -75, которое вся серия работает от -30 до 70 ℃ под конвекцией воздуха без вентилятора.
Delivering an extremely low no load power consumption(less than 0.3W),it allows the end system to easily meet the worldwide energy requirement.LRS-75 has the complete protection functions and 5G anti-vibration capability;it is complied with the international safety regulations such as TUV EN62368-1,EN60335-1,EN61558-1/-2-16,UL62368-1 and Серия GB4943.LRS-75 служит высокопоставленным решением энергоснабжения для различных промышленных применений.
Функции:
Мощность и эффективность: серия LRS-75 обеспечивает постоянную выходную мощность 75 Вт (W) с высокоэффективными возможностями преобразования, обычно достигая более высокой эффективности, чем традиционные линейные источники питания, снижение потерь энергии и снижение рабочих температур.
Широкий диапазон входных напряжений: эти источники питания обычно имеют широкую допуска входного напряжения, например, 85-264 вольт переменного тока (VAC), что позволяет им надежно работать в различных напряжениях сетки по всему миру без необходимости дополнительного оборудования для регулировки напряжения.
Выход постоянного напряжения: каждая модель LRS-75 обеспечивает единый, точный и стабильный выходной выходной сигнал (DC), например, LRS-75-24 предлагает выходной сигнал 24 В постоянного тока при 3,2 ампер (а), подходящих для устройств, требующих определенного снабжения напряжения.
Ультра-слабый дизайн: Повторные упоминания о 'Slim ' или 'Ultra-Slim ' указывают, что серия LRS-75 оснащена компактным форм-фактором, идеально подходящим для применения, ограниченных пространством и облегчающей интеграцию систем и внутреннего расположения шасси.
Качество промышленного уровня: как продукт SMUN, серия LRS-75 построена для строгих промышленных стандартов, включающих надежное рассеяние тепла, защиту над током, защиту от коротких замыканий, защиту от перенапряжения и другие функции безопасности для обеспечения надежности и долговечности в резких условиях.
Сертификаты и соответствие: Учитывая позиционирование рынка SMUN, энергоснабжение STUCKER-75 серии LRS-75, вероятно, соответствуют многочисленным стандартам международной безопасности и электромагнитной совместимости (EMC), такими как CE, CCC, обеспечение адаптации глобального рынка и соответствия нормативным требованиям.
Приложения:
Системы наблюдения за безопасностью:
Упоминание о LRS-75-24, используемом для мощности наблюдения за безопасностью, указывает на то, что этот тип питания режима коммутатора подходит для питания камер, DVRS/NVRS, систем тревоги и другого оборудования для безопасности.
Промышленная автоматизация:
Благодаря своему стабильному выходу, качеству сборки промышленного уровня и широким диапазоном входных напряжений, серия LRS-75 применима к устройствам промышленного управления, датчикам, приводам, ПЛК (программируемые логические контроллеры) и другие компоненты в автоматизированных производственных линиях.
Светодиодное освещение:
С помощью LRS-75-48, помеченного как источник питания 'световой питания ', очевидно, что эта серия может использоваться для привлечения систем светодиодного освещения, требующих постоянного питания постоянного напряжения, таких как светодиодные полоски, лампы панели или другие приспособления с требованиями фиксированного напряжения.
Домашняя техника и потребительская электроника:
Несмотря на то, что серия LRS-75 предназначена для промышленного применения, серия LRS-75 также может найти использование в определенных высококлассных или профессиональных домашних приборах и потребительской электронике, обеспечивая энергию для их внутренних цепей или периферийных устройств.
Лабораторное оборудование и инструменты
Для лабораторного оборудования, тестовых инструментов, медицинских устройств и других устройств, требующих точной доставки напряжения и высокой стабильности в их источнике питания, серия LRS-75 может предложить идеальное решение.
Таким образом, серии LRS-75-й серии «Поставки режима режима» с их эффективным, стабильным и компактным качеством проектирования и промышленного уровня широко используются в различных секторах, таких как промышленная автоматизация, мониторинг безопасности, светодиодное освещение, домашнее приборы и приборы, где необходим надежный источник питания DC. Доступность версий нескольких выходных напряжений обслуживает различные требования уровня напряжения различных устройств, в то время как их универсальный диапазон входных напряжений и комплексные сертификаты безопасности обеспечивают адаптацию и соответствие в широком диапазоне сценариев применения.
Спецификации :
| Модель | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 |
| Выход | Напряжение постоянного тока | 12 В | 15 В | 24 В | 36 В | 48 В |
| Текущий диапазон | 0-6.25a | 0-5A | 0-3.1a | 0-2.1a | 0-1.6a |
| Рейтинг власти | 75 Вт | 75 Вт | 74,4 Вт | 75,6 Вт | 76,8 Вт |
| Волновой шум (макс) | 120MVP-P | 120MVP-P | 150MVP-P | 200 МВП-P | 200 МВП-P |
| Напряжение прил | 10,8 ~ 13,2 В. | 13,5 ~ 16,5 В. | 21,6 ~ 26,4 В. | 32,4 ~ 39,6 В. | 43,2 ~ 52,8 В. |
| Толерантность к напряжению | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% |
| Линейное регулирование | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Регулирование нагрузки | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Настроить, время подъема | 1000 мс, 30 мс/230 Вак 2000 мс, 30 мс/115VAC (полная нагрузка) |
| Удержать время | 30 мс/230 Вк 12 мс/115VAC (полная нагрузка) |
| Вход | Диапазон напряжения | 85 ~ 264VAC 120 ~ 373VDC |
| Частота | 47 ~ 63 Гц |
| Эффективность | 86% | 86% | 88% | 89% | 90% |
| Ток AC | 0,95A/115VAC 0,56A/230VAC |
| Придумывать | Холодный старт: 45A/230VAC |
| Ток утечки | <0,75 мА / 240 Вак |
| Защита | Перегрузка | Выходная мощность 110 ~ 150% |
| Защита TYE: режим икота, восстанавливается автоматически после удаления условия отказа |
| Над напряжением | 13,8 ~ 16,2 В. | 18,8 ~ 21,8 В. | 27,6 ~ 32,4 В. | 41,4 ~ 48,6 В. | 55,2 ~ 64,8 В. |
| Тип защиты: выключите напряжение O/P, переосмыслить, чтобы восстановить |
| Среда | Рабочая температура | -10 ~ +70 ℃ (см. Cruve Cruve как DataShing от SMUN) |
| Работая влажность | 20 ~ 90% RH не конденсирование |
| Температура хранения | -45 ~ +85 ℃, 20 ~ 95% RH не конденсирование |
| Temp.coeffiel | ± 0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G 10 мин/1 цикл, 60 минут. |
Безопасность
| Стандарты безопасности | GB4943.1, EN60950.1 Одобрено |
| Выдерживая напряжение | I/PO/P: 1,5KVAC I/P-FG: 1,5KVAC O/P-FG: 0,5KVAC |
| Сопротивление изоляции | I/po/p, i/p-fg, o/p-fg: 100 М Ом/500 В постоянный |
| EMC выбросы | EN61000-3-2: 2014/EN61000-3-3: 2013 |
| EMC Immunity | EN 55032: 2015/EN55035: 2017/60950-1 |
| Другие | MTBF | ≥720,6K HRS MIL-HDBK-217F (25 ℃) |

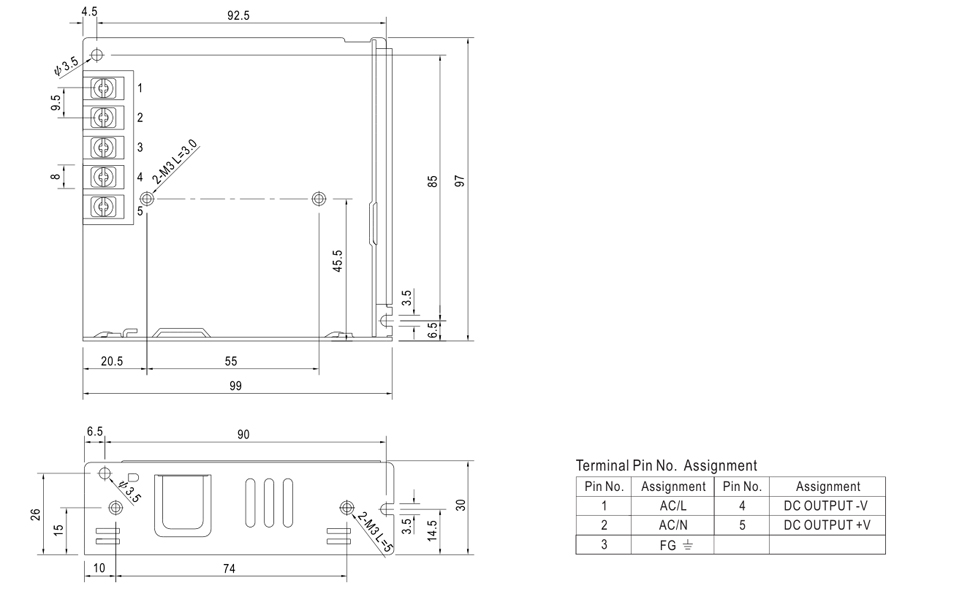

| Измерение | 99*97*30 мм (l*w*h) |
| Упаковка | 0,28 кг; 60pcs/16,8 кг/43*23*33 мм/ctn |
| Примечание | 1. Все параметры, не упомянутые специально, измеряются при входе 230 В. 2. Шум-шума измеряется при 20 МГц полосы пропускания с использованием 12 'витухпроводных провод, завершенных с параллельными конденсаторами 0,1 мкв и 47 UF. 3. ТОЛЕРСА Включает в себя настройку толерантности, регулирования линии и регулирования нагрузки. 4. Слушающий выход требуется под низким входным напряжением. Продолжите обратить внимание на снижение кривой для получения подробной информации. 5. Питание следует рассматривать как часть компонентов в системе. Все тесты EMC будут испытывать образцы на металлической железной пластине толщиной 1 мм, длиной 360 мм и шириной 36 мм. 6. Пожалуйста, контакт с SMUN Customer Service для получения более подробной информации. |
