| Модель | С-60-5 | С-60-12 | С-60-15 | С-60-24 | С-60-48 |
| Выход | напряжение постоянного тока | 5В | 12 В | 15 В | 24В | 48В |
| Номинальный ток | 12А | 5А | 4А | 2,5 А | 1,25 А |
| Текущий диапазон | 0-12А | 0-5А | 0-4А | 0-2,5 А | 0-1,25 А |
| Номинальная мощность | 60 Вт | 60 Вт | 60 Вт | 60 Вт | 60 Вт |
| Пульсация и шум | 50 мВпик-пик | 50 мВпик-пик | 80 мВ (пик-пик) | 100 мВпик-пик | 100 мВпик-пик |
| Диапазон регулировки напряжения | 4,5-5,5 В | 10,8-13,2 В | 13,5-16,5 В | 21,6-26,4 В | 43,2-52,8 В |
| Допуск по напряжению | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Регулирование линии | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Регулирование нагрузки | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Настройка, время подъема | 200 мс, 100 мс |
| Время выдержки (тип.) | 30 мс/230 В переменного тока |
| Вход | Диапазон напряжения | 85–132 В переменного тока/170–264 В переменного тока с помощью переключателя 240~370В постоянного тока |
| Частота | 47 ~ 63 Гц |
| Эффективность | 77% | 80% | 82% | 82% | 82% |
| переменный ток | 0,8 А/115 В 0,35 А/230 В |
| Пусковой ток | Холодный старт: 18А/115В 36А/230В |
| Ток утечки | <0,5 мА/240 В переменного тока |
| Защита | Перегрузка | Номинальная выходная мощность 115–135 %, защита от стартовой перегрузки. |
| Тип защиты: режим сбоя, автоматическое восстановление после устранения неисправности. |
| Перенапряжение | 5,75-6,75 В | 13,8 В-16,2 В | 17,25-2,025 В | 28,4-32,4 В | 55,2-64,8 В |
| Тип защиты: Отключение рабочего напряжения, зажим стабилитроном |
| Среда | Рабочая температура | -10℃～+60℃ |
| Рабочая влажность | 20-90% относительной влажности |
| Температура хранения, влажность | -20~+85℃, 20%-90% относительной влажности |
| Темп.коэффициент | ±0,03%℃(0-50℃) |
| Вибрация | 10 ~ 500 Гц, 5G 12 мин./1 цикл, период 72 мин. каждый по осям X, Y, Z |
Безопасность
&
EMC | Стандарты безопасности | Соответствие стандартам безопасности CE и GB4943.1 EN 60950.1. |
| Выдерживаемое напряжение | I/PO/P: 1,5 кВА переменного тока I/P-FG: 1,5 кВА переменного тока О/П-ПГ: 0,5 кВА переменного тока |
| Сопротивление изоляции | I/PO/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% относительной влажности |
| ЭМС-излучение | EN61000-3-2:2014/EN61000-3-3:2013 |
| Устойчивость к ЭМС | EN 55032:2015/EN55035:2017/60950-1 |
| Другие | среднее время безотказной работы | ≥720,6 тыс. часов MIL-HDBK-217F (25 ℃) |

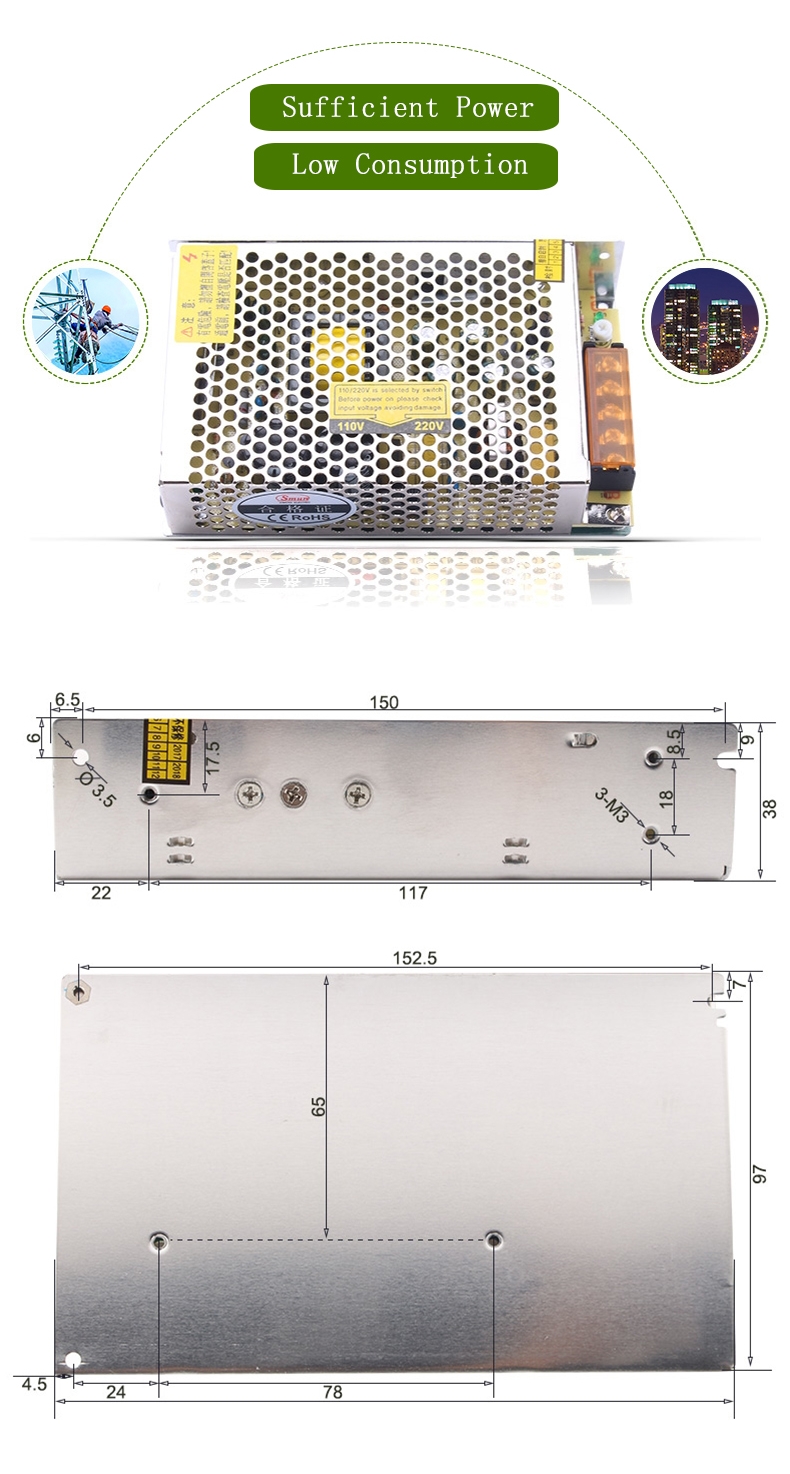

| Размер | Д159*Ш97*В38мм |
| Упаковка | 0,5 кг |
| Примечание | 1. Все параметры, НЕ упомянутые специально, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары с параллельными конденсаторами емкостью 0,1 мкФ и 47 мкФ.
3. Допуск: включает допуск на настройку, регулирование линии и регулирование нагрузки.
4. При низком входном напряжении требуется снижение выходных характеристик. Подробную информацию см. на кривой снижения номинальных характеристик.
5. Блок питания следует рассматривать как часть компонентов системы. Все тесты на ЭМС проверяют тестовые образцы на металлической железной пластине толщиной 1 мм, длиной 360 мм * шириной 360 мм. |
|
|
|
|
|
|
