Серия SDDR (XDDR-20/DRDN-20) — это модуль резервирования DIN-рейки промышленного уровня на 20 А , разработанный для защиты критически важных систем электропитания и минимизации риска простоя в работе. Этот модуль, предназначенный для поддержки как конфигураций с горячей заменой 1+1, так и масштабируемого резервирования N+1 , обеспечивает непрерывную подачу электропитания для требовательных промышленных сред. Благодаря использованию передовой технологии MOSFET устройство обеспечивает эффективное преобразование энергии, значительно снижает выделение тепла и поддерживает минимальное падение напряжения. Это делает его жизненно важным компонентом промышленной автоматизации, оборудования для производства полупроводников и электромеханических систем, требующих надежного резервного питания. Для отделов закупок и руководителей объектов интеграция этого модуля резервирования обеспечивает повышение стабильности системы, снижение затрат на обслуживание и долгосрочную эксплуатационную безопасность.
Основные характеристики и эксплуатационные преимущества
Для удовлетворения строгих требований проекта серия SDDR объединяет основные характеристики производительности с практическими преимуществами приобретения, обеспечивая долгосрочную выгоду для сложных архитектур электропитания.

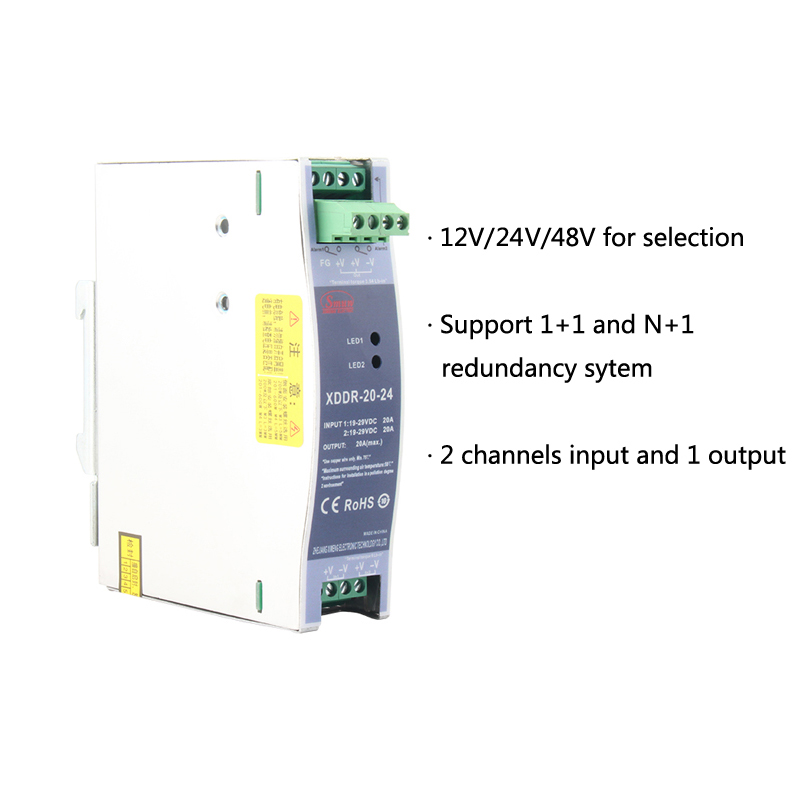

Масштабируемое резервирование питания
Поддерживает резервирование 1+1 для немедленной защиты при отказе и конфигурации N+1 для систем с несколькими источниками питания. Такая гибкость позволяет инженерам объектов создавать отказоустойчивые энергетические архитектуры, адаптированные к конкретным требованиям нагрузки и запасам безопасности.
Высокоэффективная технология MOSFET
Используя передовые коммутационные компоненты MOSFET, модуль достигает типичного КПД до 98%. Такая конструкция обеспечивает минимальное падение напряжения не более 0,25 В при полной нагрузке, снижая потери мощности и предотвращая чрезмерное нагрев в закрытых шкафах управления.

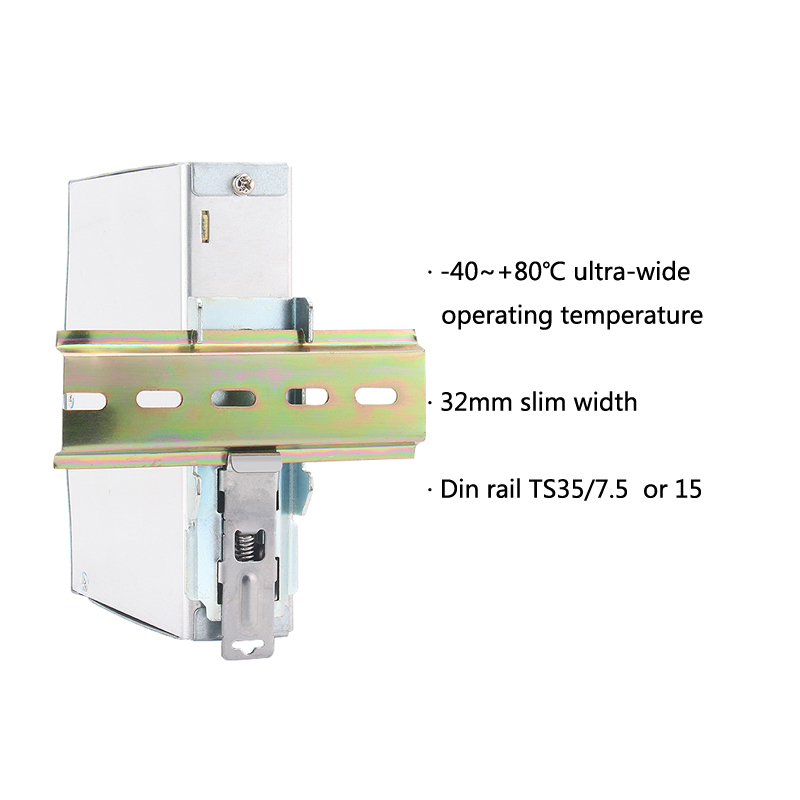

Ультратонкий профиль и безвентиляторное охлаждение
Имея всего 32 мм ширину , компактная конструкция для монтажа на DIN-рейку экономит ценное пространство в переполненных шкафах. Он работает за счет естественного конвекционного охлаждения, что устраняет необходимость в механических вентиляторах, что снижает потребность в техническом обслуживании и количество потенциальных точек отказа.
Устойчивость к экстремальным температурам
Разработанный для суровых промышленных условий, модуль надежно работает в сверхшироком диапазоне температур от -40°C до +80°C . Это обеспечивает стабильную работу в некондиционируемых помещениях, наружных ограждениях или производственных зонах с высокой температурой.
Мониторинг в режиме реального времени и соблюдение требований безопасности
Оснащенное встроенными 2-канальными контактами реле постоянного тока OK , устройство обеспечивает немедленную обратную связь о состоянии выхода в централизованные системы управления. Он полностью соответствует стандартам безопасности IEC62368-1, UL62368-1 и EAC TP TC004 , обеспечивая безопасную интеграцию в глобальные проекты.

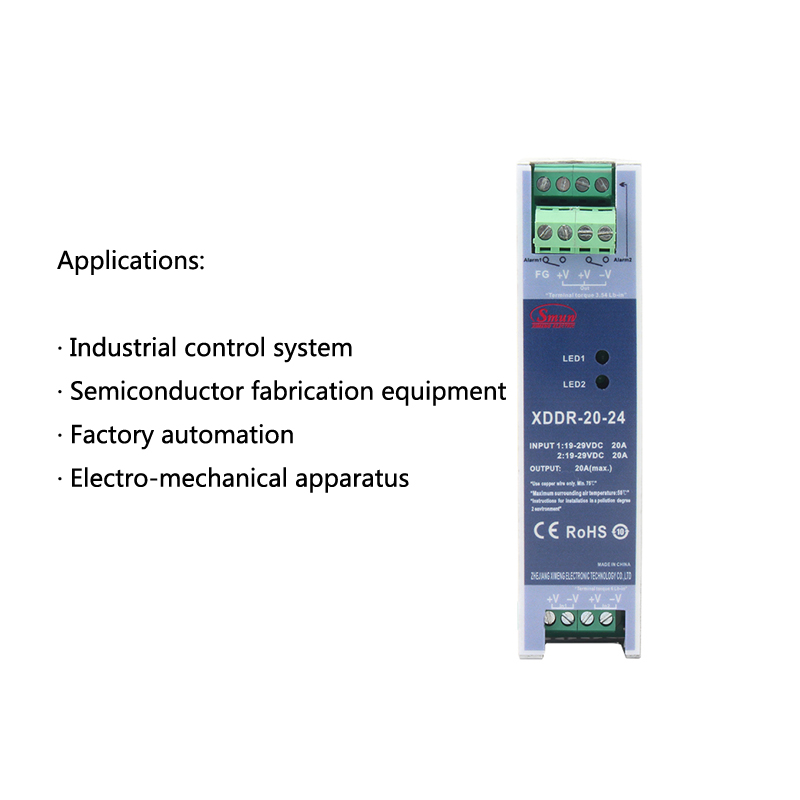

Идеальные сценарии применения
Универсальная конструкция входов (поддержка 12 В/24 В/48 В постоянного тока в зависимости от индекса модели) делает этот модуль резервирования легко адаптируемым для различных отраслей промышленности:
Промышленные системы управления: обеспечивают бесперебойное питание ПЛК, датчиков и критически важных узлов управления, предотвращая дорогостоящие остановки производства.
Оборудование для производства полупроводников: обеспечивает стабильную подачу напряжения для чувствительных производственных процессов, где колебания мощности могут повлиять на производительность.
Автоматизация производства: поддерживает роботизированные манипуляторы, конвейерные сети и автоматизированные управляемые транспортные средства (AGV), обеспечивая постоянную доступность электроэнергии.
Электромеханическое оборудование: обеспечивает надежную резервную мощность для тяжелого оборудования и сложных электромеханических установок, требующих непрерывной работы.
Технические характеристики
Следующие параметры подробно описывают эксплуатационные ограничения и физические характеристики серии SDDR, помогая инженерным группам точно выбрать компоненты.
| Описание | параметра |
| Входное напряжение | 12 В/24 В/48 В. |
| Выходной ток | До 20А непрерывно (пик: 30А в течение 5 секунд) |
| Напряжение падение | ≤0,25 В (при полной нагрузке) |
| Эффективность | ≥98% (типично) |
| Рабочая температура | -40 ° C до +80 ° C ( кривая заброса применяется для высоких температур ) |
| Dimensions | 32 мм (W) × 125,2 мм (H) × 102 мм (D) |
| Стандартный | IEC62368-1, UL62368-1, EAC TP TC004, EMC Соответствие (класс B) |
